DUAL BARRIER SYSTEM

Водонепроницаемые телескопические кожухи Dual Barrier System совмещают в себе телескопические кожухи и термосварную гофрозащиту. В машинах с гидростатической опорой — как правило, в крупногобаритных расточных станках — используется масляная пленка, вместо традиционных направляющих с роликами и шариками. Станок перемещается по пленке особого гидравлического масла, отличающегося высоким уровнем очистки, что является необходимым условием для обеспечения рабочих характеристик. Однако в таких станках применяется и обычная СОЖ для охлаждения резца. И совершенно необходимо полностью исключить любую возможность попадания масла в систему опоры, поскольку это вызвало бы загрязнение и полное нарушение работы системы с тяжелыми последствиями.

Как правило, для этого применяется такое стандартное решение как «двойная изоляция»: термосварная гофрозащита под телескопическим кожухом. У каждой из этих систем есть свои направляющие, за выравниванием которых между собой приходится следить. Не говоря уже о том, сколько времени требуется для двойного монтажа и сколько занимается места, которого на станках всегда не хватает. Компания PEI, зная об этих проблемах, разработала оригинальное решение, объединяющее в себе тканевую гофрозащиту и стальной телескопический кожух. При наличии необходимых технических условий и условий безопасности на телескопические кожухи Dual Barrier System можно наступать.
Развернуть
DUAL BARRIER – 2EVO

DUAL BARRIER – 2EVO

Водонепроницаемые телескопические кожухи

Наша новая модель DUAL BARRIER 2EVO представляет собой новаторскую модульную конструкцию гофрозащиты: по модулю на каждый элемент телескопического кожуха. Практически каждая часть гофрозащиты встраивается под телескопическим кожухом: таким образом производитель станка получает кожух с единственным желобом для установки, по которому гофрозащита направляется кожухом, что позволяет избежать дублирования. Такое решение дает значительное преимущество: вместо нескольких полос и дорожек на основании, уже забитом различными механизмами, производитель устанавливает одну единственную направляющую, выполняет обычный монтаж телескопического кожуха и автоматически получает двойную встроенную защиту. Оба изделия уже существовали как отдельные объекты, с двойной направляющей. Новая модель предлагает принципиально новое решение, не требующее дополнительных направляющих. При этом гофрозащита остается прикрепленной к стальному кожуху. Встроить гофрозащиту в кожух было нашей оригинальной идеей, которую мы сразу же поспешили запатентовать.

В сжатом виде

Водонепроницаемые телескопические кожухи

Размер защиты в закрытом состоянии больше, чем у телескопического кожуха. Этот размер варьируется в зависимости от имеющегося на станке места и от конкретных потребностей.

Характеристики

Водонепроницаемые телескопические кожухи

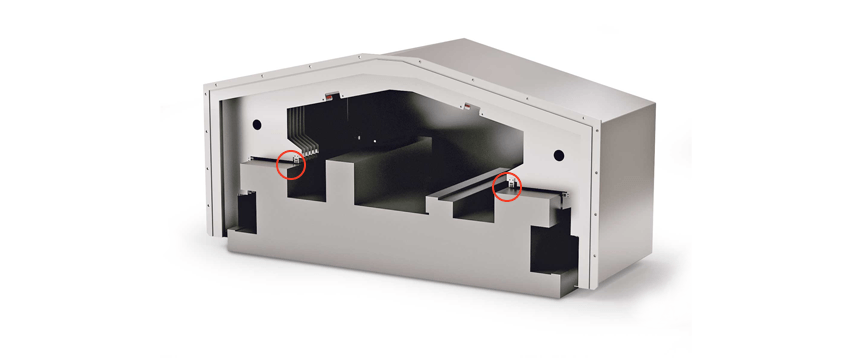

На DUAL BARRIER – 2EVO предусмотрен только один телескопический кожух, который опирается на 2 направляющие. Гофрозащита опирается на металлические рейки, встроенные в кожух.

DUAL BARRIER – 4SPC

DUAL BARRIER – 4SPC

Водонепроницаемые телескопические кожухи

Телескопический кожух со встроенными термосварными гофрозащитными секциями обеспечивает полную защиту. Различные секции гофрозащиты встроены в секции телескопического кожуха, образуя единый блок. От производителя станка не требуется установка дополнительных направляющих или поверхностей для крепления кромок гофрозащиты. Направляющие станка должны иметь размеры, достаточные для установки роликов телескопического кожуха и ползунов гофрозащиты, расположенных сбоку. Для получения доступа к направляющим станка достаточно открутить фланец крепления телескопического кожуха. Для установки покрытия на станок или для его снятия достаточно поднять или опустить телескопический кожух.

В сжатом виде

Водонепроницаемые телескопические кожухи

В закрытом виде защита является достаточно длинной. К длине телескопического кожуха в закрытом виде прибавляется длина каждой гофрозащиты, вставленной между секциями.

Характеристики

Водонепроницаемые телескопические кожухи

DUAL BARRIER — 4SPC требует наличия 2-х направляющих с 2-мя опорами для телескопического кожуха и 2-х опор для термосварной гофрозащиты.

DUAL BARRIER – 4STD

DUAL BARRIER – 4STD

Водонепроницаемые телескопические кожухи

Телескопический кожух со встроенными термосварными гофрозащитными секциями обеспечивает полную защиту. Для получения доступа к направляющим станка необходимо открутить как фланец крепления телескопического кожуха, так и фланец гофрозащиты. Для установки покрытия на станок или для его снятия необходимо поднять или опустить гофрозащиту, а затем телескопический кожух.

В сжатом виде

Водонепроницаемые телескопические кожухи

Длина защиты в сложенном виде равна длине секции телескопического кожуха.

Характеристики

Водонепроницаемые телескопические кожухи

Для обеспечения полной защиты требуются цельная гофрозащита, телескопический кожух, 2 опорных направляющих для телескопического кожуха и 2 опорных направляющих для гофрозащиты.
