Пример гофрозащиты, установленного на линейную направляющую

Список стандартных материалов

Тип материалаУсилительная
вставка
ГофрозащитaДлина сжатой гофрозащиты на 1000
мм длины растянутой гофрозащиты
S1ПВХ
0,50
ПВХ + Полиэфир + ПВХ
0,25 (TEMAT020)
90
P1ПВХ
0,50
Полиуретан + Полиэфир + Полиуретан
0,25 (TEMAT015)
90
LXПВХ
1,00
Полиуретан Панокс/Кевлар + Полиуретан
0,33 (TEMAT169)
150

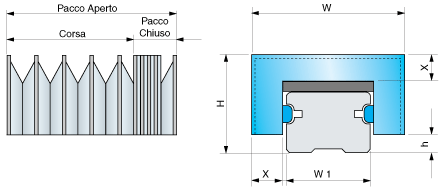

Размеры стандартной гофрозащиты

Номинальная
ширина
направляющей

W1

Ширина
профиля
гофрозащиты

X

Ширина
гофрозащиты

W

Общая
высота

H

Выступ
направляющей

h

151956365
20196140,56
251967437,5
301972518
351976,5519
451987,56110
55251087315
65321329015
  Примечание. Для направляющих шириной W1 более 65 мм просьба обращаться в наш технический отдел.

Пример идентификации термосварной гофрозащиты для линейных направляющих вместе с фланцами



Изготовитель направляющейTHK
Модель направляющейHSR
Номинальное значение (W1)35
Длина в растянутом виде
(Ход + Длина в сжатом виде)
1500
Тип материалаP1
Способ крепления фланцеA-A
