Protections Thermo-soudées pour Guidages Linéaires
Exemple de soufflet monté sur un guidage linéaire.

Liste de Matériel Standard

CodeRaidisseurCompositionLongueur comprimée
pour un déployé de
1000 mm
S1PVC
0,50
PVC + Polyester + PVC 0,25
(TEMAT020)
90
P1PVC
0,50
Polyuréthanne + Polyester + Polyuréthanne
0,25 (TEMAT015)
90
LXPVC
1,00
Panox/Kevlar Polyuréthanne + Polyuréthanne
0,33 (TEMAT169)
150

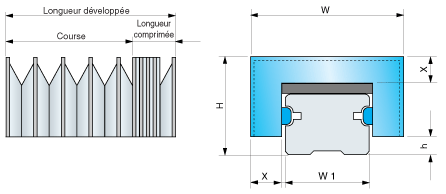

Dimensions Standards des Protections Thermo-Soudées

Largeur
du guidage
W1
Hauteur
de pli
X
Largeur
du soufflet
W
Hauteur
totale
H
Hauteur
libre
h
151956365
20196140,56
251967437,5
301972518
351976,5519
451987,56110
55251087315
65321329015
  Pour les cotes guidage W1 au dessus de la taille 65, contactez notre département technique.
Fabricant du guidageTHK
Modèle de guidageHSR
Largeur nominale du guide (W1)35
Longueur développée (course + comprimé)1500
Type de matériauP1
Système de fixation des bridesA-A
