Thermogeschweißte dichte Rundfaltenbälge
Dichte Rundfaltenbälge
Thermogeschweißte dichte Rundfaltenbälge werden dort eingesetzt, wo ein sicherer Schutz für Spindeln, Gewinde usw. vor Kühlmitteln gefordert ist. Sie haben eine gute chemische Beständigkeit und sind hitzebeständig gemäß den Eigenschaften der eingesetzten Materialien.
Thermogeschweißte dichte Faltenbälge sind in verschiedenen Formen und Abmessungen lieferbar. Hier können geringe Werkzeugkosten für neue Formen anfallen (wenn nicht bereits auf Lager vorhanden).
Balgdaten
Befestigungssystem Typ A
Faltenbälge mit Befestigungssystem Typ A haben eine Schlauch- und eine Flanschseite
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1 = Innendurchmesser Schlauchanschluß
Ø Di = Innendurchmesser Balg
F.i.-Ø = Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø = Außendurchmesser Flansch

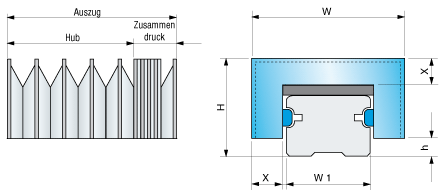

Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Befestigungssystem Typ B
Faltenbälge mit Befestigungssystem Typ B haben zwei Schlauchanschlüsse
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1 = Innendurchmesser Schlauchanschluß
Ø Di = Innendurchmesser Balg
Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Befestigungssystem Typ C
Faltenbälge mit Befestigungssystem Typ C haben zwei Flanschseiten
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø Di = Innendurchmesser Balg
F.i.-Ø = Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø = Außendurchmesser Flansch
Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Standardmaterialien
Erhältliche Materialien
Die Materialliste für die Ausgabe 2027 wird derzeit aktualisiert.
Bitte senden Sie eine Anfrage an info@pei.eu, um die aktualisierte Liste zu erhalten.
Formeln
Berechnungsformel
Berechnungsformel für das Zusammendruckmaß
