Вертикальное рабочее положение

Soffieti Termosaldati con lamelle mobili

1) Соединительный фланец 1
2) Усилительная вставка
3) Гофрозащитa
4) Соединительный фланец 2
5) Подробно

SoffiettiTermosaldati-mobile-ru

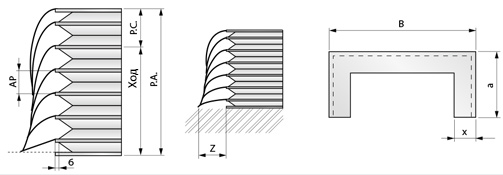

P.A. = Длина в растянутом виде
B = Ширина гофрозащиты
P.C. = Длина в сжатом виде
a = Высота складки
Ход = Длина в растянутом виде — Длина в сжатом виде
x = Ширина профиля гофрозащиты

x(mm) 15 20 25 30 35 40 45
Z(mm) 40 50 60 70 80 90 100



Формула для расчета длины В СЖАТОМ ВИДЕ

AP = Длина 1 складки в растянутом виде = x . 2 — 16
SM = Толщина материала гофрозащиты *
SS = Толщина усилительной вставки *
SF = Толщина усилительной вставки *
NP = Количество складок = (P.A. : AP) +2
P.C. = (SM . 8 + SS) . NP + (SF . 2)

Данная спецификация описывает только один тип выпускаемых нашей компанией гофрозащит.
Для получения информации о других типах гофрозащит просьба обращаться в наш технический отдел.

 * см. перечень материалов

SoffiettiTermosaldati-es-mobili1-ru

* Допустим, гофрозащитa сделан из материала “TEMAT151” (см. перечень материалов)
** Допустим, толщина вставки составляет 1 mm
*** Допустим, толщина фланца составляет 2 mm (см. перечень материалов)
