FUELLES TERMOSOLDADOS CON LAMAS MÓVILES

Posición de trabajo vertical

soffietti piani lamelle mobili

1) Borde de enganche 1
2) Soporte
3) Cubierta
4) Borde de enganche 2
5) Detalle

P.A. = Paquete abierto
P.C. = Paquete cerrado
Corsa = Paquete abierto – paquete cerrado
B = Anchura del fuelle
a = Altura del fuelle
x = Altura del pliegue

x(mm) 15 20 25 30 35 40 45
Z(mm) 40 50 60 70 80 90 100

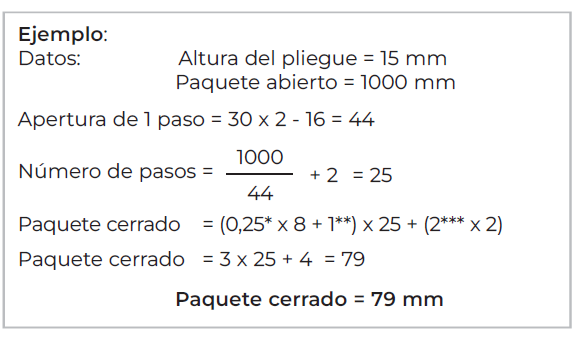

Fórmula para calcular el PAQUETE CERRADO

AP = Apertura de 1 paso = x . 2 – 16
SM = Espesor del material de la cubierta *
SS = Espesor del soporte *
SF = Espesor del borde de enganche *
NP = Número de pasos = (P.A. : AP) +2
P.C. = (SM . 8 + SS) . NP + (SF . 2)

 * Véase la lista de materiales

* Suponemos que el material de la cubierta es el de código “TEMAT015” (Véase la lista de materiales)
** Suponemos que el espesor del soporte es 1 mm
*** Suponemos que el espesor del borde es de 2 mm (Véase la lista de materiales)
