Posizione di lavoro: verticale

Soffieti Termosaldati con lamelle mobili

1) Flangia d’attacco 1
2) Supporto
3) Mantice
4) Flangiad’attacco 2
5) Particolare

P.A. = Pacco aperto
B = Larghezza soffietto
P.C. = Pacco chiuso
a = Altezza soffietto
Corsa = Pacco aperto – pacco chiuso
x = Altezza piega

x(mm) 15 20 25 30 35 40 45
Z(mm) 40 50 60 70 80 90 100

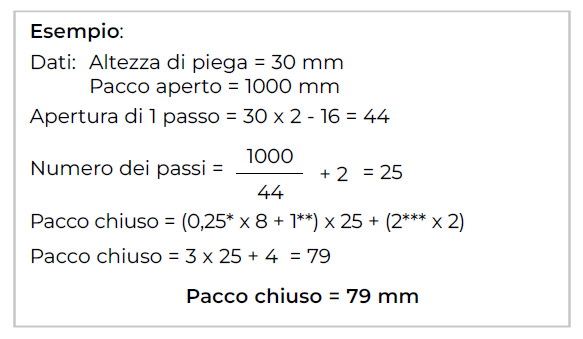

Formula per il calcolo del PACCO CHIUSO

AP = Apertura di 1 passo = x . 2 – 16
SM = Spessore del materiale del mantice *
SS = Spessore del supporto *
SF = Spessore della flangia d’attacco *
NP = Numero dei passi = (P.A. : AP) +2
P.C. = (SM . 8 + SS) . NP + (SF . 2)

 * vedi materiali

* Ipotizziamo il materiale del mantice con il codice “TEMAT015” (vedi materiali)
** Ipotizziamo che lo spessore del supporto sia 1 mm
*** Ipotizziamo che lo spessore della flangia sia 2 mm (vedi materiali)
