Kutulu sarılabilir siperler

Kutulu sarılabilir bir siperin bir kutunun içine yerleştirilmesi sayısız fırsatlar sunmaktadır:

  • Rulonun darbelerden korunması
  • Halının kazıyıcı ile temizlenmesi
  • Son derece hoş estetik görünüm
  • Yüksek sayıda sabitleme seçeneği

Kutulu sarılabilir siperlerin malzemeleri:

  • Alüminyum kutular,
  • Çekil,
  • PASLANMAZ çelik

1.000.000 hareket garantisi Kutulu ve kutusuz sarılabilir siperlerin tamamı sipariş üzerine imal edilmektedir. (Patentli)

Veriler

Ebatların tanımı

Kutulu sarılabilir siperler

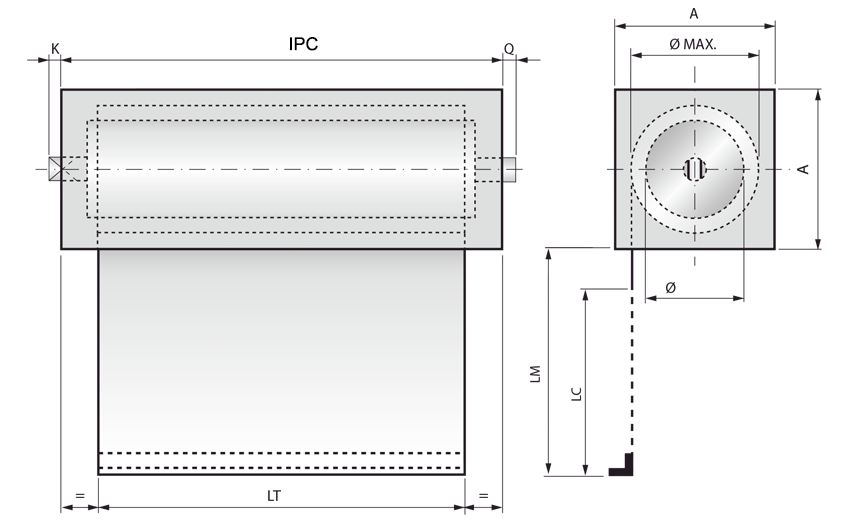

Sarılabilir siperler tutucu kutular ile donatılabilir. Kutular, sarım rulosunun azami çapına ve müşterinin ihtiyaçlarına göre imal edilmekte (boyut AxA), halının temizliği için kazıyıcı sistem ve makineye kolay uygulama için delikli köşebent ile donatılmaktadır. Kullanılan standart malzemeler: • Boyalı çelik • Paslanmaz çelik • Alüminyum Verileri: A = Kutu ebadı Ø Max = Tam sarılmış azami çap Ø R = Sarıcı rulo çapı IPC = Kutulu siper ebadı LC = Deplasman uzunluğu LM = Azami uzunluk LT = Halı genişliği Toplam sarılabilir siperin boyutu olan IPC değeri, daha fazla bilgi sağlamaya hazır olan teknisyenlerimizce hesaplanan K ve Q değerlerine bağlıdır.

Montaj

Dikey çalışma konumları için montaj şemaları

Kutulu sarılabilir siperler

Bu şema tüm sarılabilir siperler için geçerlidir:

  • Terminal türü
  • Halı çıkış yönü
  • Terminalin halının üzerindeki konumu
  • Pim/dil görünümü

Yatay ve önden çalışma konumları için montaj şemaları

Kutulu sarılabilir siperler

Bu şema tüm sarılabilir siperler için geçerlidir:

  • Terminal türü
  • Halı çıkış yönü
  • Terminalin halının üzerindeki konumu
  • Pim/dil görünümü

Sabitleme terminalleri

Kutulu sarılabilir siperler

Halının makineye sabitlenmesi terminalleri, müşterinin talebine göre delinen, çelik ya da alüminyum levha ve köşebentlerinden ibarettir.

Sabitleme

Kutulu sarılabilir siperler

Kutunun sabitlenmesi En uygun sabitleme sisteminin seçilmesi için, verilmiş olan seçenekleri döndürmeden sizin seçmiş olduğunuz sarılabilir siper şemasının üzerine yerleştirmenizi öneririz.

Çalışma konumları:

Kutulu sarılabilir siperler
  • O = Yatay sarılabilir siper
  • F = Ön sarılabilir siper
  • V = Dikey sarılabilir siper

Yağ sıyırıcı

Kutulu sarılabilir siperler

Bu şema, yağ kazıyıcısının kutuya uygulanmasına dair 2 sçeneği temsil etmektedir.

Örnek vermek

Kutulu sarılabilir siperler

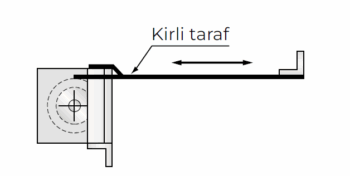

Montaj kodu örneği Halının, çalışma konumunun, terminalin sabitlenmesinin, kutunun sabitlenmesini ve yağ kazıyıcısının konumunun görünümüdür Çalışma konumu: F1 Terminal sabitleme: 2 Kutu sabitleme: T5 Yağ kazıyıcının konumu: R2

Mekanizma

SURE-SPRING®

Kutulu sarılabilir siperler

SURE-SPRING® mekanizması SURE-SPRING® olarak adlandırılan mekanizma ile donatılan P.E.I. Sarılabilir Siperler, sarılabilir rulolar alanındaki teknik yeniliğin en ileri aşamasını temsil etmektedir.

  • YÜKSEK HIZLARDA çalışmaya uygun
  • Çoklu yayları birbirlerine göre EŞ EKSENLİ dir
  • Yaylar asla birbirleri ile ÇAKIŞMAMAKTADIR
  • Ebat çaplarının AZALTILMASI
  • MÜKEMMEL güvenilirlik
  • 150 m/dak’ya kadar ilerleme HIZI
  • 2g’ye kadar HIZLANMA
  • 2.000.000 hareket garantisi
  • Yapışkanlı ürünler KULLANILMADIĞINDAN halının boruya tespit edilmesi GÜVENLİĞİ
  • Halı değişimi son derece hızlı ve basit olduğundan bakım KOLAYLIĞI
  • GÜÇLÜ kimyasalların kullanıldığı ortamlara da uygun
  • Çevre açısından SAĞLIKLI

SURE-SPRING® HP VERSİYONU

Kutulu sarılabilir siperler

SURE-SPRING® mekanizması HP VERSİYONU SURE-SPRING HP sarım mekanizması, çok büyük siperlerin sarılmasının gerektirdiği güç artışı ihtiyacına cevap vermektedir. Yayların optimum ebatları, “J” Serisi Kepenklerin hareket ettirilmesine uygun bir güç meydana getirmektedir.

Hareket aktarımı

Kutulu sarılabilir siperler

Borunun sabit orta mile göre dönme hareketi, kayan bir dişli aksam ile temin edilmektedir. Bu sistem, çoklu yayların uzamalarının, dişli bir mil kullanarak ve yayları sabitleyerek meydana gelen eksenel deplasman aracılığı ile dengelenmektedir.

Yenilikçi özellikler

Kutulu sarılabilir siperler

Bu yeni sistem çoklu yaylara optimum geometri ile çalışma fırsatını sunarken, eksen boyunca mevcut olan hareket sayesinde açılma meydana gelmemektedir.

Sabitleme

Kutulu sarılabilir siperler

Halının boruya mekanik olarak sabitlenmesi Halının boruya bağlanma güvenliğini garanti etmenin en güvenilir yoludur.

Şema

Kutulu sarılabilir siperler

Çalışma şeması SURE-SPRING®

  • Sarılabilir boru no. 1’de (geleneksel sistem) yaylar milin uçlarında bulunan başlıklara tespit edilmektedir. Bu şekilde yaylar, sarım ya açılma esnasında tipik helezon yapısına göre dizilmekte, yayların birbirleri ve ora mil ile olan sürtünmeden dolayı aşınma sorunları ile karşı karşıya kalmaktadır.
  • Sarılabilir rulo no. 2’de (SURE-SPRING® sistemi), yaylar hareketli bir başlığa bağlanmaktadır; açma ve sarma sırasında bu başlık yatay yönde hareket ederek yayları her zaman sıralı ve eş eksenli şekilde muhafaza etmektedir. Yayların bu geometrisi anılan aşınmaların büyük kısmını engellemekte, sarılabilir rulonun daha yüksek performans ile daha uzun faydalı ömür sergilemesine imkan vermektedir.
