Deforme ve açılabilir dairesel körüklü siperler

Deforme ve açılabilir dairesel körükler, yüksek mekanik mukavemetin gerekli olduğu tüm durumlarda kullanılmaktadır. Mekanik strese, soğutucu sıvılara ve yağlara lağanüstü düzeyde dayanıklılık sergilemektedir.Deforme ve açılabilir dairesel körükler ayrıca, ihtiyaca bağlı olarak konik şekle sahip olarak da mevcuttur. Herhangi bir teçhizat maliyetine ihtiyaç duymamakta, mükemmel kalite/fiyat oranına sahiptir. Talebe istinaden deforme ve açılabilir dairesel körükler, kılavuz maşonlu ve takviye halkalı olarak da mevcuttur.

Açılabilir

Açılabilir

Deforme ve açılabilir dairesel körüklü siperler

Talebe istinaden deforme körük yatay açılma ile mevcut olup, korunacak aksamı sökmeden körüğün monte edilmesinin gerekli olduğu durumlar için idealdir.

Veriler

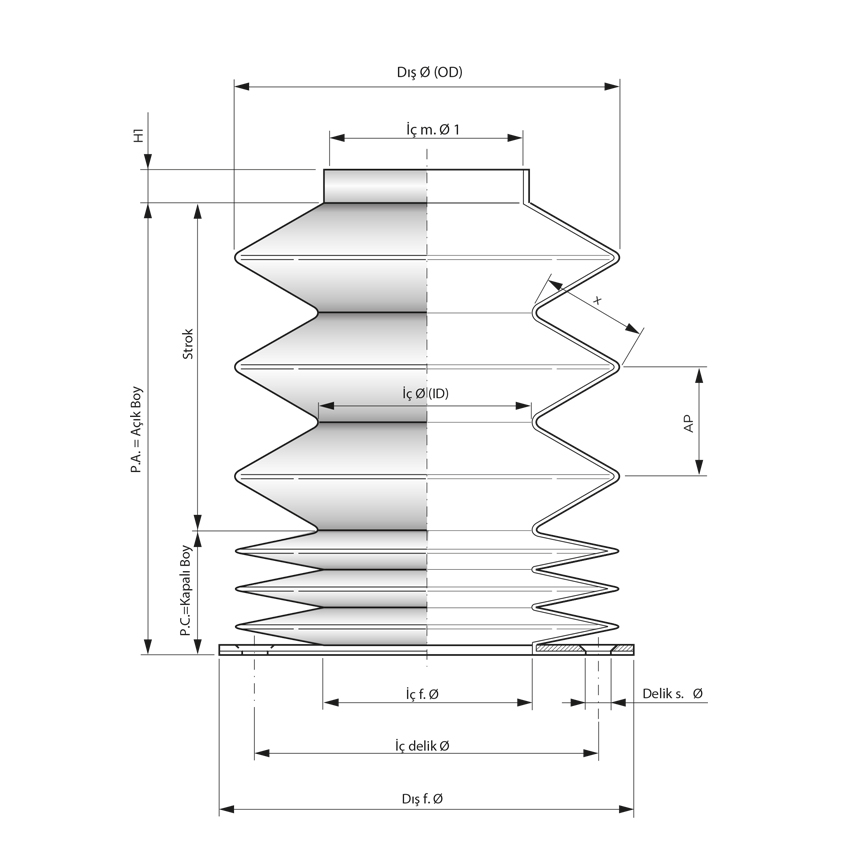

Tip A

Deforme ve açılabilir dairesel körüklü siperler

Tip A bağlantı sistemli körükler bir maşona ve bir flanşa sahiptir

Veriler:
Ø d. körük. = Dairesel körüğün dış çapı
Ø i. soff.   = Körük iç çapı
Ø i.c.= Maşon iç çapı 1
H = Üst maşon yüksekliği
Ø i.f. = Flanş iç çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
Ø e. f. = Flanş dış çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
P.A.= Açık Paket
P.C. = Kapalı Paket
Deplasman = = P.A. – P.C.
X = Körük katlama yüksekliği
AP = Adım Açıklığı

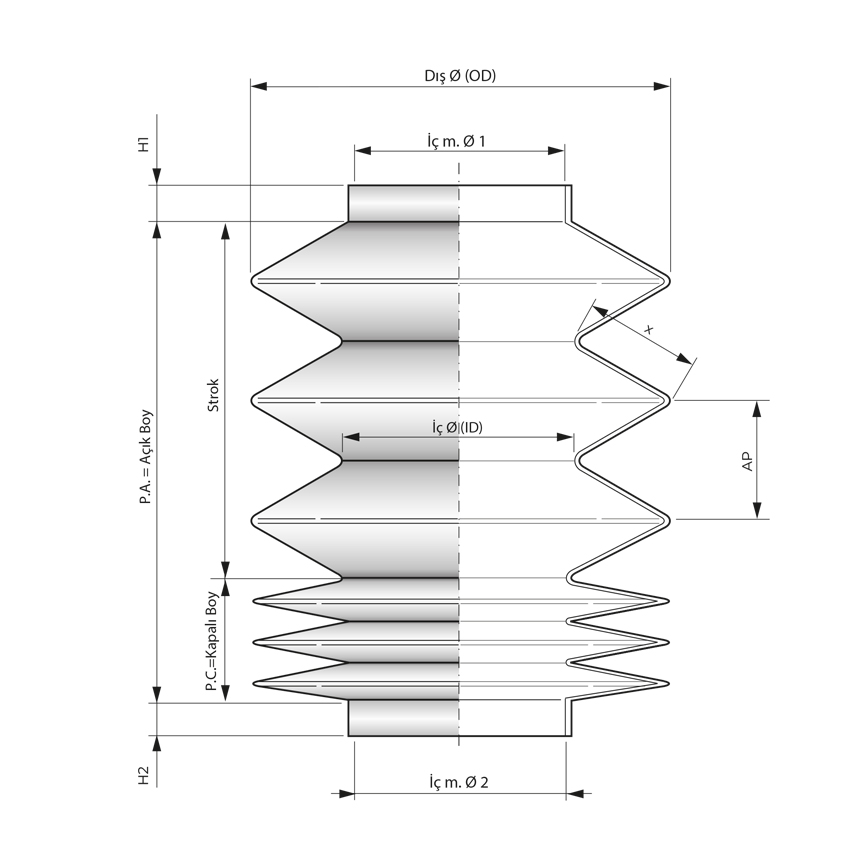

Tip B

Deforme ve açılabilir dairesel körüklü siperler

Tip B bağlantı sistemli körükler iki maşona sahiptir

Veriler:
Ø d. körük. = Dairesel körüğün dış çapı
Ø i. soff.   = Körük iç çapı
Ø i.c.= Maşon iç çapı 1
H = Üst maşon yüksekliği
P.A.= Açık Paket
P.C. = Kapalı Paket
Deplasman = = P.A. – P.C.
X = Körük katlama yüksekliği
AP = Adım Açıklığı

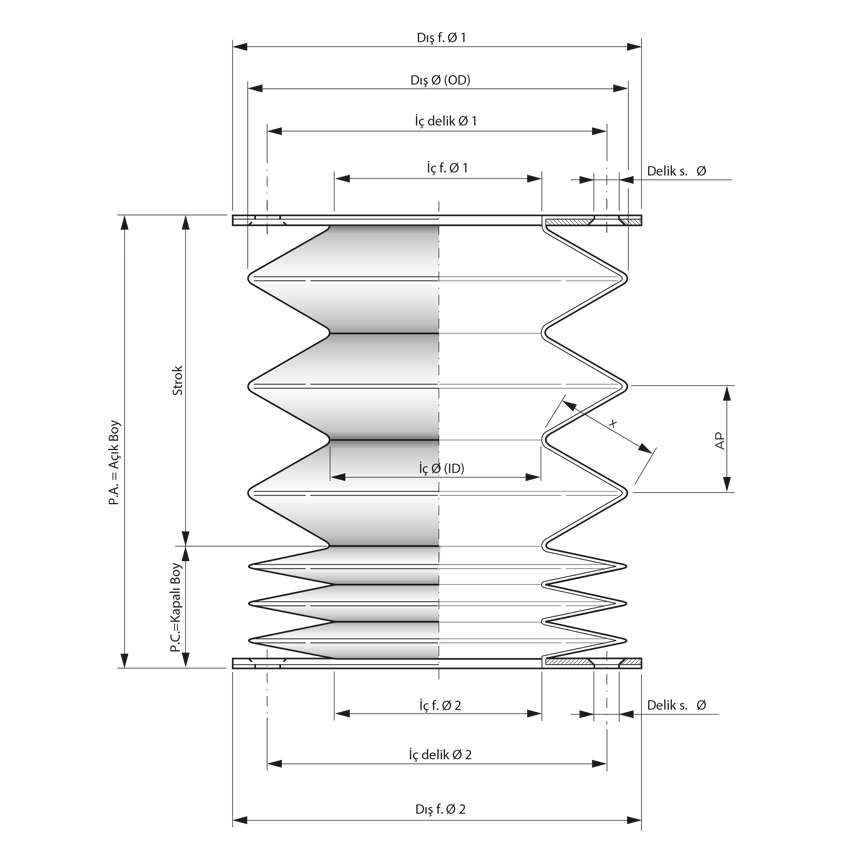

Tip C

Deforme ve açılabilir dairesel körüklü siperler

Tip C bağlantı sistemli körükler iki flanşa sahiptir

Veriler:
Ø d. körük. = Dairesel körüğün dış çapı
Ø i. soff.   = Körük iç çapı
Ø i.c.= Maşon iç çapı 1
Ø i.f. = Flanş iç çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
Ø e. f. = Flanş dış çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
P.A.= Açık Paket
P.C. = Kapalı Paket
Deplasman = = P.A. – P.C.
X = Körük katlama yüksekliği
AP = Adım Açıklığı

Standart malzemeler

Materiali disponibili

  • Neopren* ve Hypalon* ile sıvanmış polyester PEI kodu TEMAT002
  • PVC ile sıvanmış polyester PEI kodu TEMAT081
  • PVC ile sıvanmış polyester = TEMAT 019-TEMAT018-TEMAT017

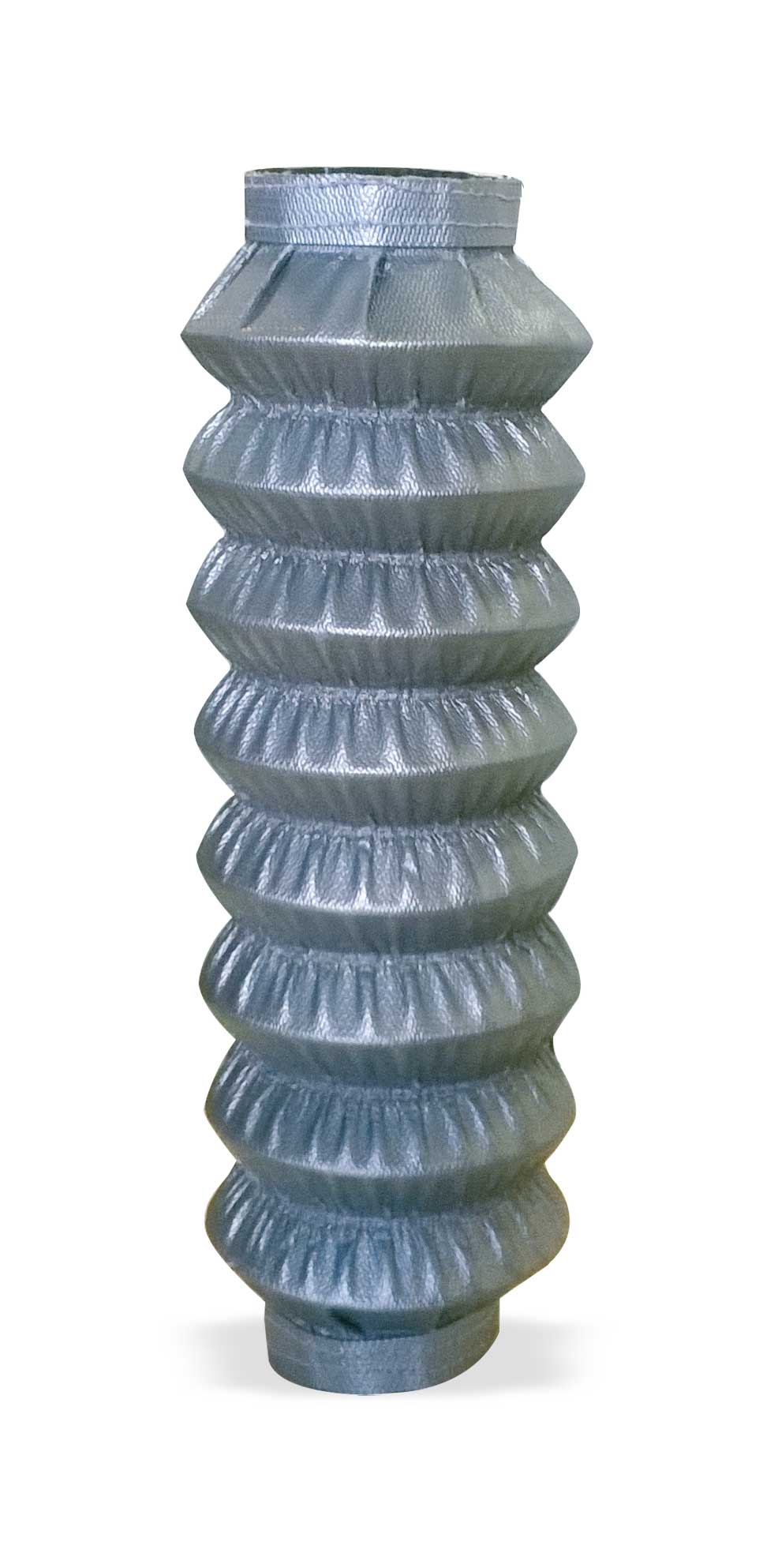

  • Silikon ve Neopren* ile sıvanmış cam elyafı Kod PEI TEM094

* Neopren e Hypalon Dupont tescilli markalarıdır Talebe istinaden ilave malzemeler mevcuttur: teknik departmanımıza danışın.

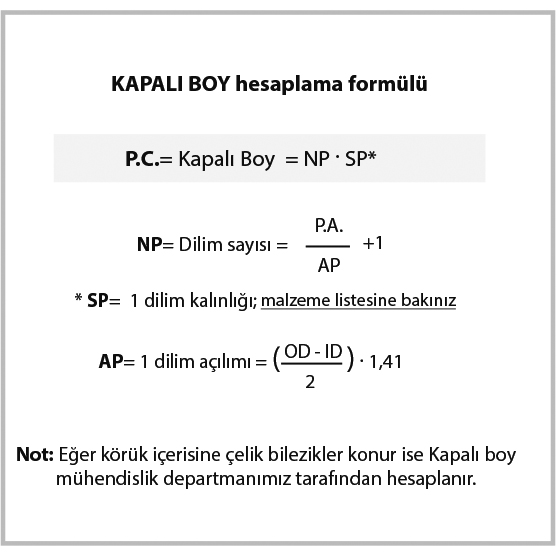

Formüller

Formula calcolo pacco chiuso soffietti di protezione deformati

Deforme ve açılabilir dairesel körüklü siperler

Deforme dairesel koruyucu körükler Kapalı paket hesaplama formülü Malzeme listesini indiri
