Protection des rouleaux de protection avec caisson

Le logement du rouleau de protection avec caisson dans un caisson présente de nombreux avantages :

  • Protection du rouleau contre les chocs accidentels
  • Nettoyage du tapis avec un grattoir
  • Aspect très esthétique
  • Grande variété de méthodes de fixation

Matériaux des protections des rouleaux de protection avec caisson:

  • Acier,
  • Acier inoxydable
  • Autres matériaux sur demande.

Garantie jusqu’à 1.000.000 de mouvements.
Tous les volets roulants avec et sans coffre sont fabriqués sur commande.

(Breveté)

Données

Définition des dimensions

Protection des rouleaux de protection avec caisson

Les rouleaux de protection peuvent être équipés de caissons de confinement. Les boîtes sont fabriquées sur mesure en fonction du diamètre maximal du rouleau et des exigences du client (dimension AxA). Elles sont équipées d’un système de raclage pour le nettoyage de la bande et d’angles avec des trous pour une fixation facile dans la machine.

Les matériaux standard utilisés sont les suivants:
 Acier peint
 Acier inoxydable.

Données:
AxA = Taille de l’enveloppe
Ø Max = Diamètre maximal enroulé au maximum
Ø R = Diamètre du rouleau
IPC = Dimension de protection avec boîte
LC = Longueur de la course
LM = Longueur maximale
LT = Largeur du tapis

Les dimensions globales de la protection totale du roulement (IPC) sont influencées par les dimensions K et Q qui sont calculées par nos techniciens toujours à votre disposition pour toute clarification.

Montage

Schémas de montage pour les positions de travail verticales

Protection des rouleaux de protection avec caisson

Ce schéma est valable pour toutes les protections de volets roulants et représente :

  • Type de terminal
  • Direction de sortie du tapis
  • Position du terminal sur la bande
  • Vue de la broche/languette

Schémas de montage en position de travail horizontale et frontale

Protection des rouleaux de protection avec caisson

Ce schéma est valable pour tous les volets roulants et représente :

  • Type de terminal
  • Direction de sortie du tapis
  • Position du terminal sur la bande
  • Vue de la broche/languette

Fixation des bornes

Protection des rouleaux de protection avec caisson

Les bornes de fixation de la bande sur la machine sont réalisées en plaques et cornières d’acier ou d’aluminium et percées selon la demande du client.

Fixation

Protection des rouleaux de protection avec caisson

Fixation du caisson

Afin de trouver le système de fixation du coffre le plus adapté, nous vous conseillons de superposer les possibilités présentées ci-dessus, sans les faire pivoter, sur le schéma de la protection du volet que vous avez choisi.

Positions de travail :

Protection des rouleaux de protection avec caisson
  • O = Protection par enroulement horizontal
  • F = Protection de l’enroulement avant
  • V = Protection contre l’enroulement vertical

Racleurs de glissières

Protection des rouleaux de protection avec caisson

Ce schéma représente les 2 possibilités d’application du racleur d’huile sur la boîte.

Exemple

Protection des rouleaux de protection avec caisson

Exemple de code d’assemblage

Cela représente la face visible de la bande, la position de travail, la fixation du terminal, la fixation du caisson et la position du racleur.

Position de travail: F1
Fixation des bornes: 2
Fixation de la boîte: T5
Position du racleur d’huile: R2

Mécanisme

SURE-SPRING®

Protection des rouleaux de protection avec caisson

Mécanisme SURE-SPRING®
Les rouleaux de protection PEI équipés du mécanisme SURE-SPRING® représentent le stade le plus avancé de l’innovation technique dans le domaine des stores à enroulement.

  • Convient pour travailler à HAUTE VITESSE
  • Les ressorts multiples restent COASSIAUX les uns par rapport aux autres.
  • Les ressorts ne s’intersèquent JAMAIS entre eux.
  • RÉDUCTION des dimensions
  • EXCELLENTE fiabilité
  • VITESSE D’ALIMENTATION jusqu’à 150 m/min
  • ACCÉLÉRATION jusqu’à 2G
  • 2.000.000 de mouvements garantis
  • SÉCURITÉ dans l’ancrage de la ceinture au tuyau car AUCUN produit adhésif n’est utilisé.
  • PRATIQUE en matière d’entretien, car le remplacement de la courroie est très rapide et facile.
  • Convient également aux environnements de travail avec une forte agression chimique.
  • SAIN pour l’environnement

SURE-SPRING® VERSION HP

Protection des rouleaux de protection avec caisson

Mécanisme SURE-SPRING® HP VERSION
Le mécanisme d’enroulement SURE-SPRING HP répond au besoin de puissance accrue nécessaire à l’enroulement de volets de très grande taille.
Le dimensionnement optimal des ressorts assure une puissance d’entraînement suffisante pour le mouvement des volets roulants de la série « J ».

Traduction du mouvement

Protection des rouleaux de protection avec caisson

Le mouvement de rotation du tube par rapport au pivot central fixe est obtenu au moyen d’un organe denté coulissant.

Ce système permet de compenser l’allongement de plusieurs ressorts par un déplacement axial de la fixation du ressort à l’aide d’une goupille filetée à plusieurs départs.

Caractéristiques innovantes

Protection des rouleaux de protection avec caisson

Ce nouveau système permet aux multiples ressorts de travailler avec une géométrie optimale, en maintenant les bobines fermées grâce à leur mouvement de glissement le long de l’axe.

Fixation

Protection des rouleaux de protection avec caisson

Fixation mécanique du tapis au tube

C’est la méthode la plus fiable pour fixer la ceinture sur le tuyau.

Schéma

Protection des rouleaux de protection avec caisson

Schéma de fonctionnement de SURE-SPRING®

  • Sur le rouleau n°1 (système traditionnel), les ressorts sont fixés aux têtes logées aux extrémités de l’axe. Dans cette conception, les ressorts sont disposés, pendant l’enroulement ou le déroulement, dans une configuration hélicoïdale typique, avec des problèmes d’usure évidents dus au frottement entre les bobines elles-mêmes, ainsi qu’entre les bobines et l’arbre central.
  • Sur le système SURE-SPRING®, les ressorts sont fixés à une tête mobile qui, pendant l’enroulement et le déroulement, glisse longitudinalement, ce qui permet de maintenir les spires du ressort toujours serrées et concentriques. Cette géométrie du ressort évite la plupart des phénomènes d’usure mentionnés ci-dessus, ce qui permet d’obtenir des performances bien supérieures et une durée de vie bien plus longue pour le rouleau.
Tapis CERAMIX

CERAMIX

Protection des rouleaux de protection avec caisson

Tapis CERAMIX

TECHNOLOGIE AÉRONAUTIQUE DANS LES MACHINES OUTILS

• CERAMIX est une bande de toile couverte d’une couche polymère à haute teneur en céramique
• CERAMIX est très résistant contre les impacts de copeaux chauds lors du travail à sec.
• CERAMIX a une excellente résistance à l’abrasion et au déchirement, il est recommandé lors de l’usage d’huiles minérales.
• CERAMIX est une toile de 1,8 mm d’épaisseur, et d’un poids de 2kg/m2. Elle est auto-extinguible et anti-statique.
• CERAMIX peut être montée sur tous les enrouleurs avec des mécanismes ayant un diamètre minimum de 70 mm.

CERAMIX LIGHT

Protection des rouleaux de protection avec caisson

Tapis CERAMIX LIGHT

Résistance identique avec la moitié du poids

• CERAMIX LIGHT présente les mêmes caractéristiques que le Ceramix mais avec une épaisseur de 0,9 mm et un poids de 1kg/m2.
• CERAMIX LIGHT est auto-extinguible et anti-statique.
• CERAMIX LIGHT convient aux mécanismes d’un diamètre minimum de 20 mm.

Une vue au microscope montre un mélange de particules de céramique qui protègent leur propre matériau composite des forts impacts de l’abrasion.

Particules de céramique

Protection des rouleaux de protection avec caisson

CERAMIX

Une vue au microscope montre un mélange de particules de céramique qui protègent leur propre matériau composite des forts impacts de l’abrasion.

Documentation

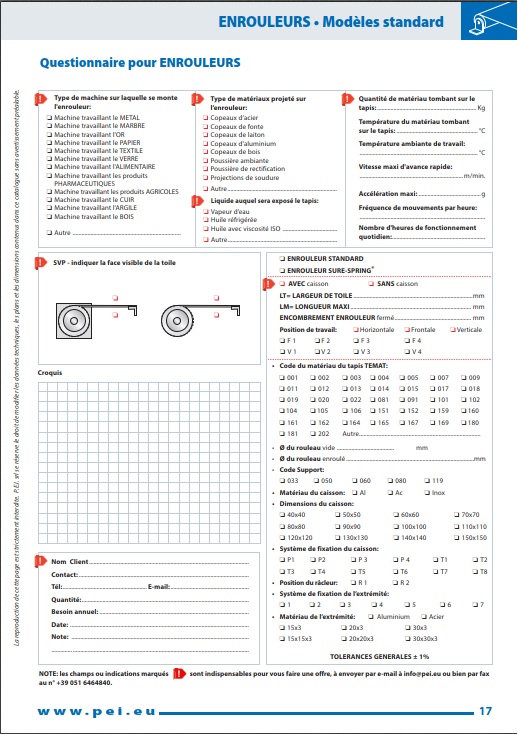

Remplissez le questionnaire avec les caractéristiques de votre protection
