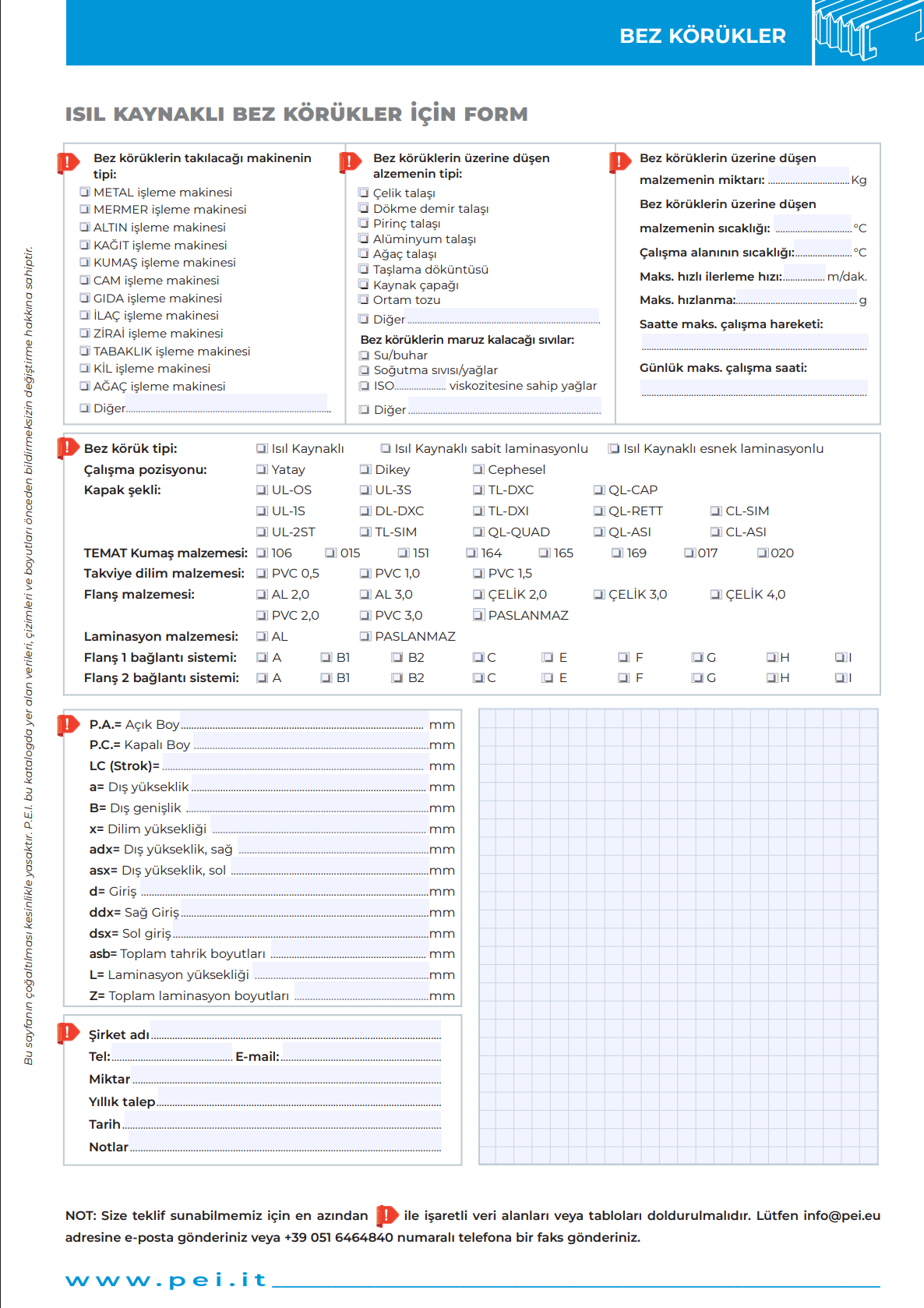

Düz koruyucu siperler
Düz koruyucu siperler
PEI tarafından imal edilen körüklü siperlerin geniş gamı, şekillerin çok yönlülüğü ve kullanılan malzemelerin yüksek kalitesi sayesinde tüm takım tezgahları için optimum koruma garanti etmektedir. Aşınmaya karşı seçilen ve garantili kumaşlar yüksek sıcaklıklarda su geçirmeme ve direnç garanti etmekte, PEI körüklerini takım tezgahlarının aksamının korunmasında ideal hale getirmektedir.
- Körük gövdesi (1): suya, yağa, soğutuculara, toza ve talaşa dayanıklı kumaş.
- PVC destekler (2): körüğün tamamına rijidite vermekte, müşteri kılavuzlarının profiline göre kesilmektedir.
- Bağlantı flanşları (3 ve 4): makine basit bağlantı için.
Veriler
Veriler
PEI ısıl kaynaklı düz körüklerin kapalı paket hesabına dair verilerin tanımlanması
P.A. =Açık boy
P.C. =Kapalı boy
Corsa (Strok) =Açık boy – Kapalı boy
AP = Katlama Açıklığı
B = Körük genişliği
a = Körük yüksekliği
x = Katlama yüksekliği
Formüller
Isıl kaynaklı düz körüklerin kapalı paket hesabına dair genel formül
* Bkz. malzeme listesi
Teknik departmanımız ile temasa geçin
Hesaplama örneği
* “TEMAT015” kodlu körük malzemesini varsayalım
** Desteğin kalınlığının 1 mm olduğunu varsayalım
*** Flanş kalınlığının 2 mm olduğunu varsayalım
Standart malzemeler
Standart malzemeler
PEI tarafından seçilen kumaşlar mükemmel mekanik mukavemete sahip olup, makinenin işleyişi sırasında meydana gelen esneme ve katlamalara dayanıklıdır. Petrol ürünlerine, yağlara, güçlü aşınmaya, küçük kaynak ya da akkor malzeme fırlamalarına karşı mükemmel düzeyde dayanıklıdır.
Körük malzemelerinin önde gelen dayanıklılık özellikleri:
| Kumaş malzemesi kodu | Açıklama | Kalınlık (mm) | Isıl direnç | Teknik direnç özellikleri | ||||
| Görünen taraf | Kumaş dolgu | İç taraf | Anlık temas °C | Sürekli | ||||
| min. °C | maks. °C | |||||||
| TEMAT 106 | Ptfe | Polyester | Poliüretan | 0,30 | +200 | -30 | +120 | Yağlara ve kimyasal ürünlere karşı mükemmel direnç. Yapışkan olmayan yüzey. Düşük sürtünme katsayısı. Mükemmel kimyasal durağanlık. Aşınmaya karşı mükemmel direnç ve kayma mukavemeti. Çoğunlukla taşlama makinelerinde kullanılır. |
| TEMAT 015 | Poliüretan | Polyester | Poliüretan | 0,25 | +200 | -30 | + 90 | Petrol ürünlerine, yağlara ve ağır aşınmaya karşı mükemmel direnç. Mükemmel eğilme mukavemeti. |
| TEMAT 151 | Poliüretan | Polyester | Poliüretan | 0,35 | +200 | -30 | + 90 | |
| TEMAT 164 | Poliüretan | Kevlar* | Poliüretan | 0,35 | +350 | -30 | +180 | Petrol ürünlerine, yağlara ve ağır aşınmaya karşı mükemmel direnç. Mükemmel eğilme mukavemeti. Mükemmel mekanik mukavemet. Kevlar da mükemmel bir kayma mukavemetine sahiptir. Normalde, ağır mekanik stres, yüksek miktarda sivri talaşlar ve yüksek sıcaklıklar söz konusu olduğunda kullanılır. |
| TEMAT 165 | Poliüretan | Nomex* | Poliüretan | 0,36 | +300 | -30 | +130 | Petrol ürünlerine, yağlara ve ağır aşınmaya karşı mükemmel direnç. Mükemmel eğilme mukavemeti. Mükemmel mekanik mukavemet. Düşük miktarda kaynak çapağı veya sıcak malzemeye karşı iyi derecede direnç. Yaygın olarak lazer kesme makinelerinde kullanılır. Kendinden yok olur. |
| TEMAT 169 | Poliüretan | Panox*/Kevlar | Poliüretan | 0,33 | +300 | -30 | +130 | Petrol ürünlerine, yağlara ve ağır aşınmaya karşı mükemmel direnç. Mükemmel eğilme mukavemeti. Mükemmel mekanik mukavemet. Düşük miktarda kaynak çapağı veya sıcak malzemeye karşı iyi derecede direnç. Lazer kesme makinelerinde kullanım için piyasadaki en iyi kumaş olarak kabul edilebilir. Kendinden yok olur. |
| TEMAT 017 | PVC | Polyester | PVC | 0,36 | +100 | -30 | + 70 | Çoğunlukla ağır ortam tozları, düşük miktardaki soğutma sıvısı ve yağ döküntüleri çevresinde kullanılır. Asitlerin çevresinde kullanım için de uygundur. |
| TEMAT 020 | PVC | Polyester | PVC | 0,25 | +100 | -30 | + 70 | |
* Kevlar ve Nomex Dupont firmasının markaları olup. Diğer malzeme ve uygulamalar için mühendislik departmanımızla irtibata geçiniz.
| Destek malzemeleri | Açıklama | Kalınlık (mm) | Notlar |
| PVC 05 | PVC | 0,50 | Körük uzunluğu (B) 300 mm’ye kadar |
| PVC 10 | PVC | 1,00 | Körük uzunluğu (B) 301 ile 700 mm arası |
| PVC 15 | PVC | 1,50 | Körük uzunluğu (B) 701 ile 1500 mm arası |
| Flanş malzemesi | Açıklama | Kalınlık (mm) |
| AL | Alüminyum | 2-3-4-5 |
| PASLANMAZ ÇELİK | AISI304 | 1-1,5-2-2,5-3 |
| AC | Karbon çeliği | 1-1,5-2-2,5-3-4-5 |
| PVC | PVC | 1-1,5-2-3 |
Flanşlar
Fissaggi
- = Flanş
Bağlantı flanşları tespit sistemleri
– Tip A ve tip I
- Tip A bağlantı flanşı çözümü: Flanş, körüğün kumaşı ile 1
kaplıdır (son destek olmadan) - Tip I bağlantı flanşı çözümü: Boyalı ve körüğün son
desteğine bağlı flanş - Bağlantı flanş malzemesi çelik, alüminyum veya PVC
olabilir - Şekli ve bağlantı delikleri müşteri talebine göre olabilir
Bağlantı flanşları tespit sistemleri
–Tip B1 ve Tip B2
- Tip B1 bağlantı flanşı çözümü: Flanş, körüğün profiline
göre içeriye taşmaktadır - Tip B2 bağlantı flanşı çözümü: Flanş, körüğün profiline
göre dışarıya taşmaktadır - Bağlantı flanş malzemesi çelik, alüminyum veya PVC
olabilir - Şekli ve bağlantı delikleri müşteri talebine göre olabilir
Bağlantı flanşları tespit sistemleri
–Tip C
- Boyalı ve körüğün son desteğine dişli delikler ile bağlı flanş çözümü
- Bağlantı sacı çelik olan çözüm
- Şekli ve bağlantı delikleri müşteri talebine göre olabilir
- Diş çekilmiş flanş delikleri
- = PVC kapak takviye dilimi
- = Makineye yapıştırılan şerit veya velkro
- = PVC Takviye
- = Flanş
- = Makineye yapıştırılan şerit veya velkro
Bağlantı flanşları tespit sistemleri
–Tip E ve H
VELCRO hızlı bağlantı çözümü.
A PVC malzemesi flanşa destek görevini yapmakta olup, VELCRO şerit malzemesi körük dilimine ve de direk olarak makinaya bağlanabilir.
Bu çözümün sunduğu avantajlar:
- Körüğü hızlı bağlama ve çıkarmayı sağlar
- Düşük maliyet.Kuru çalışma ortamları için tavsiye edilir
- = PVC Takviye
- = Flanş
- = PVC Takviye
- = Flanş
- = Karşı flanş
Bağlantı flanşları tespit sistemleri
–Tip F ve G ( Bütün dilimler PVC den yapılabilir)
Kuru çalışma ortamları için tavsiye edilir. Hızlı bağlantıyı kontrol altında tutmak.
A PVC malzemesi flanşa destek görevini yapmakta ve hızlı bağlantıyı sağlam bir şekilde yapılmasını sağlar.
Flanş malzemesi çelik, alüminyum veya PVC olabilir.
Ayrıca bağlantı yeri ve delikleri müşteri ihtiyacına göre
yapılabilir:
- Körüğü hızlı montaj ve demontajını sağlar
- Köpük contası şerit şeklinde ve bağlantı etrafında sıkı bir sızdırmazlık olmasını sağlar.Islak çalışma ortamları için tavsiye edilir
Geometriler
Geometriler
Isıl kaynaklı düz körüklere yönelik standart geometriler
UL-2ST = İki kaynaklı ve iç çekiş şeritli ısıl kaynaklı körük
UL-3S = Üç kaynaklı ve tek taraflı ısıl kaynaklı körük
DL-DXC = İki kenarı kaynaklı ısıl kaynaklı körük
TL-SIM = Üç kenarı kaynaklı ve simetrik yapılandırmalı ısıl kaynaklı körük
TL-DXC = Üç kenarı kaynaklı ve asimetrik yapılandırmalı ısıl kaynaklı körük
TL-DXI = Üç kenarı kaynaklı eğik ısıl kaynaklı körük
CL-SIM = Beş kenarı kaynaklı ve simetrik yapılandırmalı ısıl kaynaklı körük
QL-QUAD = Kare ısıl kaynaklı körük
QL-CAP = İki eğik kenarlı ısıl kaynaklı körük
QL-RETT = Dikdörtgen ısıl kaynaklı körük
QL-ASI = Dört kenarı kaynaklı ve asimetrik yapılandırmalı ısıl kaynaklı körük
CL-ASI = Beş kenarı kaynaklı ve asimetrik yapılandırmalı ısıl kaynaklı körük
