Thermogeschweißte Faltenbälge ohne Lamellen
Thermogeschweißte Faltenbälge: mehr Sicherheit für die Führungen in Werkzeugmaschinen.
Die umfassende Auswahl an thermogeschweißten Faltenbälgen aus dem Hause P.E.I. garantiert die optimale Schutzabdeckung für jede Werkzeugmaschinenart, auch dank der unterschiedlichen Formen und hochwertigen Materialien. Das Balgmaterial ist verschleißfest, dicht und hitzebeständig, weshalb sich die P.E.I. Faltenbälge ideal zum Schutz der wertvollen Werkzeugmaschinenbereiche eignen.
Die thermogeschweißten Faltenbälge der Firma P.E.I. setzen sich zusammen aus:
- Balgdecke (1): wasserfest und beständig gegen Öle, Kühlmittel, Staub und Spänebefall.
- Führungsrahmen in PVC (2): verleihen dem Faltenbalg die nötige Steifigkeit und werden maßgerecht für das Profil der Führungsbahn des Kunden zugeschnitten.
- Endrahmen (3 und 4) für eine einfache Befestigung des Faltenbalgs an der Maschine.
Daten
Daten
Daten für die Berechnungsformel für das Zusammendruckmaß bei thermogeschweißten Faltenbälgen aus dem Hause P.E.I.
P.A. = Auszug
P.C. = Zusammendruck
Hub = Auszug – Zusammendruck
AP = Auszug pro Falte = x • 2 – 8
B = Balgbreite
a = Balghöhe
x = Faltenbreite
Formeln
Berechnungsformel für das Zusammendruckmaß bei thermogeschweißten Faltenbälgen
(Formel gilt als Richtwert)
Beispiel
Berechnungsbeispiel
* Die Materialdicke ist mit 0,25 mm angenommen
** die Führungsrahmendicke mit 1 mm
*** die Endrahmendicke mit 2 mm
Standardmaterialien
Standardmaterialien
Die von P.E.I. ausgewählten Materialien haben eine ausgezeichnete mechanische Festigkeit, sowie eine gute Biege- und Knickstabilität. Sie sind beständig gegen Öle und Fette auf Mineralölbasis, bei starkem Abrieb sowie gegen kleine Schweißspritzer und glühendes Material.
Die Materialtabelle wird aktuell für die Ausgabe 2027 überarbeitet.
Richten Sie Ihre Anfrage bitte an info@pei.eu, um die aktualisierte Tabelle zu erhalten.
Befestigungsvorschläge
Befestigung
Befestigungsvorschläge Endrahmen
-Typ A und Typ I
- Befestigungsflansch Typ A: mit Balgmaterial verkleideter Endrahmen (ohne letzten Stützrahmen)
- Befestigungsflansch Typ I: lackierter Endrahmen, befestigt am letzten Stützrahmen des Faltenbalgs
- Ausführung mit Befestigungsflansch aus Stahlblech, Aluminium oder PVC
- Form und Bohrungen nach Kundenzeichnung
Befestigungsvorschläge Endrahmen
–Typ B1 und Typ B2
- Befestigungsflansch Typ B1: Endrahmen der auf der Innenseite über das Balgprofil hinausragt
- Befestigungsflansch Typ B2: Endrahmen der auf der Außenseite über das Balprofil hinausragt
- Ausführung mit Befestigungsflansch aus Stahlblech, Aluminium oder PVC
- Form und Bohrungen nach Kundenzeichnung
Befestigungsvorschläge Endrahmen
–Typ C
- Befestigungsflansch Typ C: lackierter Endrahmen, befestigt am letzten Stützrahmen des Faltenbalgs
- Flansche aus Stahlblech
- Form und Bohrungen nach Kundenzeichnung
- Flansch mit Gewindebohrungen ausgestattet
1 = Führungsrahmen aus PVC mit Klettverschluss
2 = Klettstreifen (mit selbstklebender Rückseite) zur Befestigung an der Maschine
3 = Führungsrahmen aus PVC
4 = Endrahmen mit Klettverschluss
5 = Klettstreifen (mit selbstklebender Rückseite) zur Befestigung an der Maschine
Befestigungsvorschläge Endrahmen
–Typ E und H
Ausführung mit Klettverschluss
Befestigung erfolgt durch einen Rahmen aus PVC mit Klettverschluss.
Ein weiterer Klettstreifen wird direkt an der Maschine befestigt.
Diese Ausführung bietet folgende Vorteile:
- Schnelles Befestigen und Lösen des Balges
- Kostengünstig
Empfohlen für trockene Arbeitsumgebungen.
1 = Führungsrahmen aus PVC
2 = Endrahmen
3 = Führungsrahmen aus PVC
4 = Endrahmen
5 = Befestigungsflansch

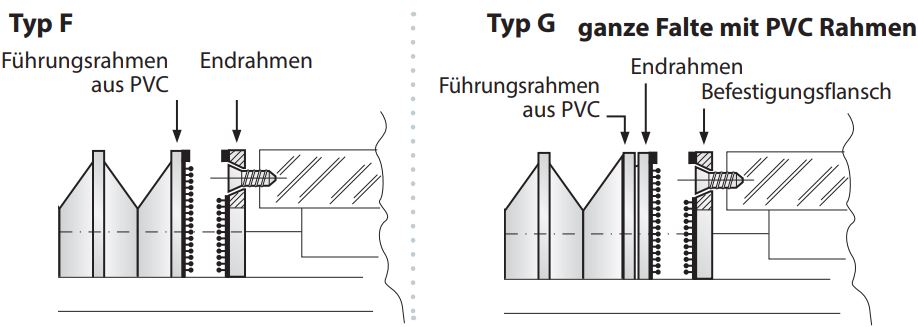

Befestigungsvorschläge Endrahmen
–Typ F und G
Befestigung mit Klettverschluss von HOHER FESTIGKEIT.
Endrahmen aus Stahlblech, Aluminium oder PVC, Form und Bohrungen gemäß Kundenzeichnung.
Diese Ausführung bietet folgende Vorteile:
- Schnelles Befestigen und Lösen des Balges
- Sichere, rundherum hermetische Abdichtung durch Moosgummi.
Einsatz auch in feuchter Arbeitsumgebung möglich.
Standardformen
Standardformen
Standardformen für thermogeschweißte Faltenbälge
UL-0S = Faltschürze
UL-2ST = Thermogeschweißter Faltenbalg mit zwei Schweißnähten und Auszugssperre auf der Balginnenseite
UL-1S = Einseitiger Faltenbalg mit PVC Stützrahmen
UL-3S = Thermogeschweißter Faltenbalg einseitig mit drei Schweißnähten
DL-DXC = Thermogeschweißter Faltenbalg mit zwei Schweißkanten
TL-SIM = Thermogeschweißter Faltenbalg mit drei Schweißkanten, symmetrische Form
TL-DXC = Thermogeschweißter Faltenbalg mit drei Schweißkanten, asymmetrische Form
TL-DXI = Thermogeschweißter Faltenbalg, schräge Form, mit drei Schweißkanten
CL-SIM = Thermogeschweißter Faltenbalg mit Umgriff, symmetrische Form, mit fünf Schweißkanten
QL-QUAD = Thermogeschweißter Faltenbalg, quadratische Form
QL-CAP = Thermogeschweißter Faltenbalg in Dachform
QL-RETT = Thermogeschweißter Faltenbalg, rechteckige Form
QL-ASI = Thermogeschweißter Faltenbalg mit Umgriff, asymmetrische Form, mit vier Schweißkanten
CL-ASI = Thermogeschweißter Faltenbalg mit Umgriff beidseitig, asymmetrische Form, mit fünf Schweißkanten
