Soufflet plat standard : plus de sécurité pour les guides de machines-outils.

La large gamme de soufflets standard de PEI garantit une protection optimale pour tous les types de machines-outils grâce à la polyvalence des formes et à la haute qualité des matériaux utilisés. Des tissus sélectionnés, garantis contre l’usure, assurent l’imperméabilité et la résistance aux hautes températures, ce qui fait des soufflets standard PEI la solution idéale pour la protection des composants des machines-outils.

Les soufflets plats thermosoudés en PEI sont constitués :

  • de la Coque du soufflet (1) : tissus résistant à l’eau, à l’huile, à la poussière du liquide de refroidissement et aux copeaux.
  • des Supports en PVC (2) : ils donnent de la rigidité à l’ensemble du soufflet et sont coupés sur mesure selon le profil du rail du client.
  • des Brides de montage (3 et 4) pour une fixation facile à la machine.

Tout lire
Données

Données

Soufflet plat standard

Définition des données pour le calcul du pack fermé de soufflets plats thermosoudés en PEI

P.A. = pack ouvert

C.P. = Emballage fermé

Course = paquet ouvert – paquet fermé

Ap = Ouverture du soufflet

B = Largeur du soufflet

a = Hauteur du soufflet

x = Hauteur du pli

Formules
Soufflet plat standard

Formule indicative pour le calcul du pack fermé de soufflets plats thermosoudés

* Voir la liste des matériaux

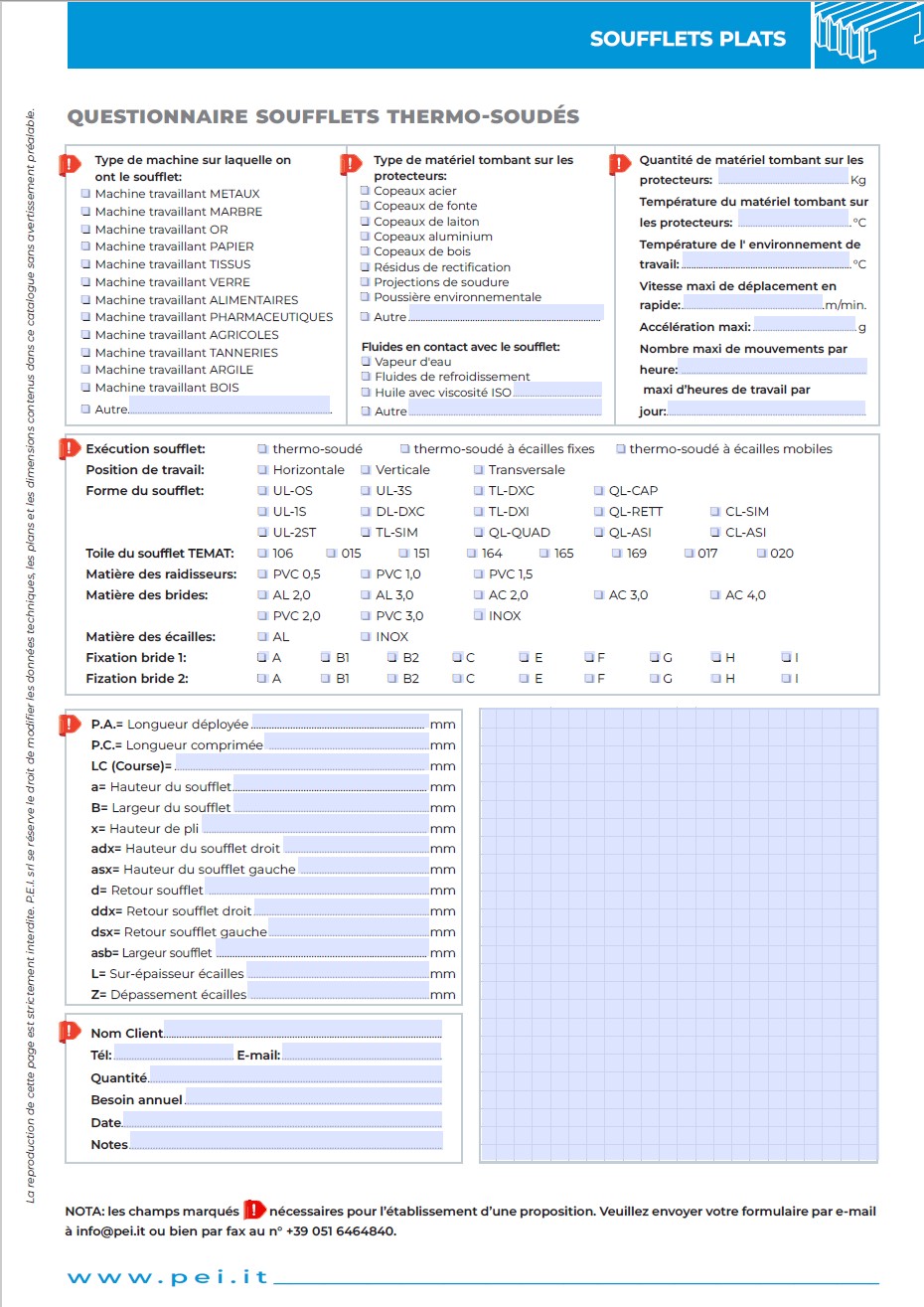

Contactez notre département technique

Soufflet plat standard

Exemple de calcul

* Supposons que le matériau du soufflet est codé

TEMAT015

** Supposons que l’épaisseur du support soit de 1 mm.

*** Supposons que l’épaisseur de la bride soit de 2 mm.

Voir la liste des matériaux

Matériaux standard

Matériaux standard

Les tissus sélectionnés par PEI ont une excellente résistance mécanique et résistent aux flexions et aux pliages qui se produisent lors du fonctionnement des machines. Ils ont une très bonne résistance aux produits pétroliers, aux huiles et à une forte abrasion, à de petites projections de soudure ou de matériaux incandescents.

Principales caractéristiques de résistance des matériaux des soufflets :

Code matière toileDescriptionEpaisseur
(mm)
Résistance à la chaleurPrincipales caractéristiques de résistance
Côté visibleInsert textileCôté interneContact instantané
°C
En continu
min. °Cmax. °C
TEMAT 106PtfePolyester Polyuréthanne0,30+200-30+120
Excellente tenue aux produits dérivés du pétrole, aux huiles et à une forte abrasion. Très bonne résistance à la flexion. Employé principalement sur les rectifieuses.
TEMAT 015PolyuréthannePolyesterPolyuréthanne0,25+200-30+ 90
Excellente tenue aux produits dérivés du pétrole, aux huiles et à une forte abrasion. Très bonne résistance à la flexion.
TEMAT 151PolyuréthannePolyesterPolyuréthanne0,35+200-30+ 90
TEMAT 164PolyuréthanneKevlar*Polyuréthanne0,35+350-30+180
Excellente tenue aux produits dérivés du pétrole, aux huiles et à une forte abrasion. Très bonne résistance à la flexion. Excellente résistance mécanique, le Kevlar a une excellente résistance à l’arrachement. Il est adapté aux conditions de travail difficiles, et accepte la présence de copeaux à température élevée.
TEMAT 165PolyuréthanneNomex*Polyuréthanne0,36+300-30+130
Excellente tenue aux produits dérivés du pétrole, aux huiles et à une forte abrasion. Très bonne résistance à la flexion. Excellente résistance mécanique, bonne résistance en présence de petites projections de soudure ou de matériaux incandescents. De nombreuses applications sur les machines de découpe laser. Autoextinguible.
TEMAT 169PolyuréthannePanox*/KevlarPolyuréthanne0,33+300-30+130
Excellente tenue aux produits dérivés du pétrole, aux huiles et à une forte abrasion. Excellente résistance mécanique et à la flexion. Bonne résistance en présence de petites projections de soudure ou de matériaux incandescents. Peut être considéré le meilleur tissu commercialisé pour applications sur les machines de découpe laser. Autoextinguible.
TEMAT 017PVCPolyesterPVC0,36+100-30+ 70
Conseillé en présence de poussières ambiantes, de petites projections de réfrigérants. Bonne tenue aux acides.
TEMAT 020PVCPolyesterPVC0,25+100-30+ 70

D’autres matériaux SPÉCIAL sont disponibles pour des domaines d’utilisation spécifiques. Veuillez vous adresser à notre service technique

Matériaux pour les brides de raccordement
Materiale supportiDescrizioneSpessore (mm)Note
PVC 05PVC0,50Lunghezza soffietto (B) fino a 300 mm
PVC 10PVC1,00Lunghezza soffietto (B) da 301 a 700 mm
PVC 15PVC1,50Lunghezza soffietto (B) da 701 a 1500 mm

Le support en PVC, qui est adapté à la géométrie du rail du client et soudé à chaque pli du soufflet, confère au soufflet thermosoudé une excellente stabilité.

Matériau de la bride

Materiale flangeDescrizioneSpessore (mm)
ALAluminium2-3-4-5
INOXAISI3041-1,5-2-2,5-3
ACAcier au carbon1-1,5-2-2,5-3-4-5
PVCPVC1-1,5-2-3

Le soufflet est ancré aux machines par l’extrémité du soufflet équipée de brides rigides en aluminium, acier inoxydable, acier au carbone et PVC.

Brides

Fixations

Soufflet plat standard
  1. = Bride de fixation

Systèmes de fixation des brides de raccordement

– Type A et Type I

  • Solution de la bride de raccordement de type A : bride recouverte par le tissu du soufflet (sans support final)
  • Solution de la bride de raccordement de type I : bride peinte et fixée au dernier support du soufflet
  • Solution avec bride de raccordement en tôle d’acier, aluminium ou PVC
  • Forme et perçage selon le dessin du client
Soufflet plat standard

Systèmes de montage des brides de raccordement

-Type B1 et Type B2

  • Solution de la bride de raccordement de type B1 : bride entièrement sortie du boîtier du soufflet
  • Solution de la bride de raccordement de type B2 : bride qui fait saillie vers l’extérieur du couvercle du soufflet.
  • Solution avec bride en tôle d’acier, aluminium ou PVC
  • Forme et perçage selon le dessin du client
Soufflet plat standard

Systèmes de montage des brides de raccordement

-Type C

  • Solution de la bride de raccordement de type C : bride peinte et fixée au dernier support de soufflet par des trous filetés.
  • Solution avec bride d’accouplement en tôle d’acier
  • Forme et perçage selon le dessin du client
  • Les trous des brides sont filetés
Soufflet plat standard
  1. = Cadre en PVC avec bande de fermeture
  2. = Bande à fixer sur la machine
  3. = Cadre en PVC
  4. = Bride de fixation
  5. = Bande à fixer sur la machine

Systèmes de montage des brides de raccordement

-Type E et H

Solution au moyen de la fermeture VELCRO.

La tâche de la bride de raccordement est assurée par un support en PVC sur lequel est appliqué un VELCRO. Une bande velcro est fixée directement sur la machine.
Cette solution offre les avantages suivants :

  • Application et retrait rapides du soufflet
  • Faible coût

Recommandé dans un environnement de travail sec

Soufflet plat standard
  1. = Cadre en PVC
  2. = Bride de fixation
  3. = Cadre en PVC
  4. = Bride de fixation
  5. = Contre bride

Systèmes de brides de raccordement

-Type F et G ( Entourage PVC )

Solution de fixation à haute ténacité.

La bride d’accouplement est fabriquée en tôle d’acier, en aluminium ou en PVC, avec la forme et la perforation selon le dessin du client.

Cette solution offre les avantages suivants

  • Application et retrait rapides du soufflet
  • Parfaire l’étanchéité du périmètre en appliquant de la mousse.

Recommandé dans les environnements de travail humides

Geométrie

Geométrie

Soufflet plat standard

Géométries standard pour les soufflets plats thermosoudés

UL-2ST = soufflet soudé sur deux côtés avec bande de traction interne
UL-3S = Soufflet thermosoudé d’un côté avec trois coutures
DL-DXC = Soufflet thermosoudé avec deux côtés soudés
TL-SIM = Soufflet thermosoudé avec trois côtés soudés et configuration symétrique
TL-DXC = Soufflet thermosoudé sur 3 côtés avec configuration asymétrique
TL-DXI = Soufflet thermosoudé incliné avec trois côtés soudés
CL-SIM = Soufflet thermoscellé à cinq côtés soudés et à configuration symétrique
QL-QUAD = Soufflet carré thermosoudé
QL-CAP = Soufflet thermosoudé avec deux côtés inclinés
QL-RETT = Soufflet rectangulaire thermosoudé
QL-ASI = Soufflet thermosoudé avec quatre côtés soudés et configuration asymétrique
CL-ASI = Soufflet thermoscellé à cinq côtés soudés et à configuration asymétrique
