Dikişli dairesel koruyucu körükler
Dikişli dairesel koruyucu körükler
Çok küçük kapalı paket ile aşınmaya karşı güçlü mukavemet gerektiğinde kullanılmaktadır. Son derece güvenilir olmalarının yanı sıra dikişli dairesel körükler teçhizat maliyeti gerektirmemekte, mekanik ve dinamik strese karşı yüksek mukavemet sergilemektedir.
Soğutucu sıvılara ve yağlara dayanıklı olup, 20 mm’den başlayan asgari iç çapları bulunmaktadır.
Dikişli dairesel körükler yüksek sıcaklıklara uygun olup, ihtiyaca bağlı olarak dış çapları herhangi bir değere sahip olabilir. Kılavuz maşonlar ve takviye halkaları ile mevcuttur.
Dikişli dairesel körükler, uygun kalite/fiyat oranına sahip optimum korumayo arayanlar için idealdir.
Veriler

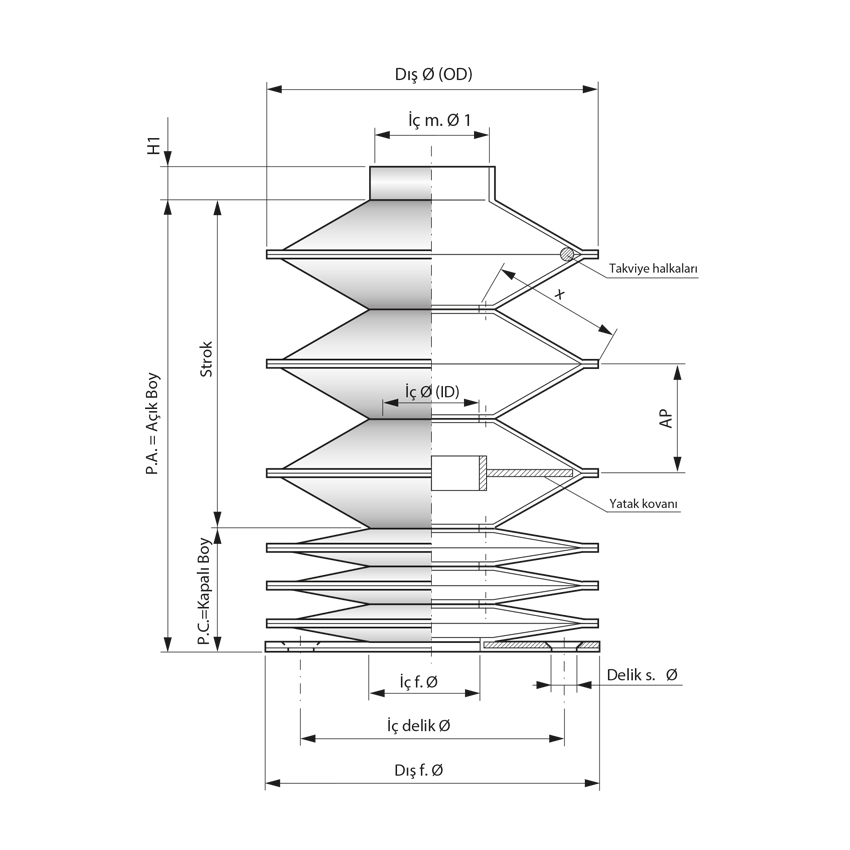

Tip A
Tip A bağlantı sistemli körükler bir maşona ve bir flanşa sahiptir
Körük verileri:
Ø diş. (OD) = Dairesel körüğün dış çapı
Ø iç m. = Maşonun iç çapı
Ø iç (ID) = Körüğün iç çapı
Ø iç f = Flanşın iç çapı
Ø iç delik = Flanş delikleri eksen aralığın çapı
Ø diş. f. = Flanş dış çapı
P.A. = Açık Boy
P.C. = Kapalı Boy
Strok = P.A. – P.C.
AP = Adım Açıklığı
X = Katlama yüksekliği

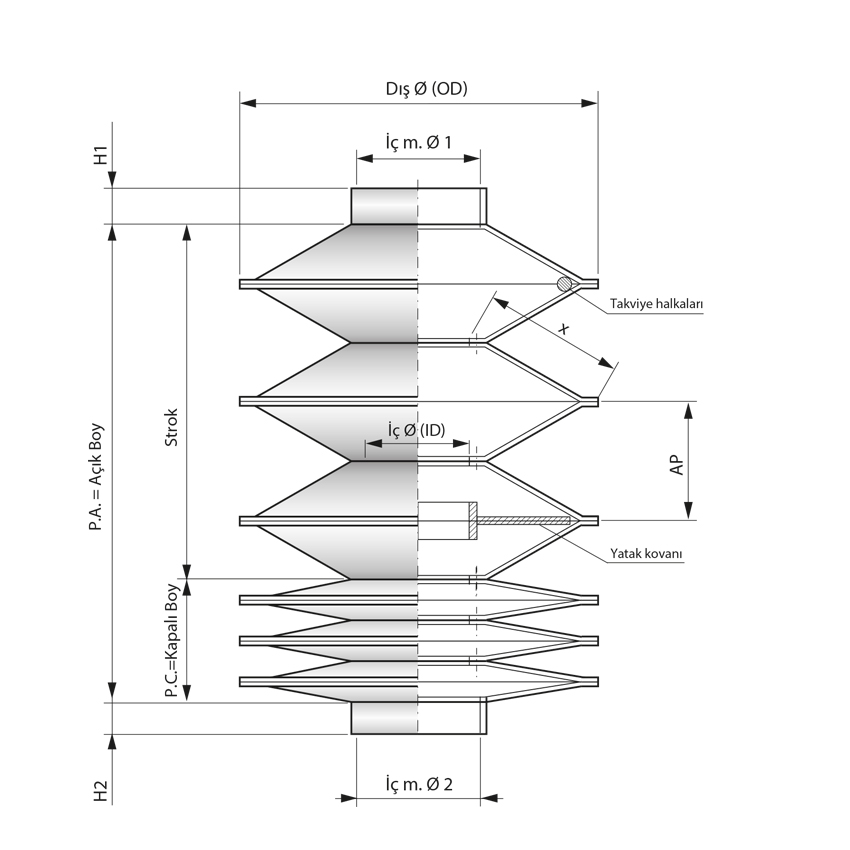

Tip B
Tip B bağlantı sistemli körükler iki maşona sahiptir
Körük Verileri:
Ø dış (OD) = Dairesel körüğün dış çapı
Ø iç m = Maşonun iç çapı
Ø iç (ID) = Körük iç çapı
P.A. = Açık Boy
P.C. = Kapalı Boy
Strok = P.A. – P.C.
AP = Adım Açıklığı
X = Katlama yüksekliği

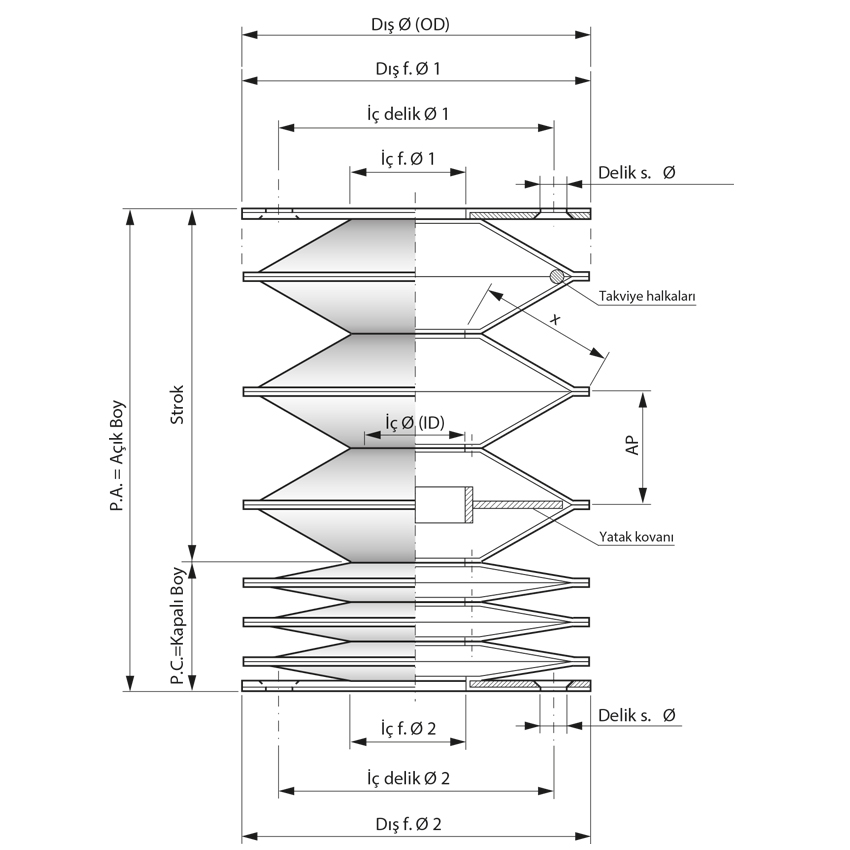

Tip C
Tip C bağlantı sistemli körükler iki flanşa sahiptir
Körük Verileri:
Ø dış (OD) = Dairesel körüğün dış çapı
Ø iç (ID) = Körüğün iç çapı
Ø iç f = Flanşın iç çapı
Ø iç delik = Flanş delikleri eksen aralığın çapı
Ø dış f = Flanş dış çapı
P.A. = Açık Boy
P.C. = Kapalı Boy
Strok = P.A. – P.C.
AP = Adım Açıklığı
X = Katlama yüksekliği
Standart malzemeler
Mümkün olan malzemeler
- Neopren* kaplı polyester (0,3 ila 1,2 kalınlık)
- PVC kaplı polyester (0,3 ila 0,7 kalınlık)
- PEI kodu TEMAT007: Neopren* ve Hypalon* ile kaplı Kevlar*
- PEI kodu TEMAT164 – TEMAT165: Poliüretan ile kaplı Kevlar*/Nomex*
- PEI kodu TEMAT009: Silikon ve Neopren* ile kaplı cam elyaf
- PEI Kodu TEMAT011: Alüminize Kumaş
- PEI Kodu TEMAT081: 0,5 kalınlığında PVC ile kaplı polyester – BEYAZ
* Neopren, Hypalon, Kevlar ve Nomex, Dupont’un patentli markalarıdır.
Talep üzerine başka malzemeler de temin edilebilir: teknik departmanımıza iletişime geçiniz.

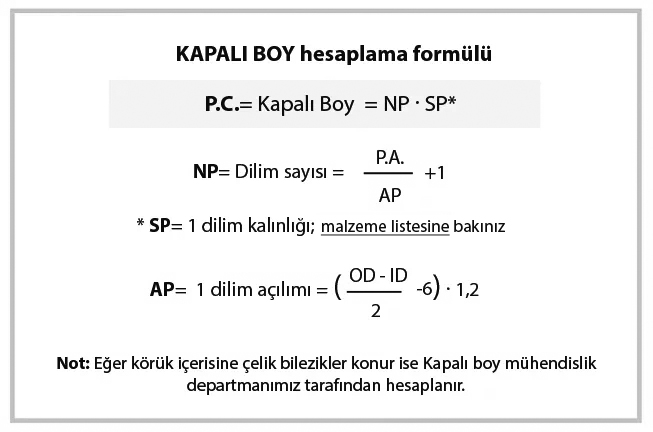

Formüller
Formüller
Kapalı paket hesaplama formülü bkz. Malzeme listesini
