Soffietti di protezione circolari

Si utilizzano quando occorre una forte resistenza all’usura con un pacco chiuso molto ridotto.

Oltre ad essere molto affidabili, i soffietti circolari cuciti non comportano costi di attrezzatura e assicurano un’alta resistenza allo stress meccanico e dinamico.

Sono resistenti a liquidi refrigeranti ed oli e presentano un diametro interno minimo a partire da 20 mm.

I soffietti circolari cuciti sono idonei per alte temperature e possono essere realizzati con un diametro esterno di qualsiasi dimensione a seconda delle esigenze.

Sono disponibili con boccole di guida ed anelli di rinforzo. I soffietti circolari cuciti sono la soluzione ideale per chi cerca una protezione ottimale con un buon rapporto qualità/prezzo.

Dati

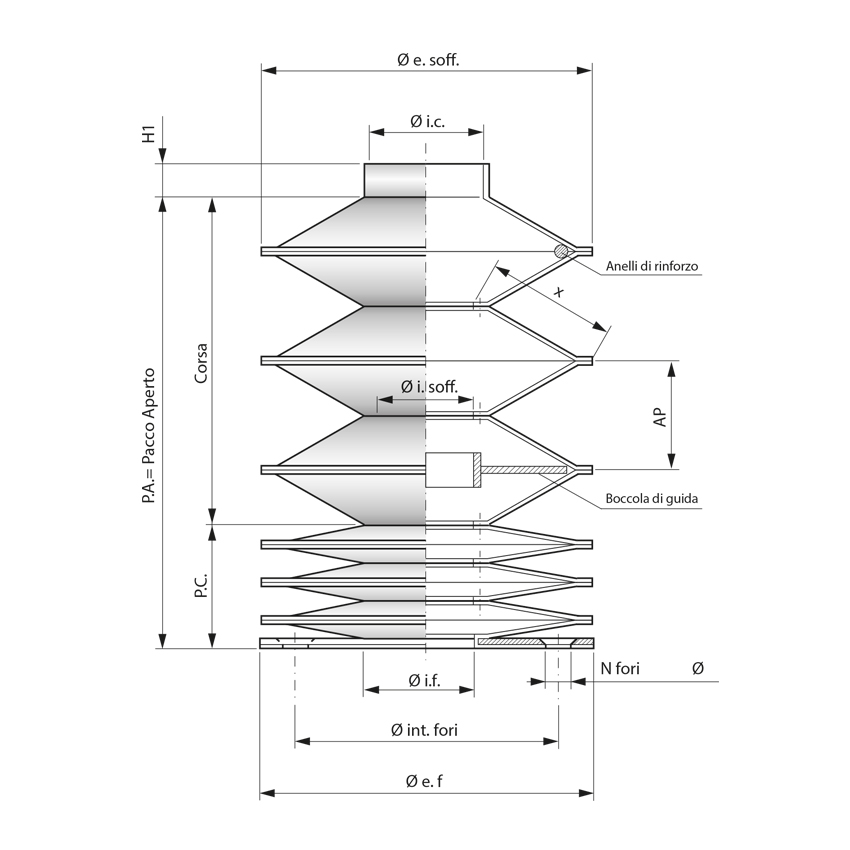

Schema di fissaggio A

Soffietti di protezione circolari cuciti

Soffietti con il sistema di fissaggio tipo A hanno con collare e una flangia

Dati soffietto

Ø e. soff. = Diametro esterno soffietto circolare
Ø i.c. = Diametro interno collare
Ø i. soff. = Diametro interno soffietto
Ø i.f. = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f  = Diametro esterno flangia
P.A. = Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
AP = Apertura Passo
X = Altezza piega soffietto

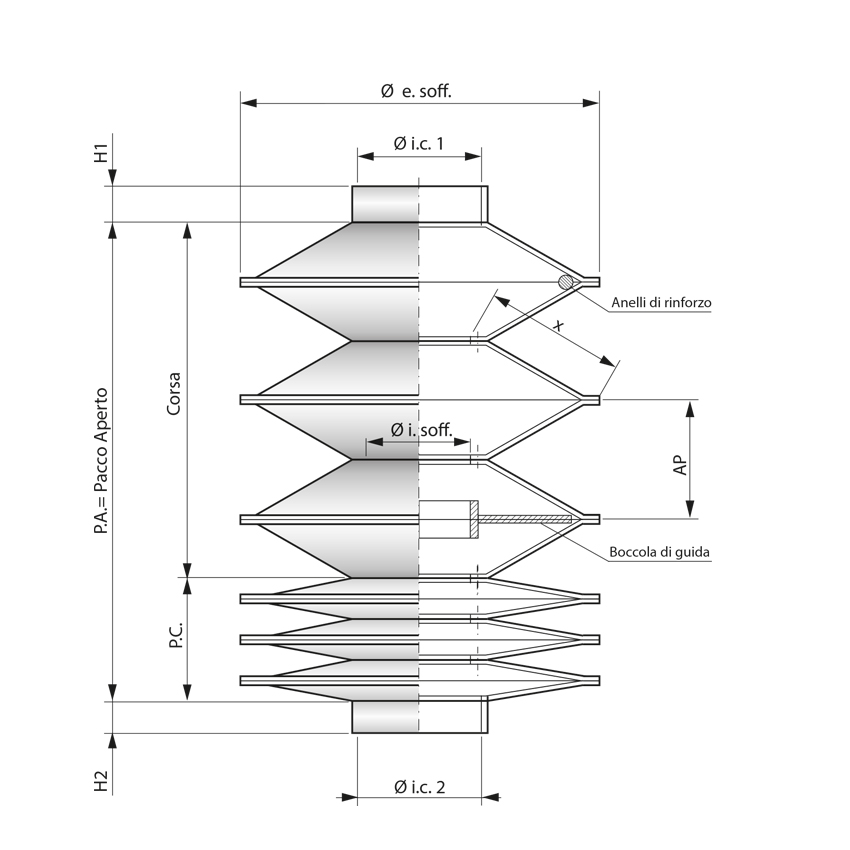

Schema di fissaggio B

Soffietti di protezione circolari cuciti

Soffietti con il sistema di fissaggio tipo B hanno con due collari

Dati soffietto:

Ø e. soff. = Diametro esterno soffietto circolare
Ø i.c. = Diametro interno collare
Ø i. soff. = Diametro interno soffietto
P.A. = Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
AP = Apertura Passo
X = Altezza piega

Schema di fissaggio C

Soffietti di protezione circolari cuciti

Soffietti con il sistema di fissaggio tipo C hanno due flange

Dati soffietto:

Ø e. soff. = Diametro esterno soffietto circolare
Ø i. soff. = Diametro interno soffietto
Ø i.f. = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f. = Diametro esterno flangia
P.A. = Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
AP = Apertura Passo
X = Altezza piega

Materiali standard

Materiali disponibili per i soffietti circolari cuciti

  • Poliestere spalmato con Neoprene* (spessori da 0,3 a 1,2)
  • Poliestere spalmato con PVC (spessori da 0,3 a 0,7)
  • Codice PEI TEMAT007: Kevlar* spalmato con Neoprene* ed Hypalon*
  • Codici PEI TEMAT164-TEMAT165: Kevlar*/Nomex* spalmato con Poliuretano
  • Codice PEI TEMAT009: Fibra di vetro spalmata con Silicone e Neoprene*
  • Codice PEI TEMAT011: Tessuto Alluminizzato
  • Codice PEI TEMAT081: Poliestere spalmato in PVC spessore 0,5 – BIANCO

* Neoprene, Hypalon, Kevlar e Nomex sono marchi registrati Dupont.

A richiesta sono disponibili ulteriori materiali: consultare il nostro ufficio tecnico.

Formule

Formule

Soffietti di protezione circolari cuciti

Formule per il calcolo del pacco Chiuso

Vedi la lista dei Materiali
