Šité kruhové měchy

Si utilizzano quando occorre una forte resistenza all’usura con un pacco chiuso molto ridotto. Oltre ad essere molto affidabili, i soffietti circolari cuciti non comportano costi di attrezzatura e assicurano un’alta resistenza allo stress meccanico e dinamico. Sono resistenti a liquidi refrigeranti ed oli e presentano un diametro interno minimo a partire da 20 mm. I soffietti circolari cuciti sono idonei per alte temperature e possono essere realizzati con un diametro esterno di qualsiasi dimensione a seconda delle esigenze. Sono disponibili con boccole di guida ed anelli di rinforzo. I soffietti circolari cuciti sono la soluzione ideale per chi cerca una protezione ottimale con un buon rapporto qualità/prezzo.

Legenda

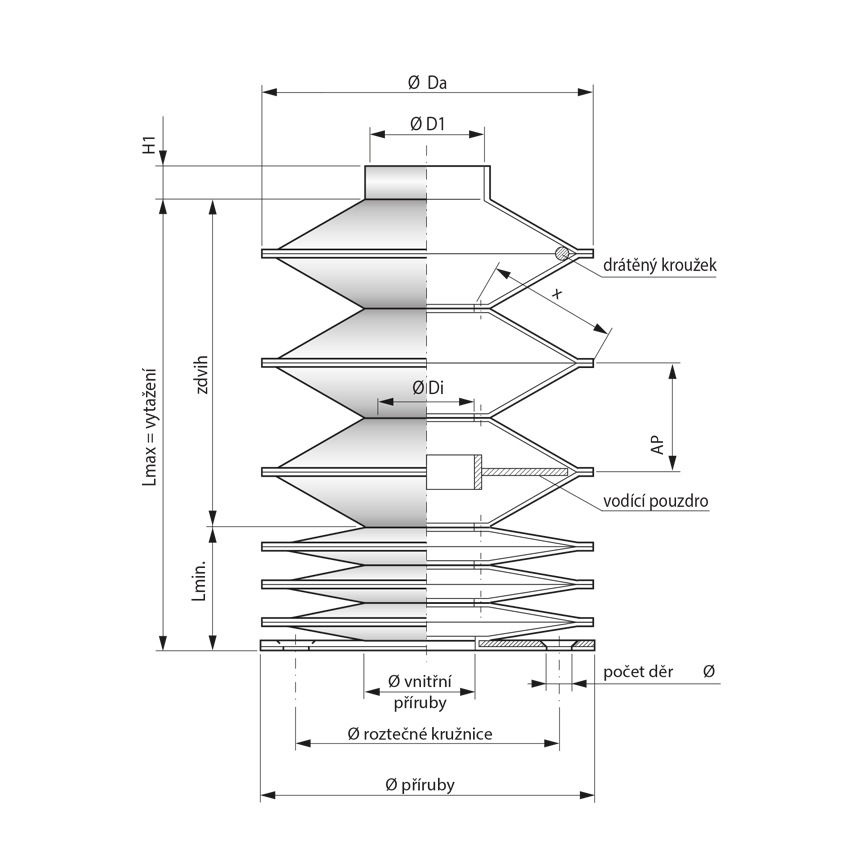

Schémata upevnění typu A

Šité kruhové měchy

Měchy s upevňovacím systémem typu A mají nákružek a přírubu

Legenda měchu
Ø esoff. = Vnější průměr kruhového měchu
Ø i.c. = Vnitřní průměr nákružku
Ø i. soff.   = Vnitřní průměr měchu
Ø i.f.          = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f       = Vnější průměr příruby
P.A.    = Roztažený měch
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

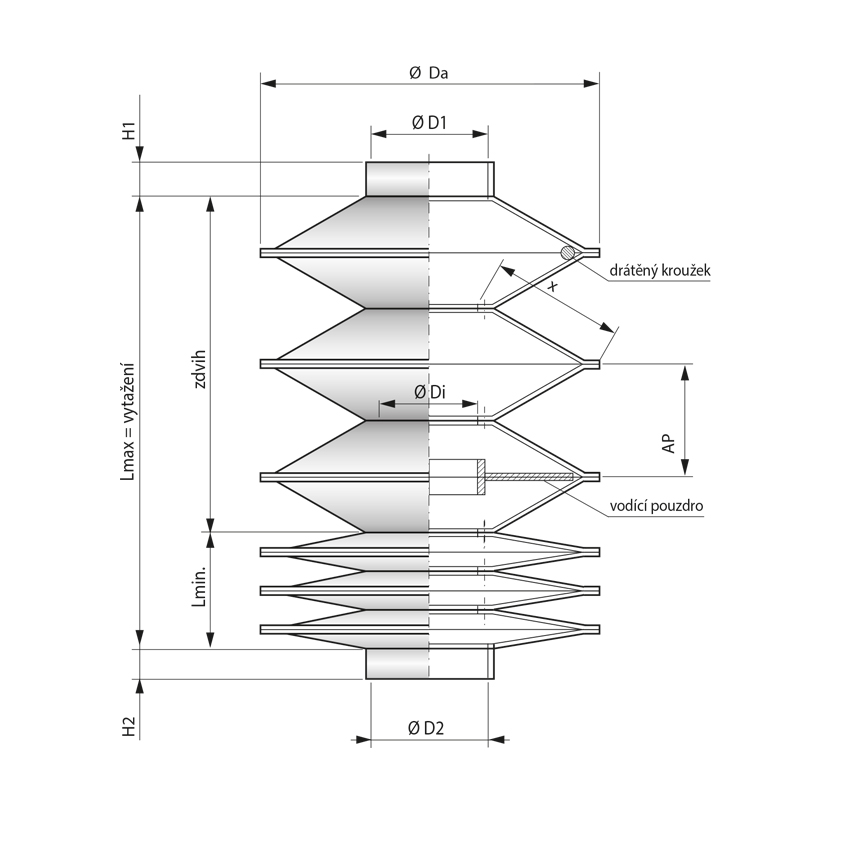

Schémata upevnění typu B

Šité kruhové měchy

Měchy s upevňovacím systémem typu B mají dva nákružky

Legenda měchu
Ø esoff. = Vnější průměr kruhového měchu
Ø i.c. = Vnitřní průměr nákružku
Ø i. soff.   = Vnitřní průměr měchu
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

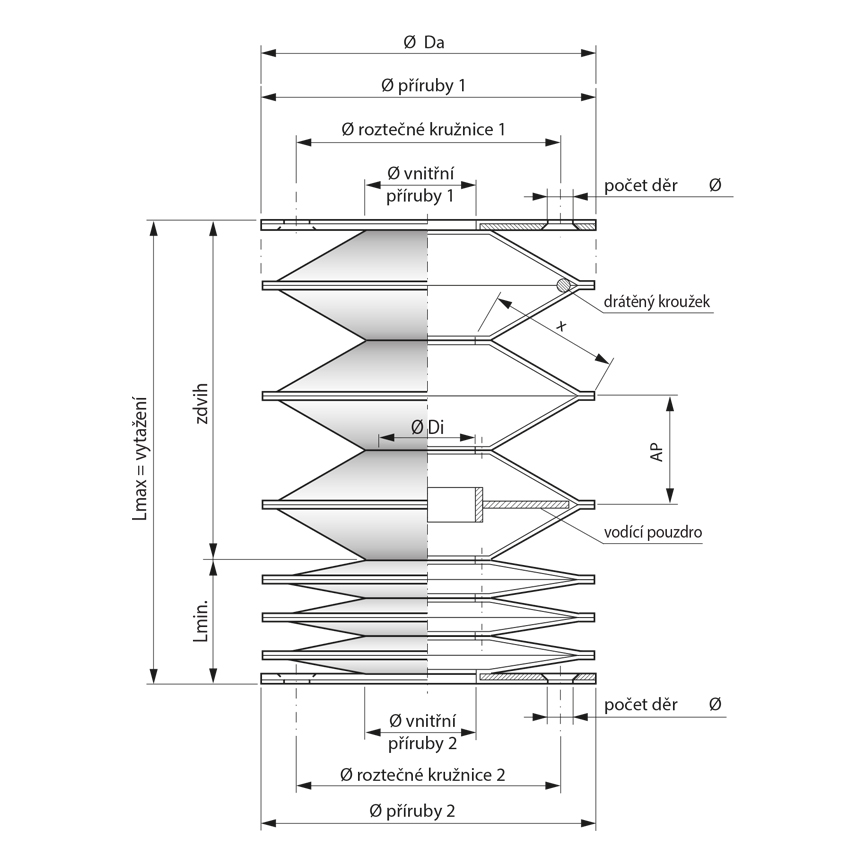

Schémata upevnění typu C

Šité kruhové měchy

Měchy s upevňovacím systémem typu C mají dvě příruby

Legenda měchu
Ø esoff. = Vnější průměr kruhového měchu
Ø i. soff.   = Vnitřní průměr měchu
Ø i.f.          = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f       = Vnější průměr příruby
P.A.    = Roztažený měch
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

Standardní materiály

Dostupné materiály

  • Codice PEI  TEMAT002: Poliestere spalmato con Neoprene* ed Hypalon*
  • Codice PEI TEMAT017-018-019: Poliestere spalmato con PVC
  • Codice PEI TEMAT0151-TEMAT164-TEMAT165-TEMAT169: Poliestere spalmato con Poliuretano
  • Codice PEI TEMAT007: Kevlar* spalmato con Neoprene* ed Hypalon*
  • Codice PEI TEMAT169: Kevlar* spalmato con Poliuretano
  • Codice PEI TEMAT009: Fibra di vetro spalmata con Silicone e Neoprene*
  • Codice PEI TEMAT011: Tessuto Alluminizzato

* Neoprene, Hypalon e Kevlar sono marchi registrati Dupont .

Další materiály jsou k dispozici na vyžádání: obraťte se na naše technické oddělení.

Vzorce

Vzorce

Šité kruhové měchy

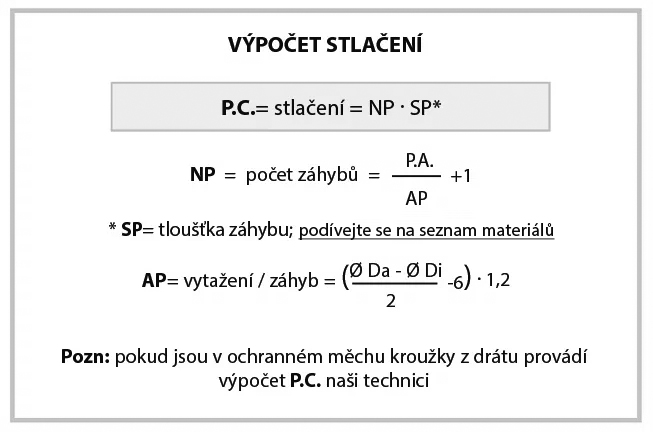

Vzorce pro výpočet stlačeného měchu
