Soufflet de protection circulaires

Ils sont utilisés lorsqu’une résistance élevée à l’usure est requise dans un très petit boîtier fermé. En plus d’être très fiables, les soufflets circulaires cousus n’entraînent pas de frais d’outillage et offrent une grande résistance aux contraintes mécaniques et dynamiques. Ils sont résistants aux liquides de refroidissement et aux huiles et ont un diamètre interne minimum de 20 mm ou plus. Les soufflets circulaires cousus sont adaptés aux hautes températures et peuvent être fabriqués avec un diamètre extérieur de n’importe quelle taille pour répondre à vos besoins. Ils sont disponibles avec des douilles de guidage et des anneaux de renforcement. Les soufflets circulaires cousus sont la solution idéale si vous recherchez une protection optimale à un bon rapport prix/performance.

Données

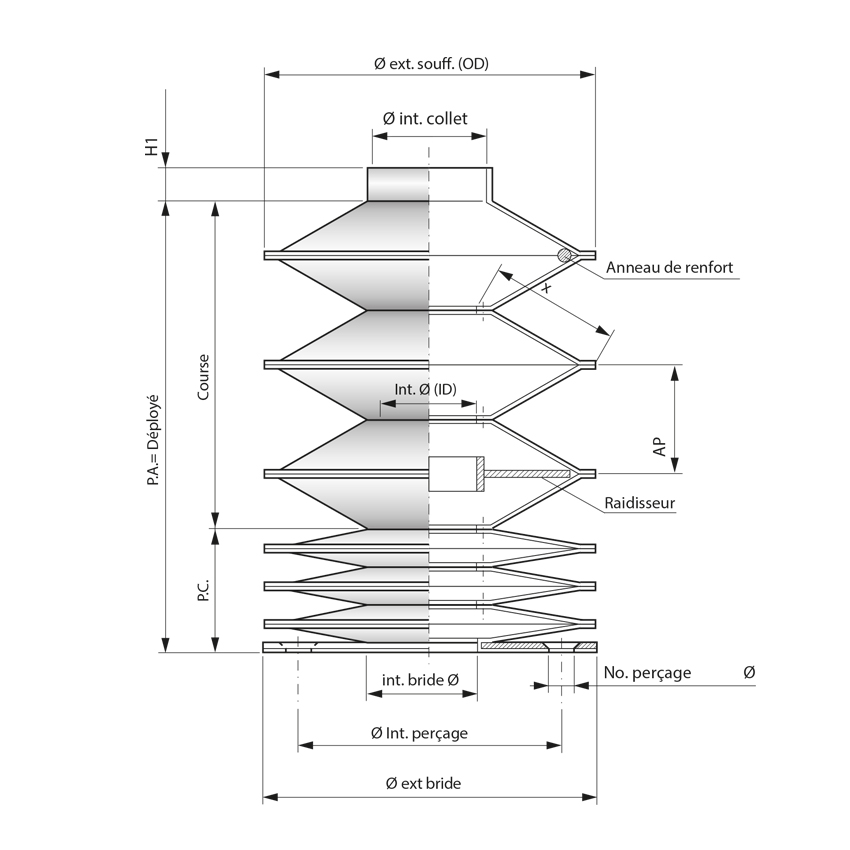

Schémas de fixation Type A

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type A ont un col et une bride.

Données sur les soufflets

Ø par ex. = Diamètre extérieur du soufflet circulaire
Ø i.c. = Diamètre intérieur du collier
Ø i. soff. = diamètre interne du soufflet
Ø i.f. = Diamètre interne de la bride
Ø trous int. = diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Open Pack
P.C. = Pack fermé
Course = P.A. – P.C.
AP = Étape d’ouverture
X = Hauteur de pliage

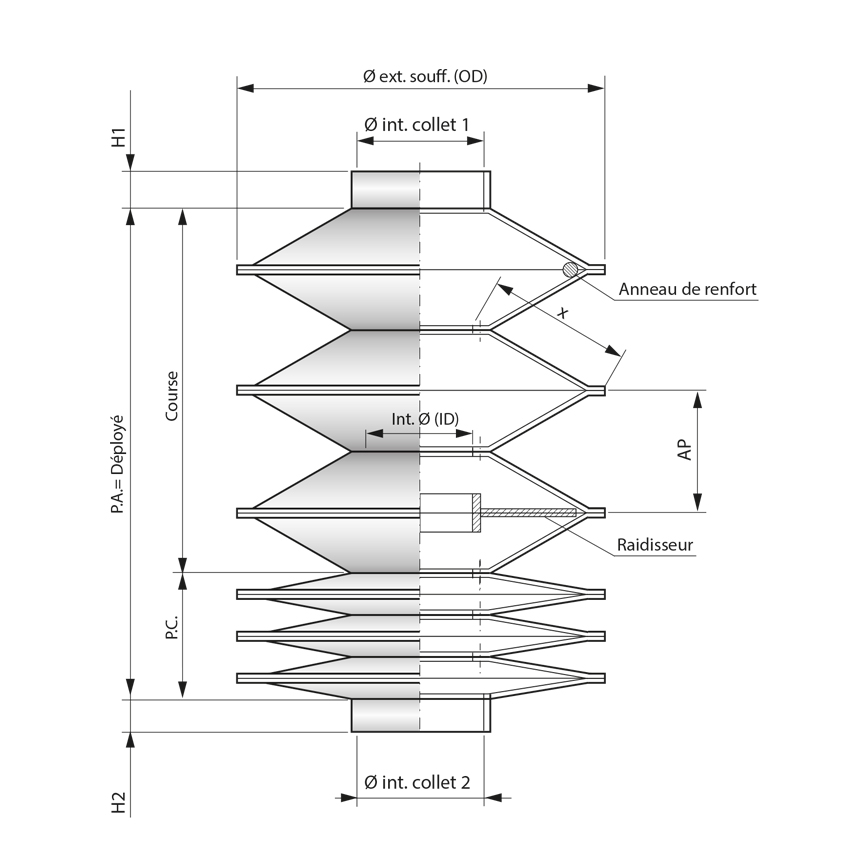

Schémas de fixation Type B

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type B ont deux colliers.

Données sur les soufflets:

Ø par ex. = Diamètre extérieur du soufflet circulaire
Ø i.c. = Diamètre intérieur de la collerette
Ø i. soff. = diamètre interne du soufflet
P.A. = Open Pack
P.C. = Paquet fermé
Course = P.A. – P.C.
AP = Étape d’ouverture
X = Hauteur de pliage

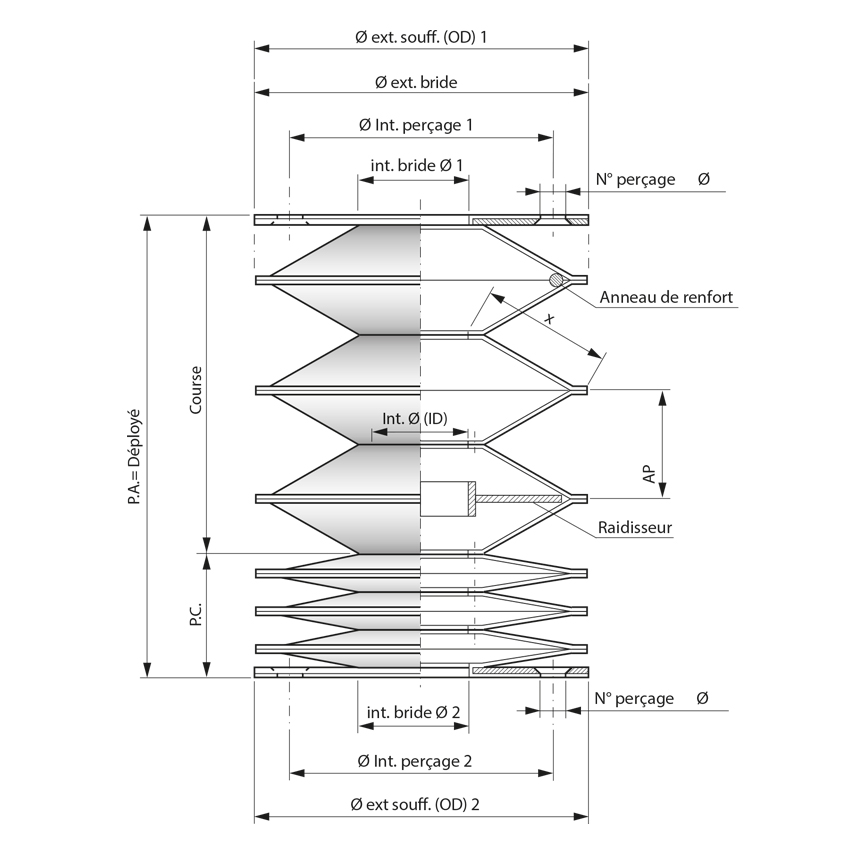

Schémas de fixation de type C

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type C ont deux brides

Données sur les soufflets:

Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i. soff. = Diamètre intérieur du soufflet
Ø i.f. = Diamètre intérieur de la bride
Ø trous int. = diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Open Pack
P.C. = Pack fermé
Course = P.A. – P.C.
AP = Étape d’ouverture
X = Hauteur de la courbure

Matériaux standard

Matériaux disponibles pour les soufflets circulaires cousus

  • Code PEI TEMAT002 : Polyester enduit de Néoprène* et d’Hypalon*.
  • PEI code TEMAT017-018-019 : Polyester enduit de PVC
  • Code PEI TEMAT0151-TEMAT164-TEMAT165-TEMAT169 : Polyester enduit de polyuréthane.
  • PEI code TEMAT007 : Kevlar* enduit de Néoprène* et d’Hypalon*.
  • Code PEI TEMAT169 : Kevlar* avec revêtement polyuréthane.
  • Code PEI TEMAT009 : Fibre de verre enduite de silicone et de Néoprène*.
  • Code PEI TEMAT011 : Tissu aluminisé

* Neoprene, Hypalon e Kevlar sono marchi registrati Dupont .

D’autres matériaux sont disponibles sur demande : consultez notre service technique.

Formules

Formules

Soufflet de protection circulaires cousus

Formules de calcul du paquet fermé

Voir la liste des matériaux
