Schutzfaltenbälge rund

Sie werden eingesetzt wenn eine starke Drehungsbelastberkeit gefordert ist bei einem gleichzeitig sehr geringen Zusammendruckmaß. Runde genähte  Faltenbälge sind sehr zuverlässig, nicht mit Werkzeugkosten verbunden und haben eine hohe Beständigkeit bei mechanischer und dynamischer Beanspruchung. Sie sind öl- und kühlmittelbeständig. Der Mindestinnendurchmesser liegt bei 20 mm, der Außendurchmesser kann nach Wunsch gefertigt werden. Diese Faltenbälge sind für hohe Temperaturen geeignet und mit Versteifungs- und Drahtringen lieferbar. Diese Faltenbalgart bietet sich an wenn ein optimaler Schutz zu einem sehr guten Qualität/Preis – Verhältnis gefordert ist.

Balgdaten

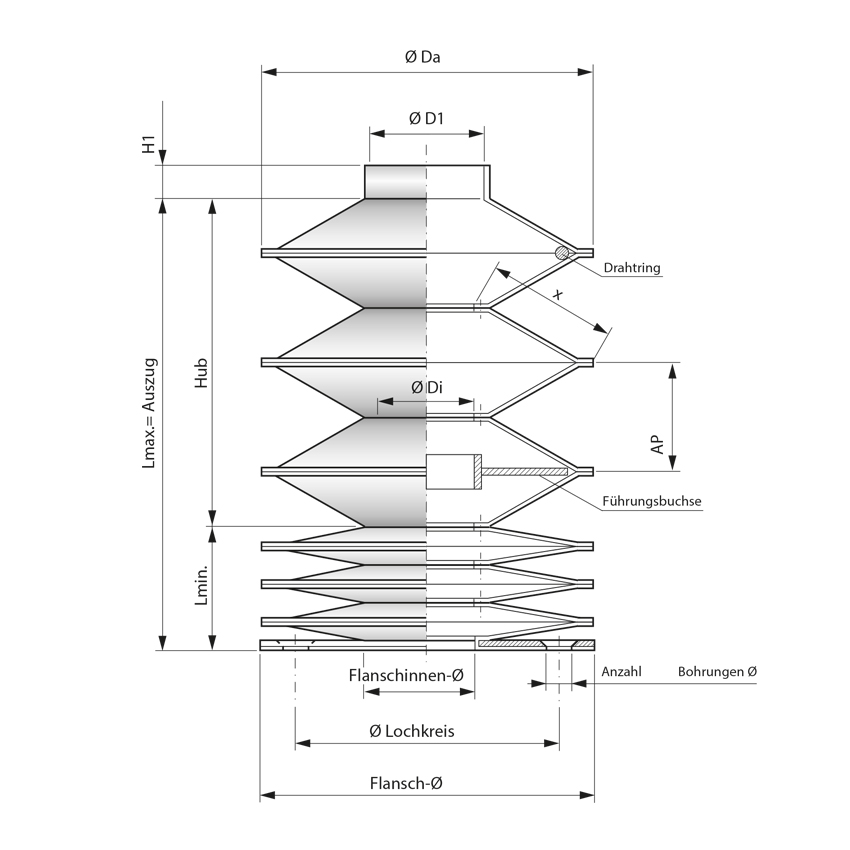

Befestigungssystem Typ A

Runde Faltenbälge, genäht

Faltenbälge mit Befestigungssystem Typ A haben eine Schlauch- und eine Flanschseite

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1  = Innendurchmesser Schlauchanschluß
Ø Di  = Innendurchmesser Balg
F.i.-Ø= Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø    = Außendurchmesser Flansch
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

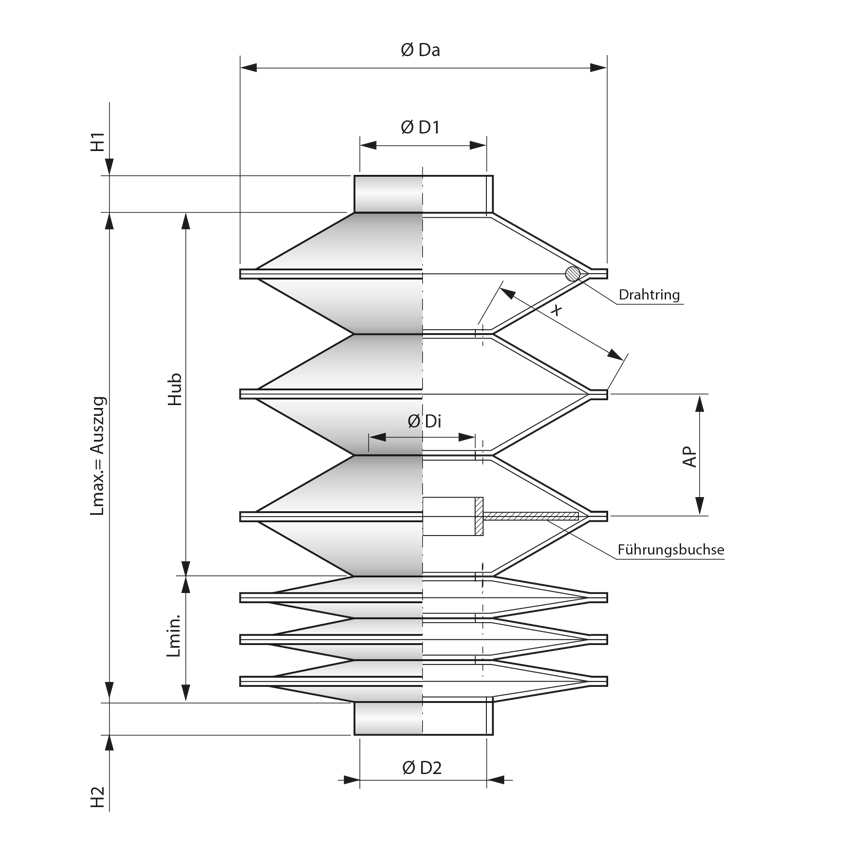

Befestigungssystem Typ B

Runde Faltenbälge, genäht

Faltenbälge mit Befestigungssystem Typhaben zwei Schlauchanschlüsse

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1  = Innendurchmesser Schlauchanschluß
Ø Di  = Innendurchmesser Balg
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

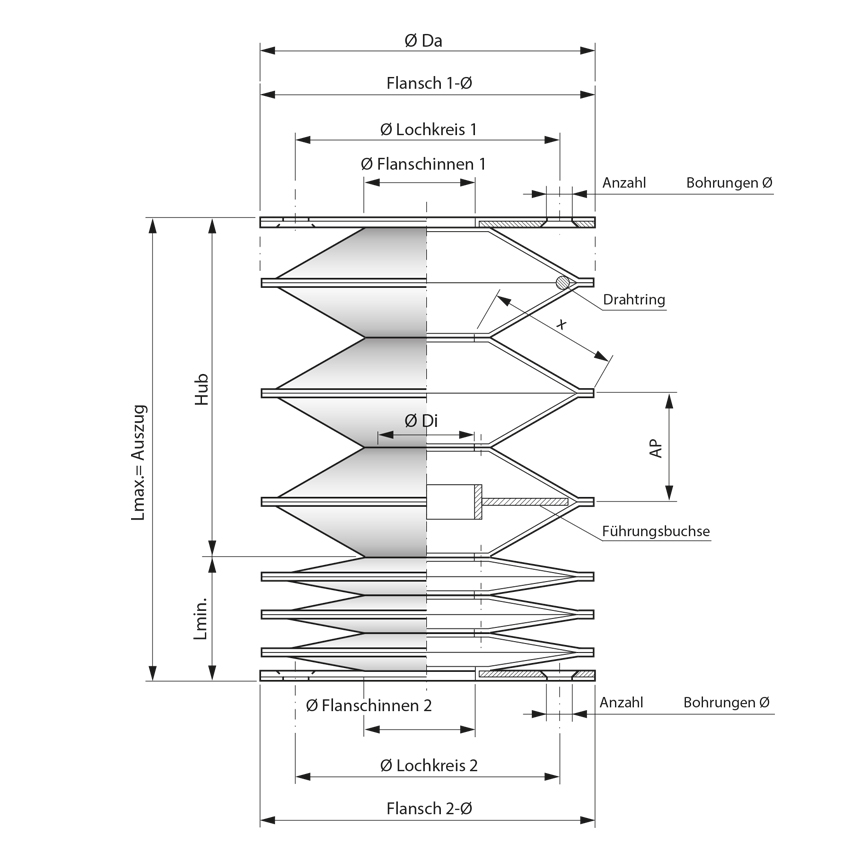

Befestigungssystem Typ C

Runde Faltenbälge, genäht

Faltenbälge mit Befestigungssystem Typhaben zwei Flanschseiten

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø Di  = Innendurchmesser Balg
F.i.-Ø= Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø    = Außendurchmesser Flansch
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

Standardmaterialien

Erhältliche Materialien für runde genähte Faltenbälge

  • P.E.I.  TEMAT002: Polyester beschichtet mit Neoprene* und Hypalon*
  • P.E.I. TEMAT017-018-019: Polyester beschichtet mit PVC
  • P.E.I. TEMAT0151-TEMAT164-TEMAT165-TEMAT169: Polyester beschichtet mit Polyurethan
  • P.E.I. TEMAT007: Kevlar* beschichtet mit Neoprene* und Hypalon*
  • P.E.I. TEMAT169: Kevlar* beschichtet mit Polyurethan
  • P.E.I. TEMAT009: Glasfaser beschichtet mit Silikon und Neoprene*
  • P.E.I. TEMAT011: Aluminiumbeschichtetes Gewebe

* Neoprene, Hypalon und Kevlar sind registrierte Markennamen der Firma Dupont.

Auf Wunsch sind weitere Materialien erhältlich, bitte kontaktieren Sie unser Konstruktionsbüro.

Formeln

Berechnungsformeln

Runde Faltenbälge, genäht

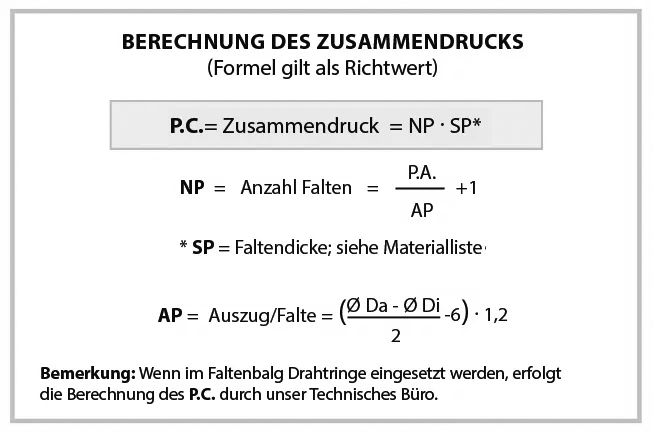

Berechnungsformel für das Zusammendruckmaß
