Fuelles circulares conformados y con apertura

Los fuelles circulares conformados y con apertura se utilizan siempre que se requiere una gran resistencia mecánica. Se caracterizan por una excelente resistencia al estrés mecánico así como a los refrigerantes y aceites.Los fuelles circulares conformados y con apertura también están disponibles en forma cónica según las necesidades. No implican costes de equipamiento y tienen una excelente relación calidad/precio. Bajo pedido, los fuelles circulares conformados y con apertura están disponibles con anillos de guía y anillos de refuerzo.

Con apertura

Fuelles circulares conformados y con apertura

Protecciones de fuelle circulares conformadas y con apertura

Bajo pedido, el fuelle conformado está disponible con apertura longitudinal, adecuado para aquellos casos en los que es necesario montar el fuelle sin tener que desmontar el componente a proteger.

Datos

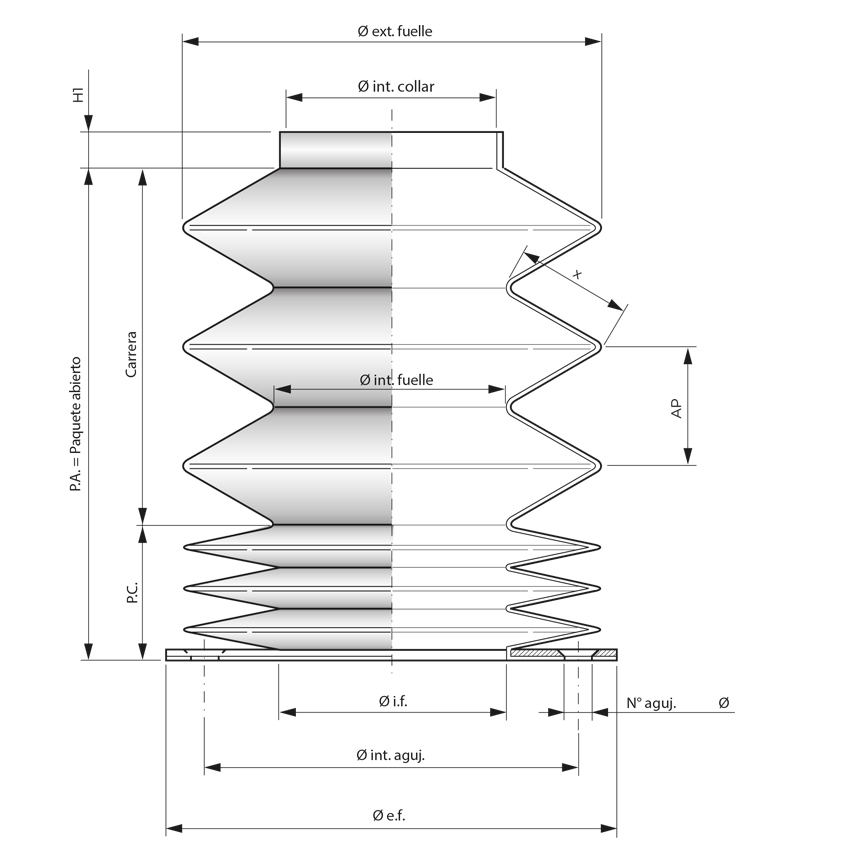

Tipo A

Protecciones de fuelle circulares conformadas y con apertura

Fuelles con sistema de fijación tipo A tienen un collar y una brida

Datos:
Ø e. fuel. = Diámetro exterior fuelle circular
Ø i. fuel.   = Diámetro interior fuelle
Ø i.c.= Diámetro interior collar 1
H = Altura collar superior
Ø i.b. = Diámetro interior brida
Ø int. orificios = Diámetro distancia entre ejes orificios brida
Ø e. b. = Diámetro exterior brida
Ø int. orificios= Diámetro distancia entre ejes orificios brida
P.A.= Paquete abierto
P.C. = Paquete cerrado
Carrera = P.A. – P.C.
X = Altura pliegue fuelle
AP = Abertura paso

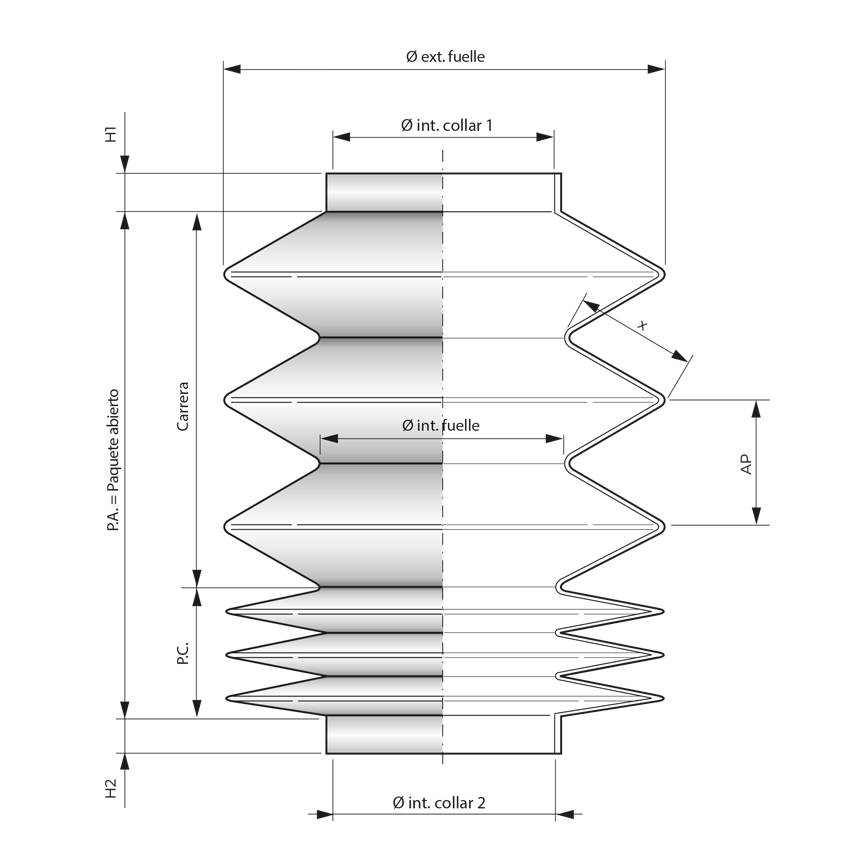

Tipo B

Protecciones de fuelle circulares conformadas y con apertura

Fuelles con sistema de fijación tipo B tienen dos collares

Datos:
Ø e. fuel. = Diámetro exterior fuelle circular
Ø i. fuel.   = Diámetro interior fuelle
Ø i.c.= Diámetro interior collar 1
H = Altura collar superior
P.A.= Paquete abierto
P.C. = Paquete cerrado
Carrera = P.A. – P.C.
X = Altura pliegue fuelle
AP = Abertura paso

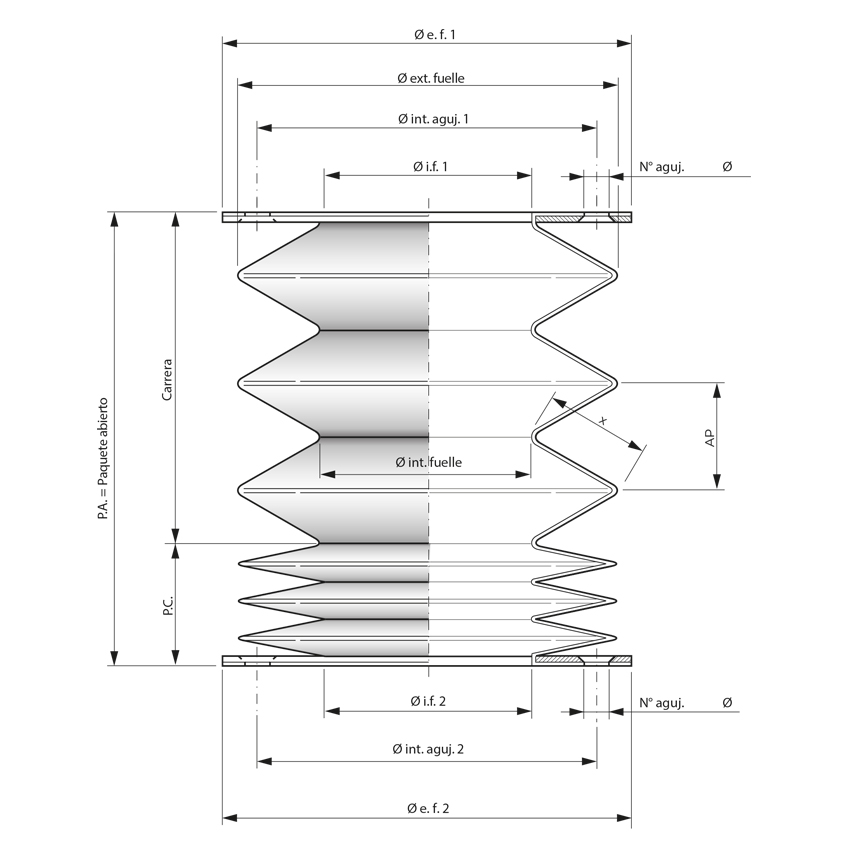

Tipo C

Protecciones de fuelle circulares conformadas y con apertura

Fuelles con sistema de fijación tipo C tienen dos bridas

Datos:
Ø e. fuel. = Diámetro exterior fuelle circular
Ø i. fuel.   = Diámetro interior fuelle
Ø i.c.= Diámetro interior collar 1
Ø i.f. = Diámetro interior brida
Ø int. orificios = Diámetro distancia entre ejes orificios brida
Ø e. b. = Diámetro exterior brida
Ø int. orificios= Diámetro distancia entre ejes orificios brida
P.A.= Paquete abierto
P.C. = Paquete cerrado
Carrera = P.A. – P.C.
X = Altura pliegue fuelle
AP = Abertura paso

Materiales estándares

Materiales disponibles

  • Poliéster recubierto con Neoprene* y Hypalon* cód. PEI TEMAT002
  • Poliéster recubierto con PCV cód. PEI TEMAT081
  • Poliéster recubierto con PCV = TEMAT 019-TEMAT018-TEMAT017
  • Fibra de vidrio recubierta con Silicona y Neopreno* Cód. PEI TEM094

* Neoprene e Hypalon son marcas registradas de DuPont Bajo pedido, están disponibles otros materiales: consultar con nuestro Departamento técnico.

Fórmulas

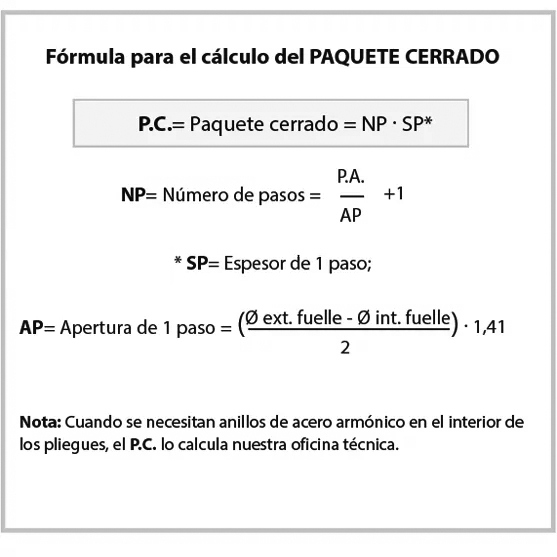

Fórmula para calcular el paquete cerrado

Protecciones de fuelle circulares conformadas y con apertura

Fuelles de protección circulares conformados: Fórmula para calcular el paquete cerrado Descarga la lista de materiales
