Fuelles circulares estancos termosoldados

Fuelles circulares estancos

Los fuelles circulares estancos termosoldados se utilizan cuando se requiere una protección estanca encima de los componentes a proteger (por ejemplo, tornillos, vástagos, etc.) y, así, evitar la contaminación por refrigerantes. Tienen una buena resistencia a las sustancias químicas y al calor según los materiales utilizados.Los fuelles circulares estancos termosoldados pueden suministrarse en varias configuraciones geométricas previa fabricación de herramientas de bajo coste (solo en caso de no haberse fabricado anteriormente).

Datos

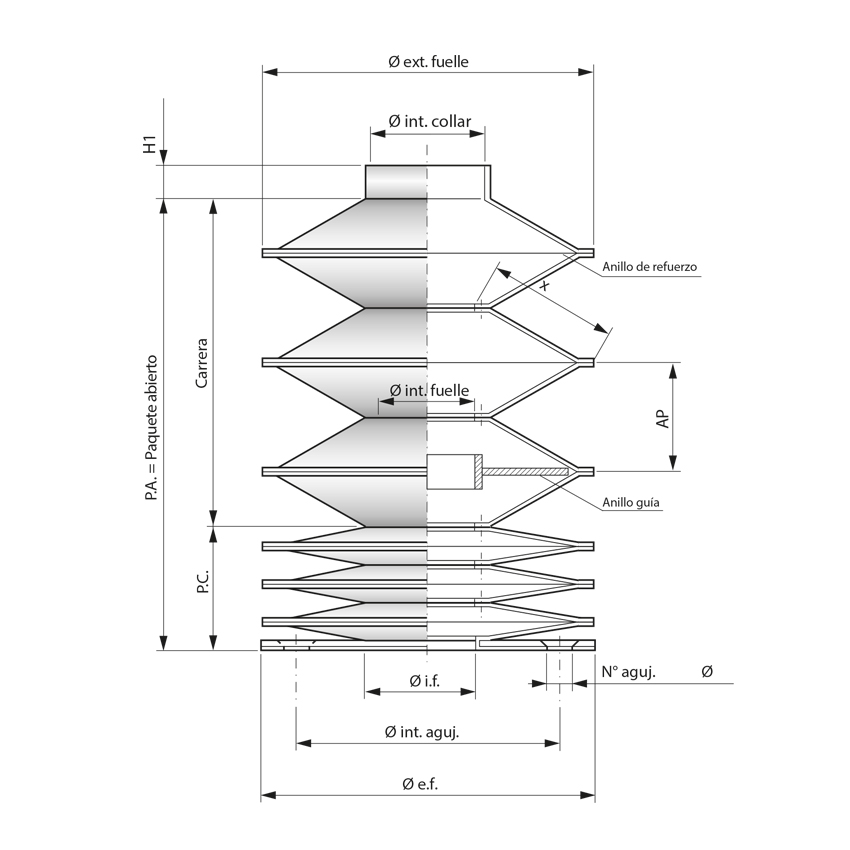

Tipo A

Fuelles circulares estancos termosoldados

Fuelles con sistema de fijación tipo A tienen un collar y una brida

Datos fuelle
Ø e. fuel. = Diámetro exterior fuelle circular
Ø i.c. = Diámetro interior collar
Ø i. fuel.   = Diámetro interior fuelle
Ø i.b.          = Diámetro interior brida
Ø int. orificios = Diámetro distancia entre ejes orificios brida
Ø e. f       = Diámetro exterior brida
P.A.    = Paquete abierto
P.C.    = Paquete cerrado
Carrera = P.A. – P.C.
AP      = Abertura paso
X = Altura pliegue fuelle

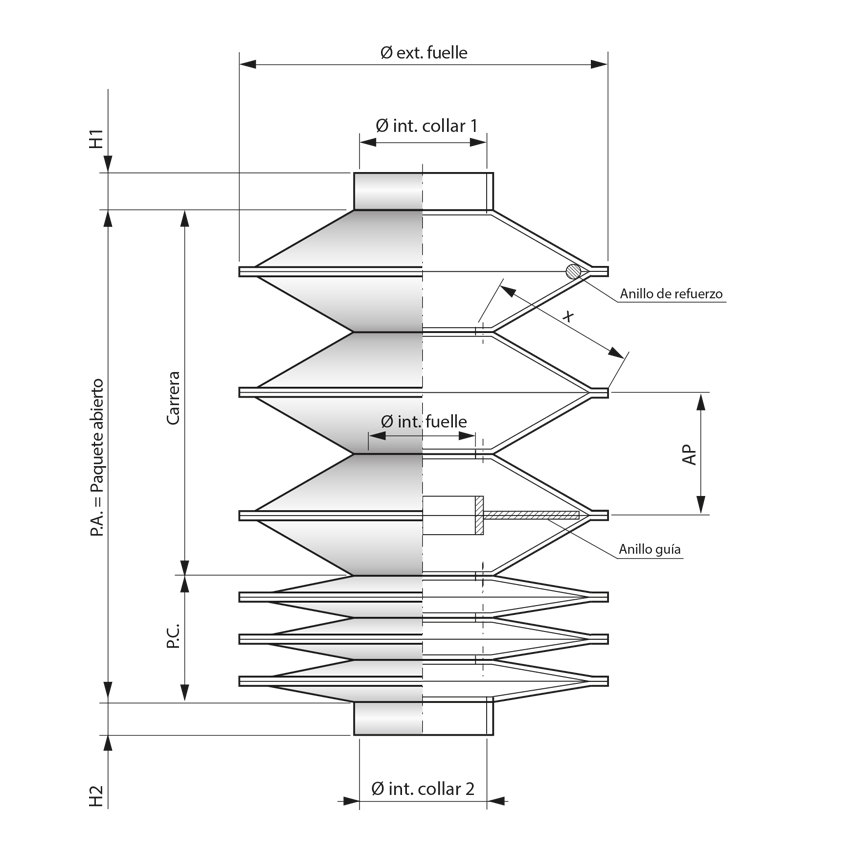

Tipo B

Fuelles circulares estancos termosoldados

Fuelles con sistema de fijación tipo B tienen dos collares

Datos fuelle
Ø e. fuel. = Diámetro exterior fuelle circular
Ø i.c. = Diámetro interior collar
Ø i. fuel.   = Diámetro interior fuelle
P.C.    = Paquete cerrado
Carrera = P.A. – P.C.
AP      = Abertura paso
X = Altura pliegue fuelle

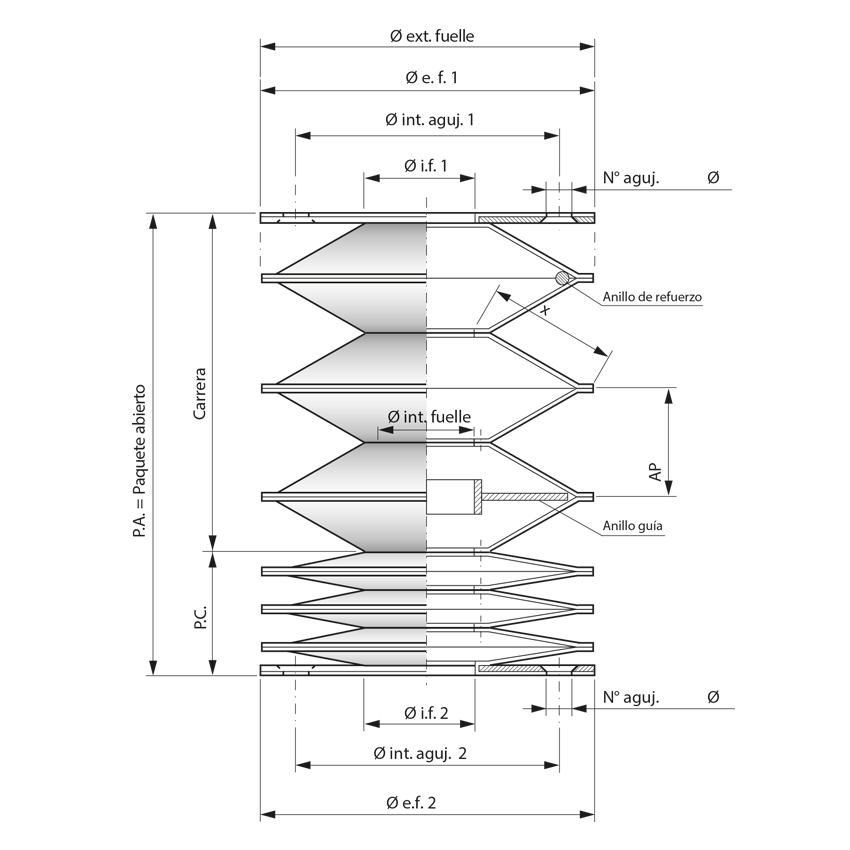

Tipo C

Fuelles circulares estancos termosoldados

Fuelles con sistema de fijación tipo C tienen dos bridas

Datos fuelle

Ø e. fuel. = Diámetro exterior fuelle circular
Ø i. fuel.   = Diámetro interior fuelle
Ø i.b.          = Diámetro interior brida
Ø int. orificios = Diámetro distancia entre ejes orificios brida
Ø e. f       = Diámetro exterior brida
P.A.    = Paquete abierto
P.C.    = Paquete cerrado
Carrera = P.A. – P.C.
AP      = Abertura paso
X = Altura pliegue fuelle

Materiales estándares

Materiales disponibles

  • Código PEI: TEMAT 018 Poliéster recubierto de PVC espesor 0,7
  • Código PEI: TEMAT 019 Poliéster recubierto de PVC espesor 0,5
  • Código PEI: TEMAT 153 Hoja de POLIURETANO espesor 0,5
  • Código PEI: TEMAT 153/S Hoja de POLIURETANO espesor 0,7
  • Código PEI: TEMAT 156 Hoja de POLIURETANO espesor 0,5

Bajo pedido, están disponibles otros materiales: consultar con nuestro Departamento técnico.

Fórmulas

Fórmulas

Fuelles circulares estancos termosoldados

Fórmulas para calcular el paquete cerrado Descarga la lista de materiales
