Soffietti circolari deformati e apribili

I soffietti circolari deformati e apribili si utilizzano in tutti i casi dove occorre una forte resistenza meccanica. Sono caratterizzati da un’eccellente resistenza allo stress meccanico così come ai liquidi refrigeranti ed oli.

I soffietti circolari deformati e apribili sono anche disponibili in forma conica a seconda delle esigenze. Non comportano nessun costo di attrezzatura e hanno un eccellente rapporto qualità/prezzo. Su richiesta i soffietti circolari deformati e apribili sono disponibili con boccole di guida ed anelli di rinforzo.

Apribili

Soffietti deformati apribili

Protezioni a soffietto circolari deformati e apribili

Su richiesta il soffietto deformato è disponibile con apertura longitudinale, adatto ai casi in cui occorre effettuare il montaggio del soffietto senza dover smontare l’organo da proteggere.

Dati

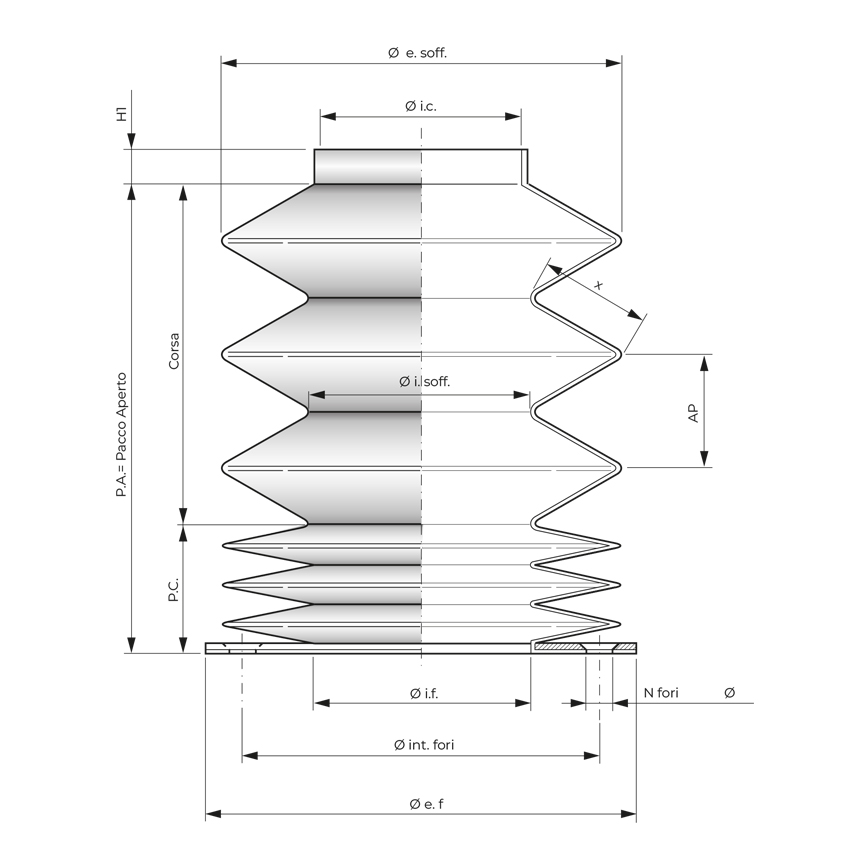

Schemi di fissaggio Tipo A

Protezioni a soffietto circolari deformati e apribili

Soffietti con il sistema di fissaggio tipo A hanno con collare e una flangia

Dati :

Ø e. soff. = Diametro esterno soffietto circolare
Ø i. soff.   = Diametro interno soffietto
Ø i.c.= Diametro interno collare 1
H = Altezza collare superiore
Ø i.f.           = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f.        = Diametro esterno flangia
Ø int. fori = Diametro interasse fori flangia
P.A.= Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
X = Altezza Piega soffietto
AP = Apertura Passo

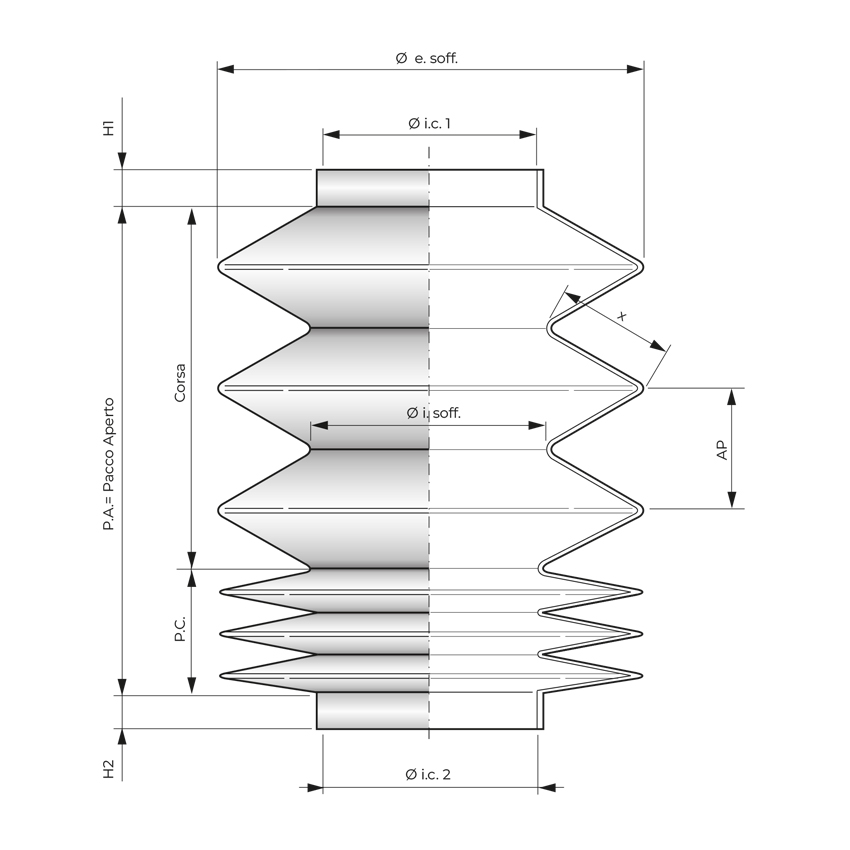

Schemi di fissaggio Tipo B

Protezioni a soffietto circolari deformati e apribili

Soffietti con il sistema di fissaggio tipo B hanno con due collari

Dati :

Ø e. soff. = Diametro esterno soffietto circolare
Ø i. soff.   = Diametro interno soffietto
Ø i.c.= Diametro interno collare 1
H = Altezza collare superiore
P.A.= Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
X = Altezza Piega soffietto
AP = Apertura Passo

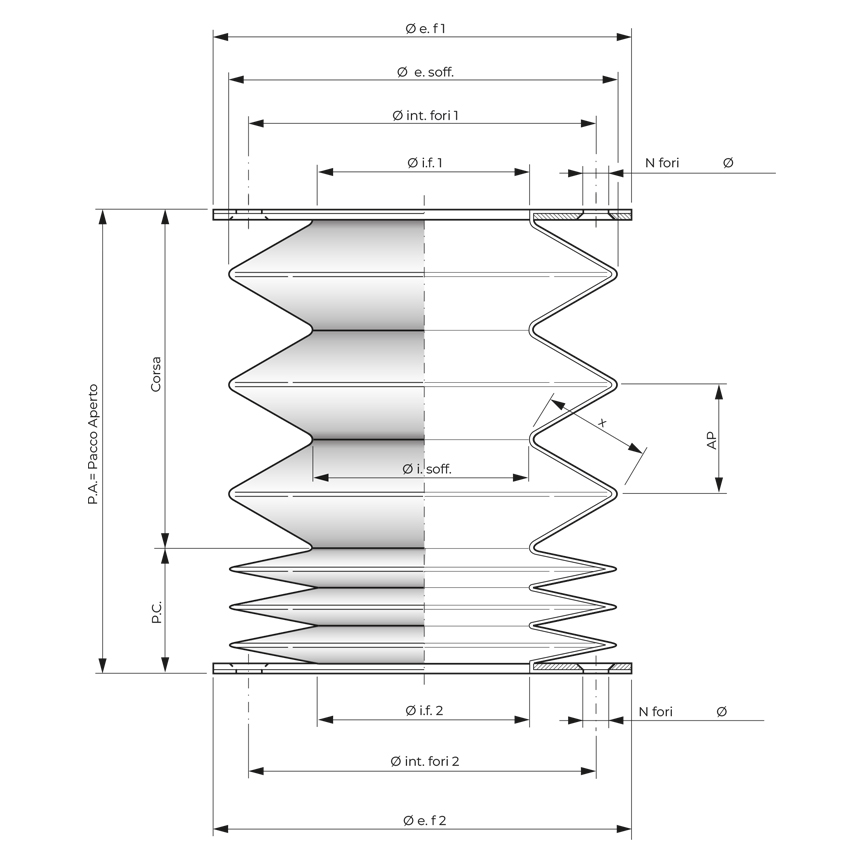

Schemi di fissaggio Tipo C

Protezioni a soffietto circolari deformati e apribili

Soffietti con il sistema di fissaggio tipo C hanno due flange

Dati :

Ø e. soff. = Diametro esterno soffietto circolare
Ø i. soff.   = Diametro interno soffietto
Ø i.c.= Diametro interno collare 1
Ø i.f.           = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f.        = Diametro esterno flangia
Ø int. fori = Diametro interasse fori flangia
P.A.= Pacco Aperto
P.C. = Pacco Chiuso
Corsa = P.A. – P.C.
X = Altezza Piega soffietto
AP = Apertura Passo

Materiali standard

Materiali disponibili

  • Poliestere spalmato con Neoprene* ed Hypalon* cod.PEI TEMAT002
  • Poliestere spalmato con PVC cod.PEI TEMAT081
  • Poliestere spalmato con PVC = TEMAT 019-TEMAT018-TEMAT017
  • Fibra di vetro spalmata con Silicone e Neoprene* Cod. PEI TEM094

* Neoprene e Hypalon sono marchi registrati Dupon

A richiesta sono disponibili ulteriori materiali: consultare il nostro ufficio tecnico.

Formule

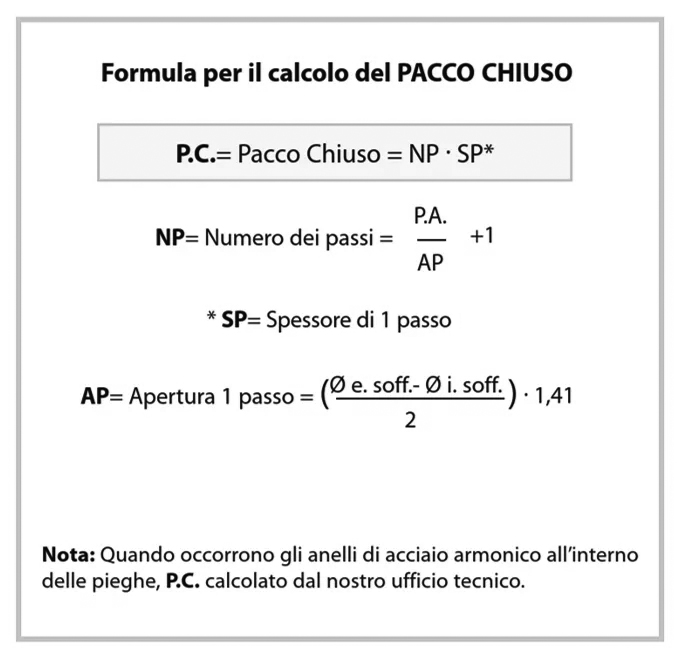

Formula calcolo pacco chiuso soffietti di protezione deformati

Protezioni a soffietto circolari deformati e apribili

Soffietti di protezione circolari deformati: Formula per il calcolo del pacco chiuso
