Za tepla tvarované a otevíratelné kruhové ochranné měchy

Za tepla tvarované a otevíratelné kruhové vlnovce se používají ve všech případech, kde je vyžadována vysoká mechanická odolnost. Vyznačují se výbornou odolností vůči mechanickému namáhání i vůči chladicím kapalinám a olejům.Za tepla tvarované a otevíratelné kruhové měchy jsou k dispozici také v kuželovém tvaru podle potřeb. Nevyžadují žádné náklady na vybavení a jsou cenově výhodné. Na přání jsou za tepla tvarované a otevíratelné kruhové měchy k dispozici s vodicími pouzdry a výztužnými kroužky.

Otevíratelné

Tvarované a otevíratelné

Za tepla tvarované a otevíratelné kruhové ochranné měchy

Na přání je za tepla tvarovaný měch dostupný s podélným otvorem, vhodný pro případy, kdy je nutné měch namontovat bez nutnosti demontáže chráněného dílu.

Dati

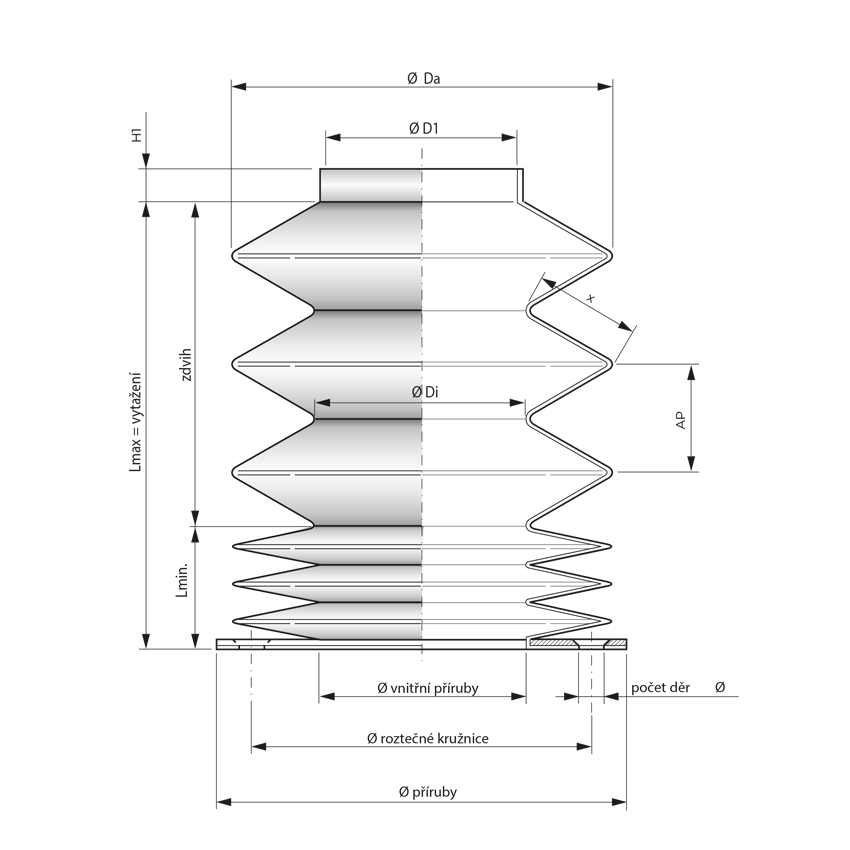

Schémata upevnění typu A

Za tepla tvarované a otevíratelné kruhové ochranné měchy

Měchy s upevňovacím systémem typu A mají nákružek a přírubu

Legenda:
Ø e. soff. = Vnější průměr kruhového měchu
Ø i. soff.   = Vnitřní průměr měchu
Ø i.c.= Vnitřní průměr nákružku 1
H = Výška horního nákružku
Ø i.f. = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f. = Vnější průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
P.A.= Roztažený měch
P.C. = Stlačený měch
Zdvih = P.A. – P.C.
X = Výška záhybu měchu
AP = Roztažení záhybu

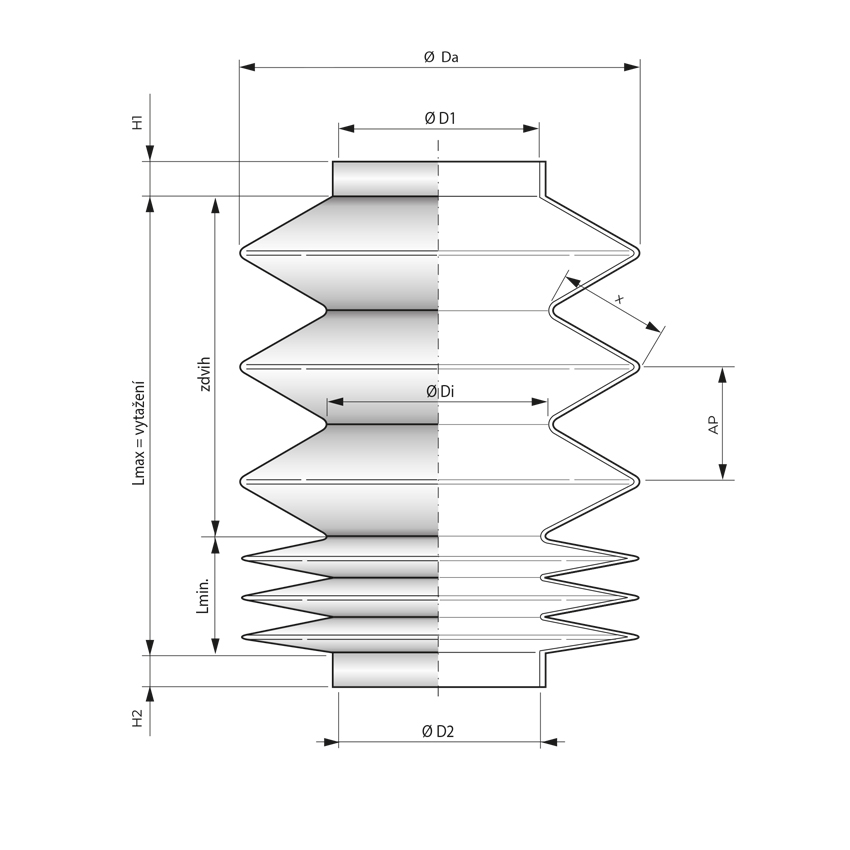

Schémata upevnění typu B

Za tepla tvarované a otevíratelné kruhové ochranné měchy

Měchy s upevňovacím systémem typu B mají dva nákružky

Legenda:
Ø e. soff. = Vnější průměr kruhového měchu
Ø i. soff.   = Vnitřní průměr měchu
Ø i.c.= Vnitřní průměr nákružku 1
H = Výška horního nákružku
P.A.= Roztažený měch
P.C. = Stlačený měch
Zdvih = P.A. – P.C.
X = Výška záhybu měchu
AP = Roztažení záhybu

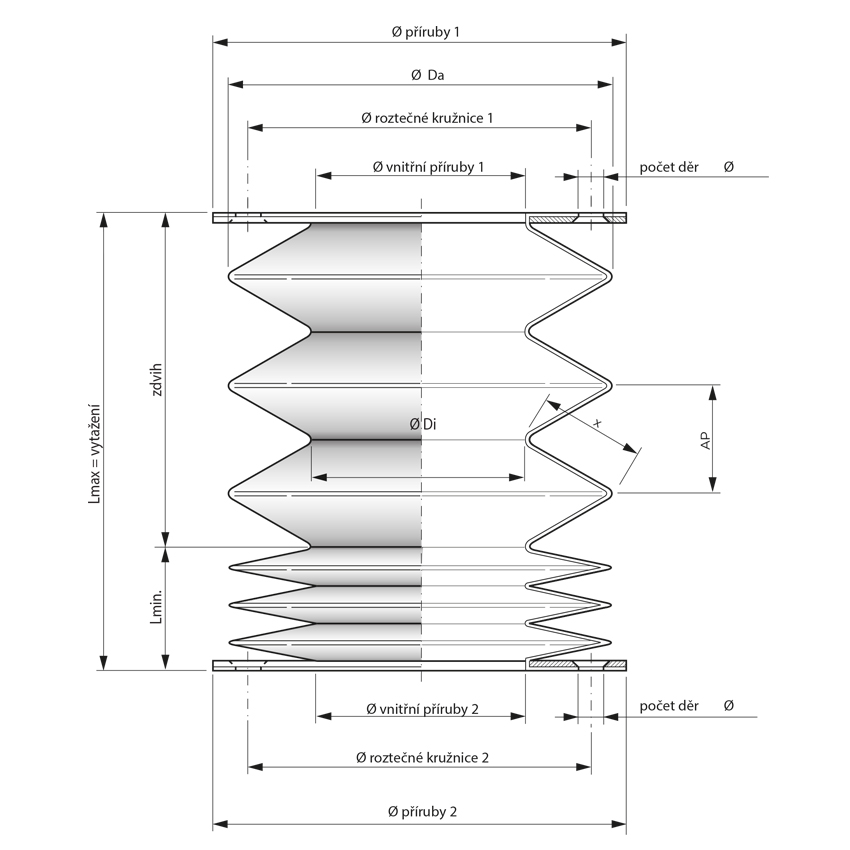

Schémata upevnění typu C

Za tepla tvarované a otevíratelné kruhové ochranné měchy

Měchy s upevňovacím systémem typu C mají dvě příruby

Legenda:
Ø e. soff. = Vnější průměr kruhového měchu
Ø i. soff.   = Vnitřní průměr měchu
Ø i.c.= Vnitřní průměr nákružku 1
Ø i.f. = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f. = Vnější průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
P.A.= Roztažený měch
P.C. = Stlačený měch
Zdvih = P.A. – P.C.
X = Výška záhybu měchu
AP = Roztažení záhybu

Standardní materiály

Dostupné materiály

  • Polyester potažený neoprenem * a Hypalonem * kód PEI TEMAT002
  • Polyester potažený PVC * kód PEI TEMAT081
  • Polyester potažený PVC = TEMAT 019-TEMAT018-TEMAT017
  • Skleněné vlákno potažené silikonem a neoprenem * kód PEI TEM094

* Neopren a Hypalon jsou registrované ochranné známky společnosti Dupon Další materiály jsou k dispozici na vyžádání: obraťte se na naše technické oddělení.

Vzorce

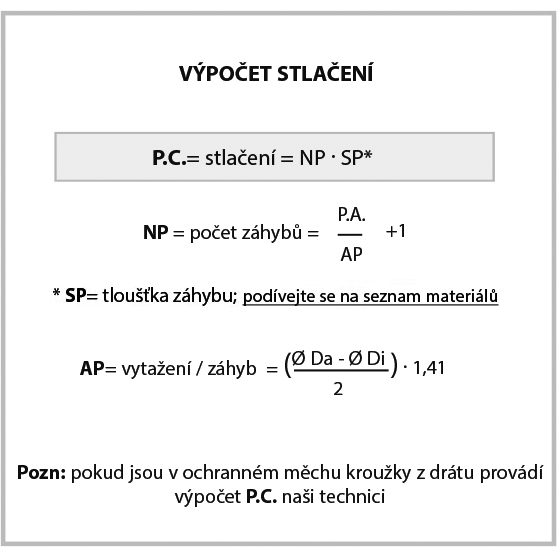

Vzorec pro výpočet stlačeného měchu

Za tepla tvarované a otevíratelné kruhové ochranné měchy

Kruhové za tepla tvarované ochranné měchy: Vzorec pro výpočet stlačeného měchu Stáhněte si seznam materiálů
