Soufflets circulaires déformés et ouvrables

Les soufflets circulaires déformés et ouvrables sont utilisés partout où une forte résistance mécanique est requise. Ils se caractérisent par une excellente résistance aux contraintes mécaniques ainsi qu’aux liquides de refroidissement et aux huiles.

Les soufflets circulaires déformés et ouvrables sont également disponibles en forme conique selon les besoins. Ils n’impliquent aucun coût d’outillage et présentent un excellent rapport prix/performance. Les soufflets déformés et ouvrants sont disponibles avec des douilles de guidage et des anneaux de renforcement sur demande.

Ouvrables

Soufflets déformés Ouvrables

Protections de soufflets circulaires déformés et ouvrants

Sur demande, le soufflet déformé est disponible avec une ouverture longitudinale, ce qui convient aux cas où il est nécessaire d’installer le soufflet sans avoir à démonter l’orgue à protéger.

Données

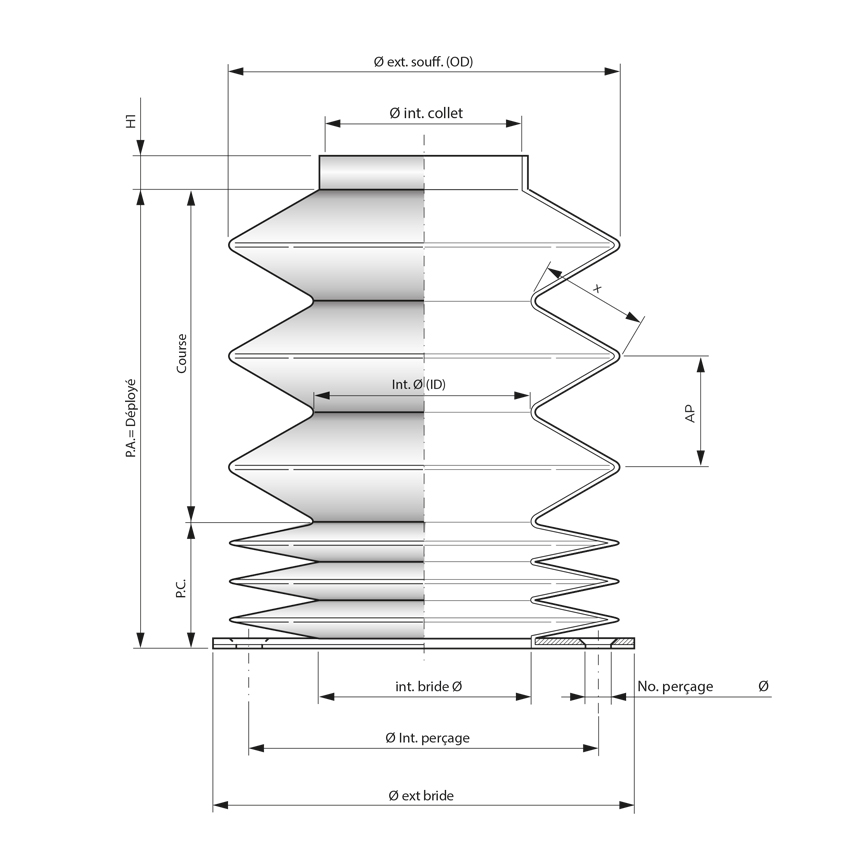

Schémas de fixation Type A

Protections de soufflets circulaires déformés et ouvrants

Les soufflets avec système de fixation de type A ont un col et une bride

Données :

Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i. soufflet = diamètre intérieur du soufflet
Ø i.c.= Diamètre intérieur du collier 1
H = Hauteur du col supérieur
Ø i.f. = Diamètre interne de la bride
Ø trous int. = diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
Ø trous int. = Diamètre de l’entraxe des trous de la bride
P.A. = Open Pack
P.C. = Pack fermé
Course = P.A. – P.C.
X = Hauteur du soufflet
AP = Pitch d’ouverture

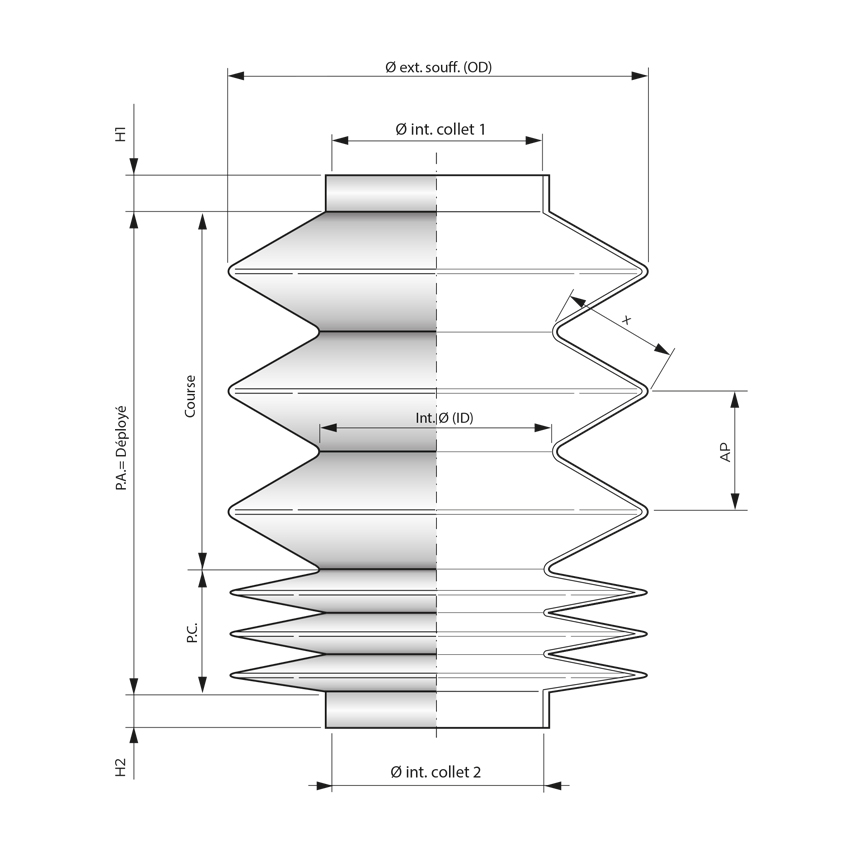

Schémas de fixation Type B

Protections de soufflets circulaires déformés et ouvrants

Les soufflets avec système de fixation de type B ont deux colliers.

Données :

Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i. soff. = Diamètre intérieur du soufflet
Ø i.c.= Diamètre intérieur du collier 1
H = Hauteur du col supérieur
P.A. = Open Pack
P.C. = Paquet fermé
Course = P.A. – P.C.
X = Hauteur de pliage du soufflet
AP = Étape d’ouverture

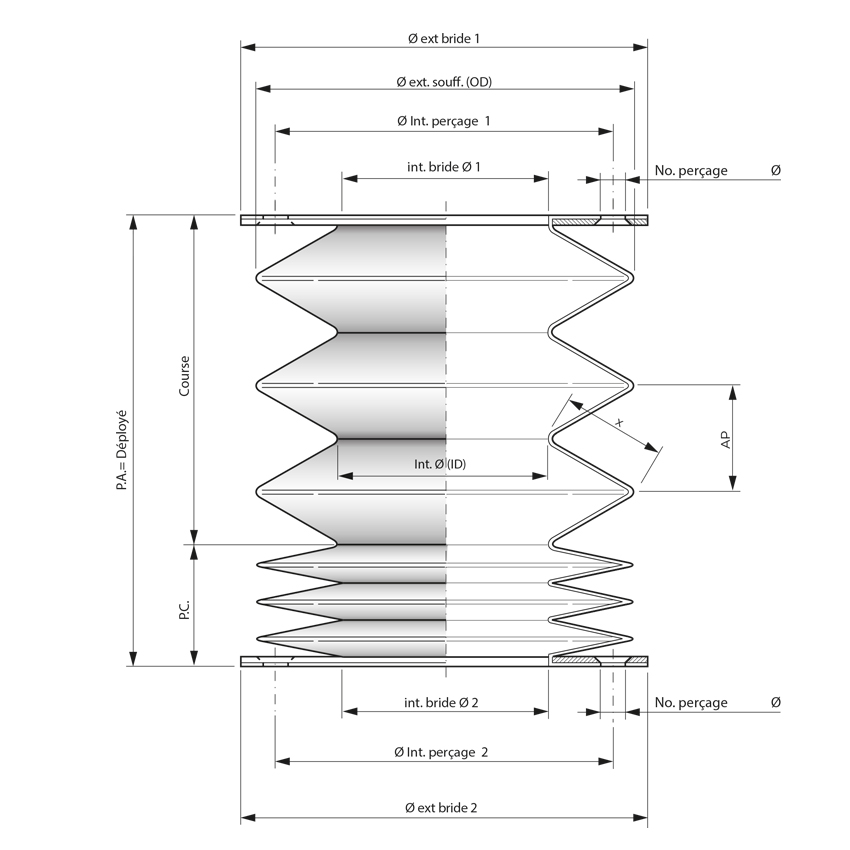

Diagrammes de fixation Type C

Protections de soufflets circulaires déformés et ouvrants

Les soufflets avec système de fixation de type C ont deux brides

Données :

Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i. soff. = Diamètre intérieur du soufflet
Ø i.c.= Diamètre intérieur du collier 1
Ø i.f. = Diamètre interne de la bride
Ø trous int. = diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
Ø trous int. = Diamètre d’entraxe des trous de la bride
P.A. = Open Pack
P.C. = Pack fermé
Course = P.A. – P.C.
X = Hauteur du soufflet
AP = Étape d’ouverture

Matériaux standard

Matériaux disponibles

  • Polyester enduit de Néoprène* et d’Hypalon* cod.PEI TEMAT002
  • Polyester enduit de PVC cod.PEI TEMAT081
  • Polyester enduit de PVC = TEMAT 019-TEMAT018-TEMAT017
  • Fibre de verre revêtue de silicone et de néoprène* Code PEI TEM094

* Néoprène et Hypalon sont des marques déposées de Dupon.

D’autres matériaux sont disponibles sur demande : veuillez consulter notre service technique.

Formules

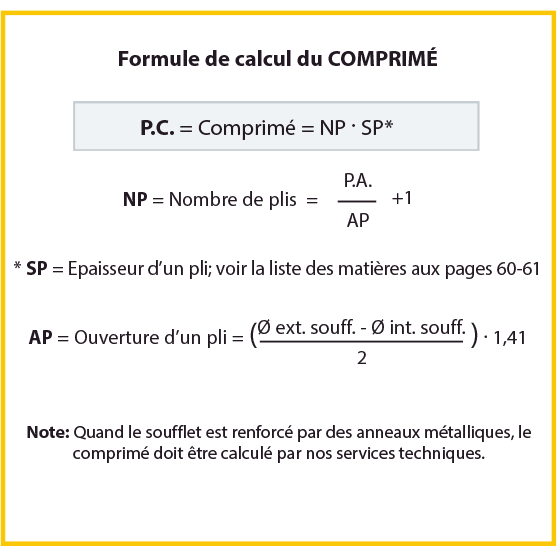

Formule de calcul du pack fermé Soufflet de protection déformé

Protections de soufflets circulaires déformés et ouvrants

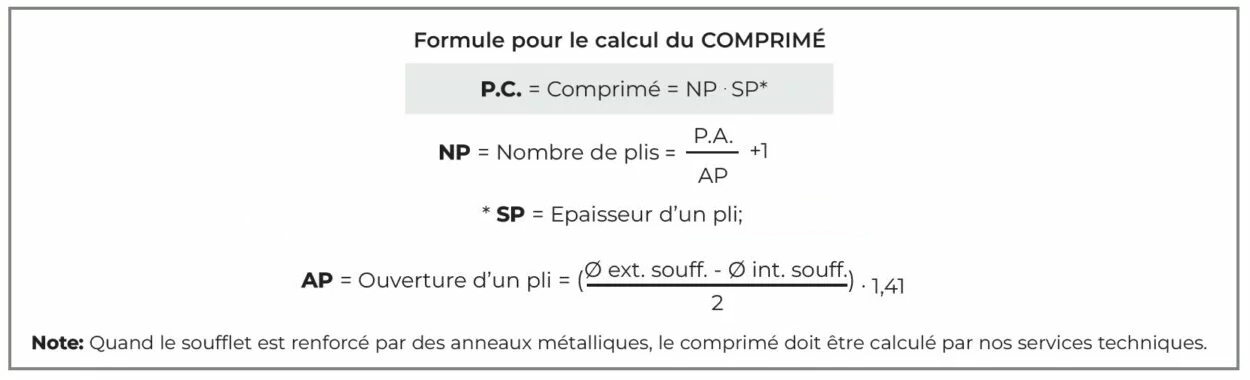

Soufflets de protection circulaires déformés : Formule de calcul de l’emballage fermé
