Utilizable para la fijación del fuelle en todas las posiciones 1 – 2 – 3 – 4, con soportes de placa o angulares dispuestos por el cliente.

Pos.1
a) Fijar el borde estándar tipo 1 a la cabeza de la guía.
b) Unir el fuelle al borde estándar tipo 1 apretando con fuerza.

Pos.2-3
a) Fijar al armazón el borde estándar tipo 2 con tornillos.
b) Unir el fuelle al borde estándar tipo 2 apretando con fuerza.

Pos.4
a) Fijar al angular dispuesto por el cliente el borde estándar tipo 2 con tornillos.
b) Unir el fuelle al borde estándar tipo 2 apretando con fuerza.
N.B. Las fijaciones representadas en las Pos. 1-4 se pueden intercambiar.

Esta ficha técnica representa los sistemas estándar para la fijación de los fuelles para guías lineales que podemos abastecer inmediatamente de nuestro almacén. Para dimensiones diferentes, pueden consultar a nuestra oficina técnica.

Sistemas estándar para la fijación de fuelles para guías lineales

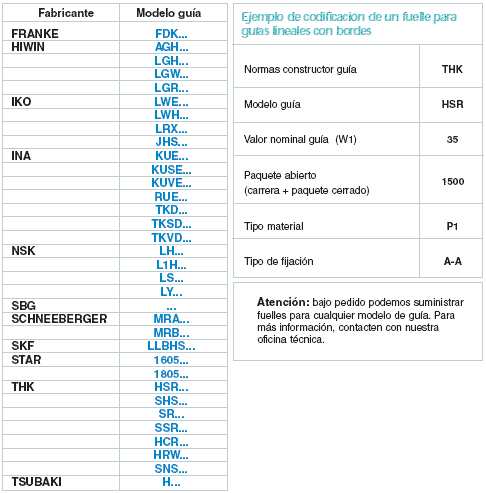

Tabella-soffietti-termosaldati-lineari-es
