Soffietti di protezione piani con lamelle fisse
Soffietti termosaldati con lamelle fisse
I soffietti piani di protezione con lamelle fisse trovano largo impiego su ogni tipo di macchina utensile: è molto frequente il loro utilizzo su centri di lavoro e su macchine da asportazione di truciolo.
Elementi metallici detti “lamelle” proteggono il soffietto dai trucioli evitandone il danneggiamento.
I soffietti piani termosaldati PEI sono composti da:
- Mantice del soffietto (3): tessuti resistenti all’acqua, olio, refrigeranti polvere e trucioli.
- Supporti in PVC (4): conferiscono rigidità a tutto il soffietto e vengono tagliati su misura a seconda del profilo delle guide del cliente.
- Flange d’attacco (1 e 2): per un semplice fissaggio alla macchina.
Le posizioni di lavoro di questa applicazione con lamelle fisse sono:
-Orizzontale
-Verticale
-Frontale
Dati
Dati
Definizione dei dati per il calcolo del pacco chiuso dei soffietti piani termosaldati PEI
P.A. = Pacco aperto
P.C. = Pacco chiuso
Corsa = Pacco aperto – pacco chiuso
AP = Apertura Piega
B = Larghezza soffietto
a = Altezza soffietto
x = Altezza piega
Dati di ingombro delle lamelle fisse in funzione della larghezza della piega del soffietto
| Larghezza piega soffietto = | x (mm) | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
| Spessore pacco lamelle = | L (mm) | 16 | 21 | 26 | 33 | 43 | 48 | 56 |
| Ingombro della lamella sopra la guida = | Z (mm) | 45 | 55 | 65 | 75 | 85 | 95 | 105 |
Formule

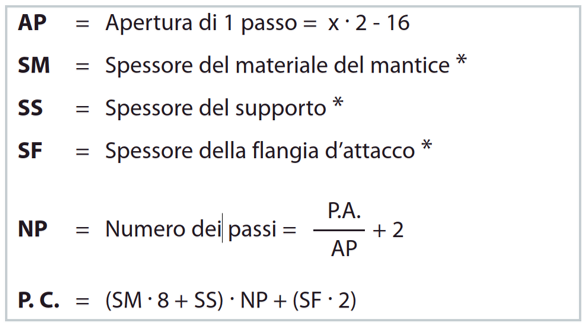

Formula indicativa per il calcolo del pacco chiuso dei soffietti piani termosaldati con lamelle fisse
* Vedi lista dei materiali
Contattare il nostro ufficio tecnico

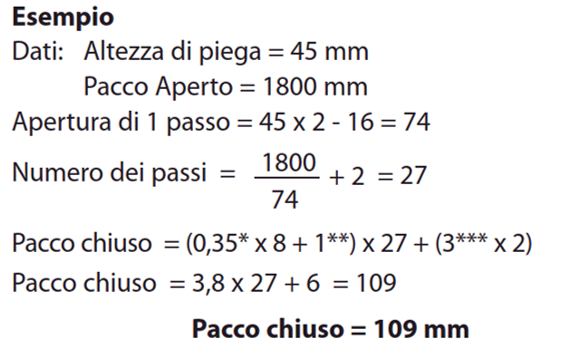

Esempio di calcolo
* Ipotizziamo il materiale del mantice con il codice “TEMAT151”
** Ipotizziamo che lo spessore del supporto sia 1 mm
*** Ipotizziamo che lo spessore della flangia sia 3 mm

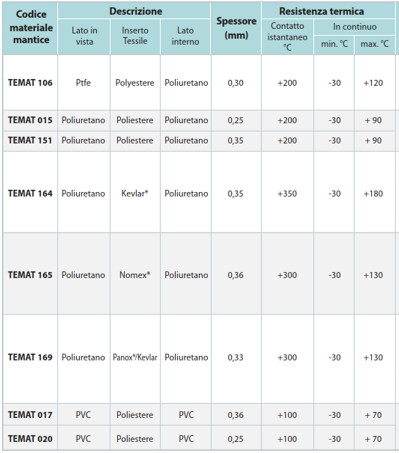

Materiali standard
Materiali standard
I tessuti selezionati da PEI hanno un’ottima resistenza meccanica e resistono alla flessione e ai piegamenti che avvengono durante il funzionamento in macchina. Hanno un’ottima resistenza ai prodotti petroliferi, agli oli ed alla forte abrasione, ai piccoli schizzi di saldatura o materiale incandescente.
La lista dei materiali è in aggiornamento per l’edizione 2027.
Inviare richiesta a info@pei.it per ricevere la lista aggiornata.
Flange
Fissaggi
- = Flangia d’attacco
Sistemi di fissaggio delle flange di attacco

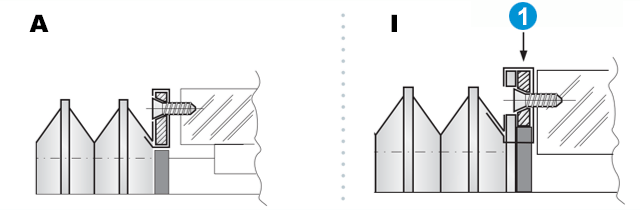

-Tipo A e Tipo I
- Soluzione con flangia d’attacco Tipo A: Flangia ricoperta dal tessuto del soffietto (senza ultimo supporto)
- Soluzione con flangia d’attacco Tipo I: Flangia verniciata e fissata all’ultimo supporto del soffietto
- Soluzione con flangia d’attacco in lamiera d’acciaio, alluminio o di PVC
- Forma e foratura secondo il disegno del cliente
Sistemi di fissaggio delle flange di attacco
–Tipo B1 e Tipo B2
- Soluzione con flangia d’attacco Tipo B1: Flangia che sborda internamente rispetto alla sagoma del soffietto
- Soluzione con flangia d’attacco Tipo B2: Flangia che sborda esternamente rispetto alla sagoma del soffietto
- Soluzione con flangia d’attacco in lamiera d’acciaio, alluminio o di PVC
- Forma e foratura secondo il disegno del cliente
Sistemi di fissaggio delle flange di attacco

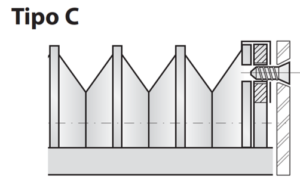

–Tipo C
- Soluzione con flangia d’attacco Tipo C: Flangia verniciata e fissata all’ultimo supporto del soffietto con fori filettati
- Soluzione con flangia d’attacco in lamiera d’acciaio
- Forma e foratura secondo il disegno del cliente
- I fori della flangia sono filettati
- = Supporto del soffietto in PVC
- = Striscia di velcro da applicare alla macchina
- = Supporto in PVC
- = Flangia d’attacco
- = Striscia di STRIP da applicare alla macchina
Sistemi di fissaggio delle flange di attacco
–Tipo E e H
Soluzione mediante fissaggio rapido tipo VELCRO .
Il compito della flangia d’attacco viene svolto da un supporto in PVC al quale è applicato il VELCRO. Una striscia di velcro viene applicata direttamente sulla macchina.
Questa soluzione offre i seguenti vantaggi:
- Applicazione e rimozione rapida del soffietto
- Costo contenuto
Consigliato in ambiente di lavoro secco
- = Supporto in PVC
- = Flangia d’attacco
- = Supporto in PVC
- = Flangia d’attacco
- = Controflangia
Sistemi di fissaggio delle flange di attacco
–Tipo F e G (Piega intera con PVC)
Soluzione mediante fissaggio rapido ad ALTA TENACITÀ .
La flangia d’attacco viene costruita in lamiera d’acciaio, alluminio o in PVC, con forma e foratura secondo il disegno del cliente.
Questa soluzione offre i seguenti vantaggi:
- Applicazione e rimozione rapida del soffietto
- Perfetta sigillatura perimetrale mediante l’applicazione di mousse.
Consigliato in ambiente di lavoro umido
Geometrie
Geometrie
Geometrie standard per soffietti piani termosaldati
UL-OS = Soffietto di solo tessuto plissettato
UL-2ST = Soffietto termosaldato con due saldature e bandella di trazione interno
UL-1S = Soffietto ad un lato plissettato e con supporti in PVC
UL-3S = Soffietto termosaldato ad un lato con tre saldature
DL-DXC = Soffietto termosaldato con due lati saldati
TL-SIM = Soffietto termosaldato con tre lati saldati e configurazione simmetrica
TL-DXC = Soffietto termosaldato con tre lati saldati e configurazione asimmetrica
TL-DXI = Soffietto termosaldato inclinato con tre lati saldati
CL-SIM = Soffietto termosaldato con cinque lati saldati e configurazione simmetrica
QL-QUAD = Soffietto termosaldato quadrato
QL-CAP = Soffietto termosaldato con due lati inclinati
QL-RETT = Soffietto termosaldato rettangolare
QL-ASI = Soffietto termosaldato con quattro lati saldati e configurazione asimmetrica
CL-ASI = Soffietto termosaldato con cinque lati saldati e configurazione asimmetrica
