Gli scudi con le lamelle

Le protezioni dinamiche per le guide delle macchine utensili sono vere e proprie barriere in movimento su gli assi X e Y delle moderne macchine industriali.

La linea Scudi X-Y è nata per soddisfare la crescente richiesta di soluzioni di protezione complete e PEI ha risposto a questo incremento di domanda organizzando una divisione di prodotto dedicata a questo prodotto che applica il concetto di filiera corta alla propria produzione. PEI ha formato tecnici commerciali che rispondono direttamente ai clienti per tutte le fasi e le parti che compongono la protezione completa: co-design, progettazione, produzione e vendita.

I tecnici PEI sviluppano gli scudi X-Y assistendo il cliente nella scelta della protezione migliore adatta alle esigenze di lavorazione della macchina.

La produzione di lamelle in acciaio INOX, delle guide e della cornice che avvolge e rinchiude tutta la protezione sono interamente prodotte all’interno di una filiera produttiva PEI.

SCUDO X-Y è la doppia protezione PEI, adatta a separare la zona di lavoro dal vano motori, è composta da quattro soffietti termosaldati schermati da lamelle in acciaio INOX e da un sistema di limitazione della corsa. E’ la soluzione che coniuga economicità, leggerezza, robustezza ed un ottimo aspetto estetico. Questo sistema garantisce una doppia protezione in quanto le lamelle riparano il soffietto dai trucioli caldi e taglienti mentre il soffietto avvolge e difende le guide anche da eventuali liquidi che si insinuano sotto le lamelle stesse. Lo SCUDO X-Y raggiunge velocità fino a 120 m/min. e accelerazione fino a 2g. Sono protezioni altamente performanti e personalizzate con il giusto rapporto qualità/prezzo. Su centri di lavoro orizzontali e verticali di piccole medie e grosse dimensioni trova largo impiego.

Leggi tutto
Opzioni disponibili

Con Lamelle fisse

Soffietti X-Y con Lamelle

Gli scudi con le lamelle

  • SCUDO X-Y con Lamelle fisse

Con Lamelle mobili

Soffietti X-Y con Lamelle

Gli scudi con le lamelle

  • SCUDO X-Y con Lamelle Mobili

Doppia testata

Soffietti X-Y con Lamelle

Gli scudi con le lamelle

  • SCUDO X-Y a doppia testa
Struttura

Con Lamelle mobili

Soffietti X-Y con Lamelle

Gli scudi con le lamelle

SCUDO X-Y con Lamelle Mobili

  1. Struttura
  2. Soffietti frontali
  3. Soffietti verticali
  4. Vasca
  5. Raschiatore
Documentazione

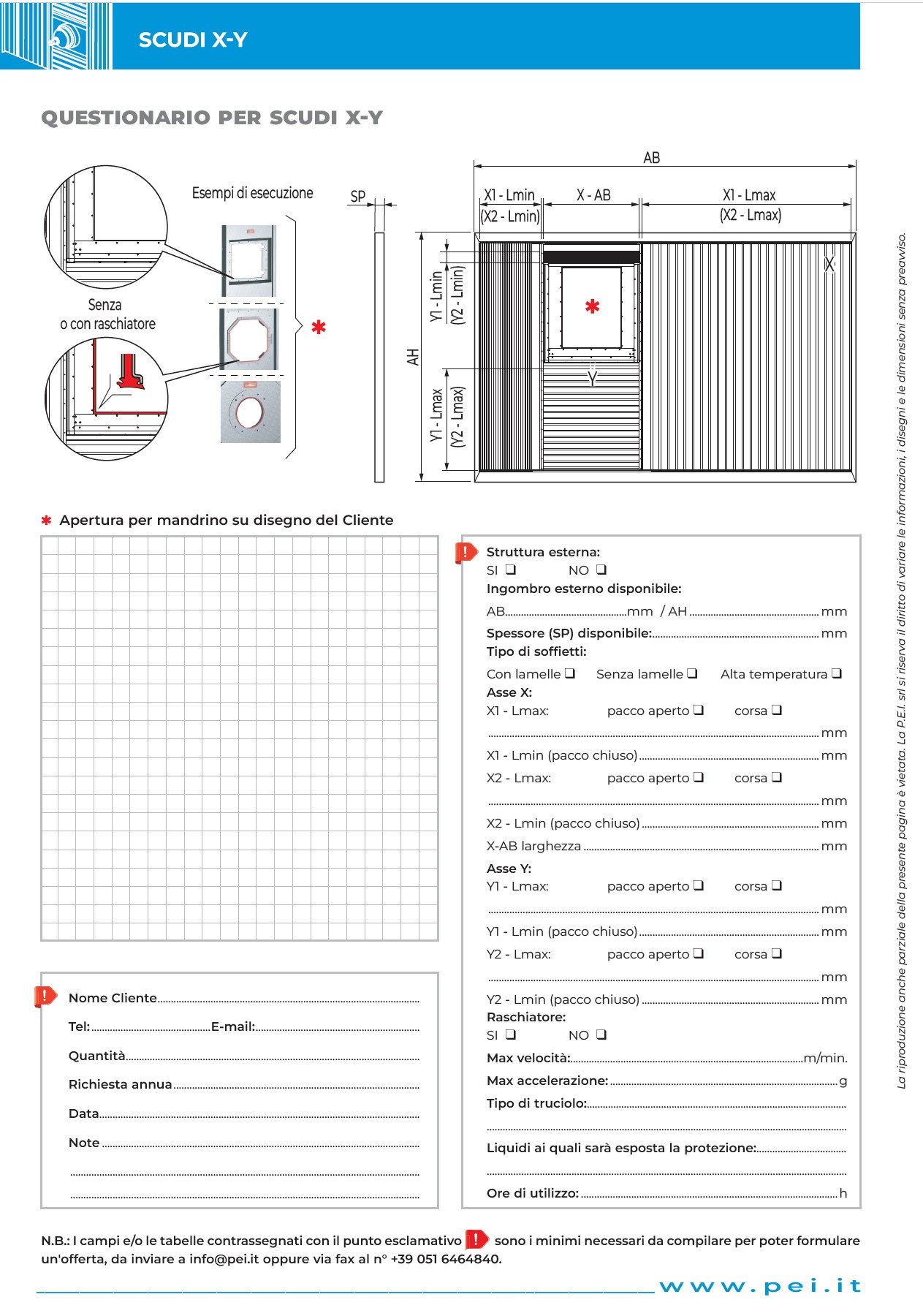

Questionario per Scudi X-Y

Soffietti X-Y con Lamelle
