Tapparelle estruse

Le tapparelle estruse hanno la caratteristica di essere molto robuste e si utilizzano quando è necessaria la massima protezione delle guide dal truciolo di elevate temperature.

Lavorano a caduta o fissate a un rullo di avvolgimento PEI.

MATERIALE: alluminio anodizzato argento
LARGHEZZA MASSIMA COSTRUIBILE: 6000 mm.

Estrusi in alluminio tipo J

Testate all’impatto

Tapparelle estruse

Tutte le TAPPARELLE SERIE “J” sono TESTATE ALL’IMPATTO secondo la Norma EN 12417.

Geometrie del profilo

Tapparelle estruse

Tapparelle estruse

Geometrie del profilo in alluminio disponibili per tapparelle tipo J

* Brevettata

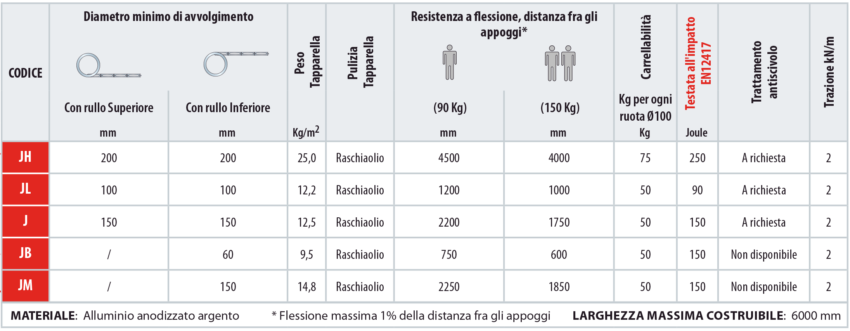

Caratteristiche tecniche

Caratteristiche tecniche dei profili in Alluminio tipo J

Caratteristiche tecniche dei profili in Alluminio tipo J

Terminali

Tapparelle estruse

Tapparelle estruse in alluminio: Geometrie dei terminali per profili in Alluminio tipo J.

Codice Terminale

L1xL2xS

BxH

CDE

Materiale

Descrizione

Codice Tapparella

3T

20×6

Al

Elemento
Tapparella

JB

5T/1

15x15x3

Al-Ac

Angolare

JB

5T/2

20x20x3

Al-Ac

Angolare

JB

5T/3

30x30x3

Al-Ac

Angolare

J / JB / JL / JM

5T/4

40x40x5

Ac

Angolare

J / JH / JM

6T

30x30x2

Ac

Cerniera

AKS-1/AKS-4 J/JL/JH/JB/JM

7T

Esecuzione foratura a richiesta

18
20
35

ø 5,50
ø 8,50
ø 13

ø 10
ø 14
ø 20

Al

Elemento Tapparella

JL
J
JH

8T

30

11

22

Al-Ac

Angolare

JM

Al = Alluminio   Ac = Acciaio

Estrusi in alluminio tipo AKS

Geometrie

Tapparelle estruse

Geometrie e dimensioni di ingombro disponibili per le tapparelle AKS

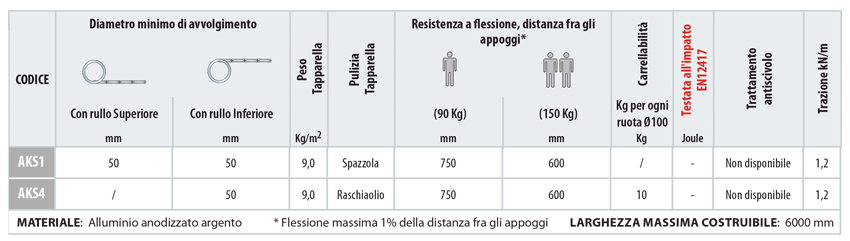

Caratteristiche tecniche

Tapparelle estruse

Terminali per tapparelle in Alluminio tipo AKS

Profili standard

Tapparelle estruse

Geometrie disponibili per le tapparelle AKS

Codice Terminale

L1xL2xS

BxH

CDE

Materiale

Descrizione

Codice Tapparella

1T

25×5,5

Al

Piatto

AKS-1
AKS-4

2T

20x30x5,5

Al

Angolare

AKS-1
AKS-4

6T

30x30x2

Ac

Cerniera

AKS-1
AKS-4 J/JL/JH/JB/JM

Al = Alluminio   Ac = Acciaio
