Soffietti circolari stagni termosaldati

Soffietti circolari stagni

I soffietti circolari stagni termosaldati si utilizzano quando occorre una protezione stagna sopra gli organi da proteggere (esempio viti, steli, ecc..) contro la contaminazione dei liquidi refrigeranti. Hanno una buona resistenza alle sostanze chimiche e al calore compatibile con i materiali impiegati.

I soffietti circolari stagni termosaldati possono essere forniti nelle più diverse conformazioni geometriche previo allestimento di attrezzature di modesto valore (qualora non già esistenti nel nostro magazzino).

Dati

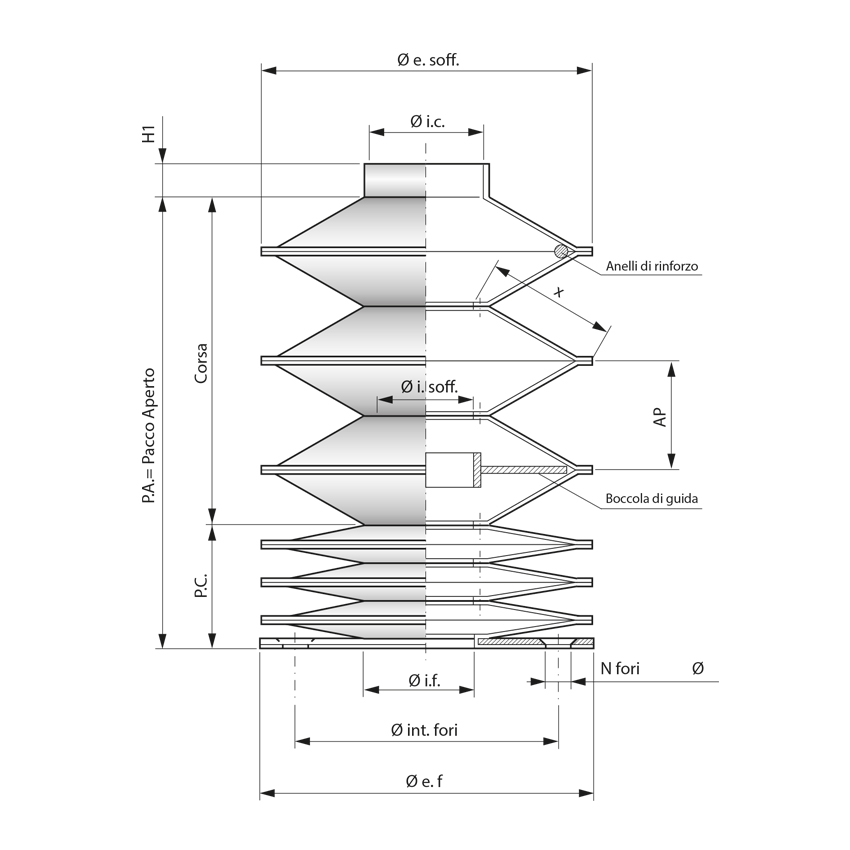

Schemi di fissaggio Tipo A

Soffietti circolari stagni termosaldati

Soffietti con il sistema di fissaggio tipo A hanno con collare e una flangia

Dati soffietto

Ø e. soff. = Diametro esterno soffietto circolare
Ø i.c.         = Diametro interno collare
Ø i. soff.   = Diametro interno soffietto
Ø i.f.          = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f         = Diametro esterno flangia
P.A.    = Pacco Aperto
P.C.    = Pacco Chiuso
Corsa = P.A. – P.C.
AP       = Apertura Passo
X = Altezza piega soffietto

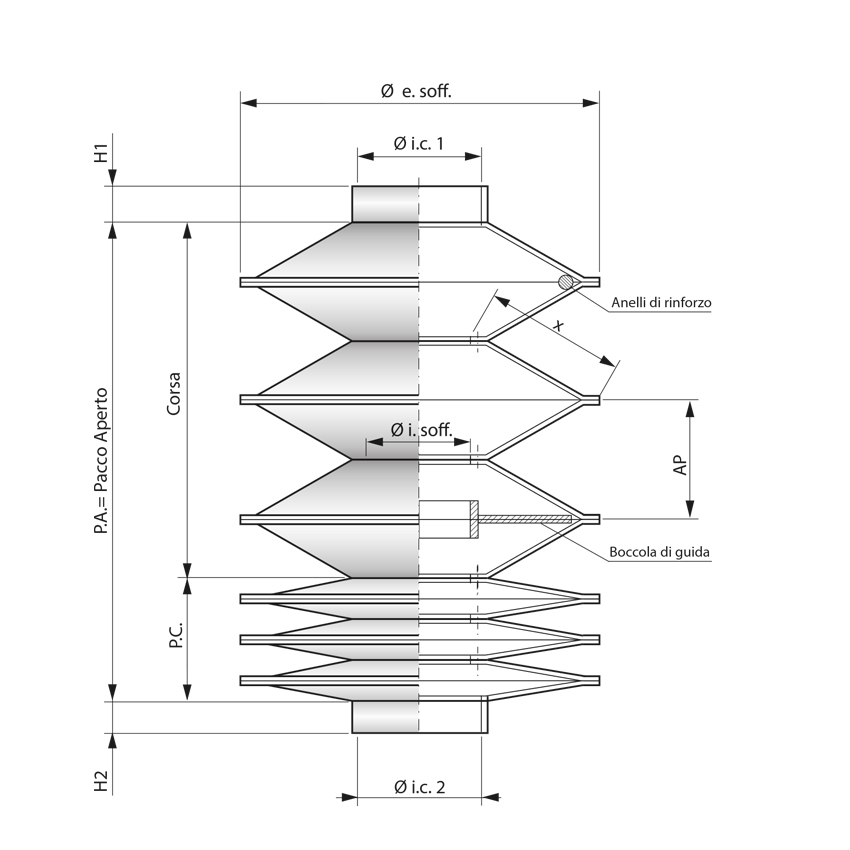

Schemi di fissaggio Tipo B

Soffietti circolari stagni termosaldati

Soffietti con il sistema di fissaggio tipo B hanno con due collari

Dati soffietto

Ø e. soff. = Diametro esterno soffietto circolare
Ø i.c.         = Diametro interno collare
Ø i. soff.   = Diametro interno soffietto
P.C.    = Pacco Chiuso
Corsa = P.A. – P.C.
AP       = Apertura Passo
X = Altezza piega soffietto

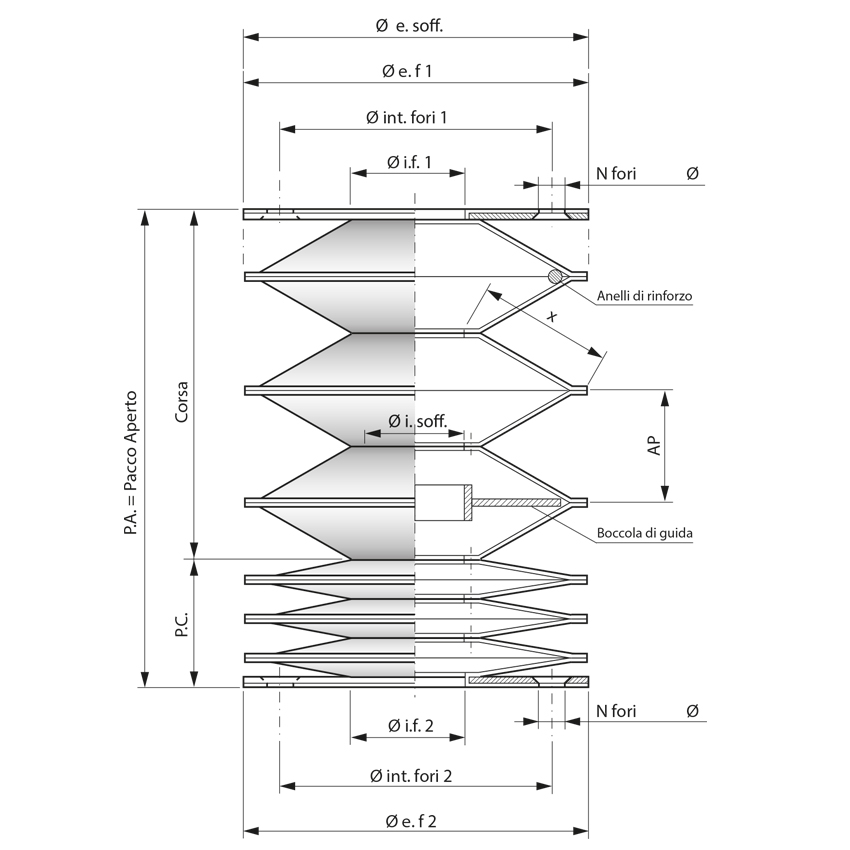

Schemi di fissaggio Tipo C

Soffietti circolari stagni termosaldati

Soffietti con il sistema di fissaggio tipo C hanno due flange

Dati soffietto

Ø e. soff. = Diametro esterno soffietto circolare
Ø i. soff.   = Diametro interno soffietto
Ø i.f.          = Diametro interno flangia
Ø int. fori = Diametro interasse fori flangia
Ø e. f         = Diametro esterno flangia
P.A.    = Pacco Aperto
P.C.    = Pacco Chiuso
Corsa = P.A. – P.C.
AP       = Apertura Passo
X = Altezza piega soffietto

Materiali standard

Materiali disponibili

  • Codice PEI:  TEMAT 018 Poliestere spalmato in PVC spesore 0,7
  • Codice PEI:  TEMAT 019 Poliestere spalmato in PVC spesore 0,5
  • Codice PEI:  TEMAT 153 Foglia POLIURETANO  spessore 0,5
  • Codice PEI:  TEMAT 153/S  Foglia POLIURETANO  spessore 0,7
  • Codice PEI: TEMAT 156 Foglia POLIURETANO spessore 0,5

A richiesta sono disponibili ulteriori materiali: consultare il nostro ufficio tecnico.

Formule

Formule

Soffietti circolari stagni termosaldati

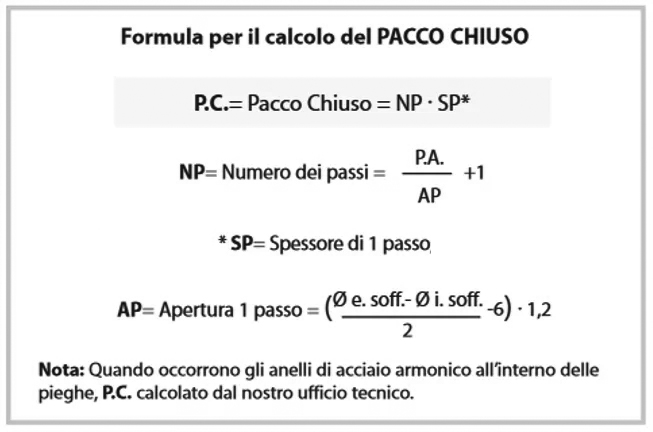

Formule per il calcolo del pacco chiuso

Scarica la lista dei materiali

Documentazione
