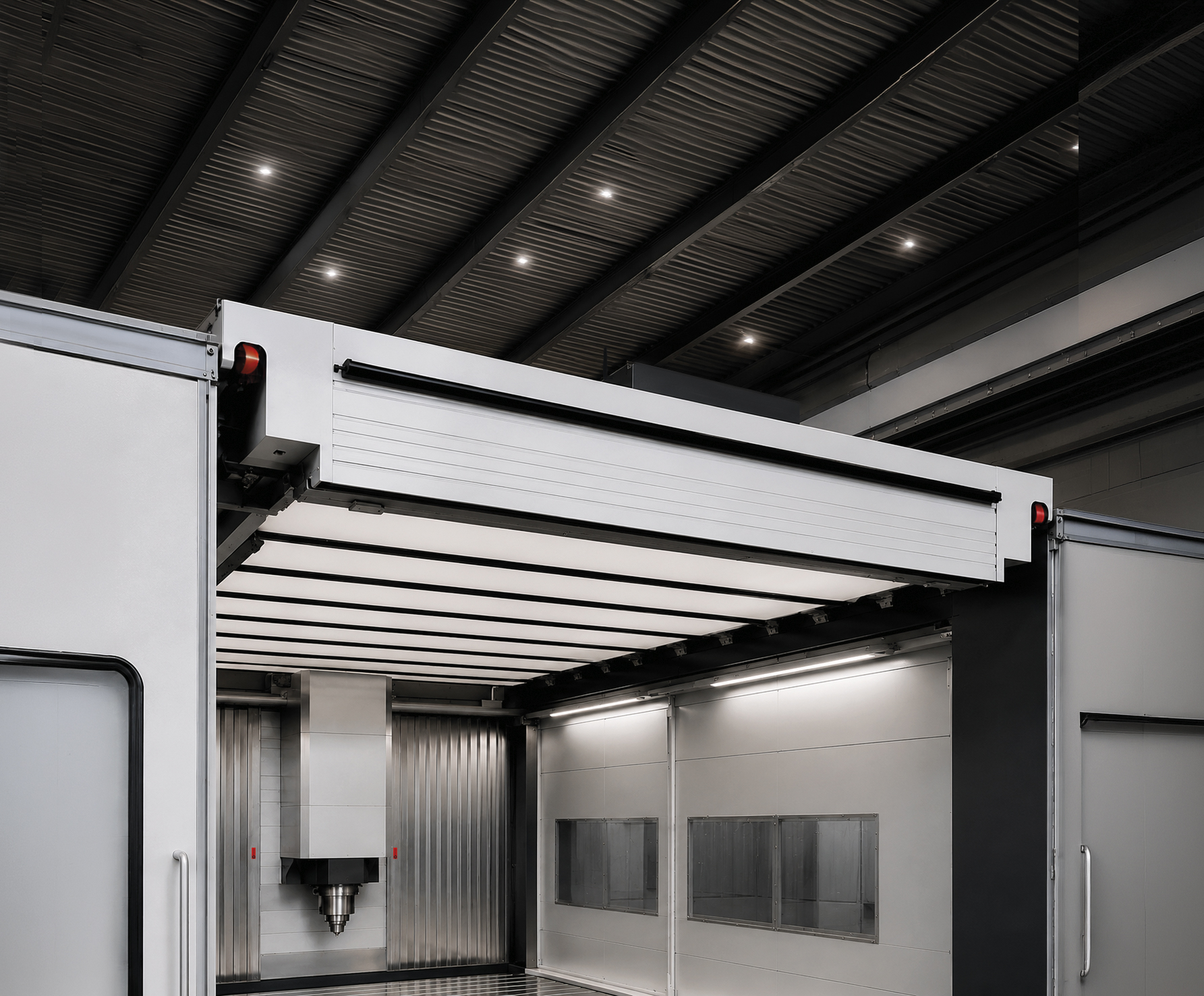

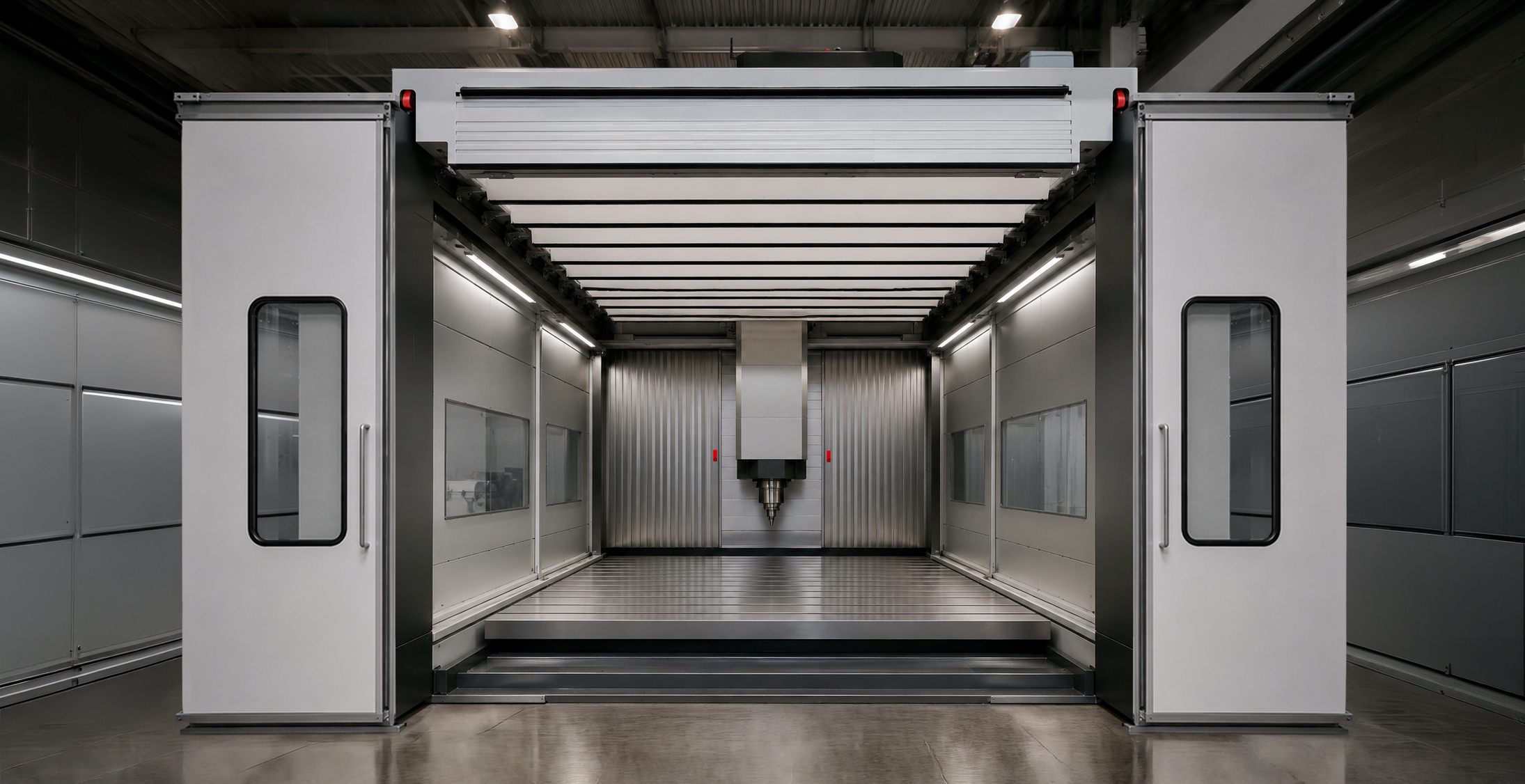

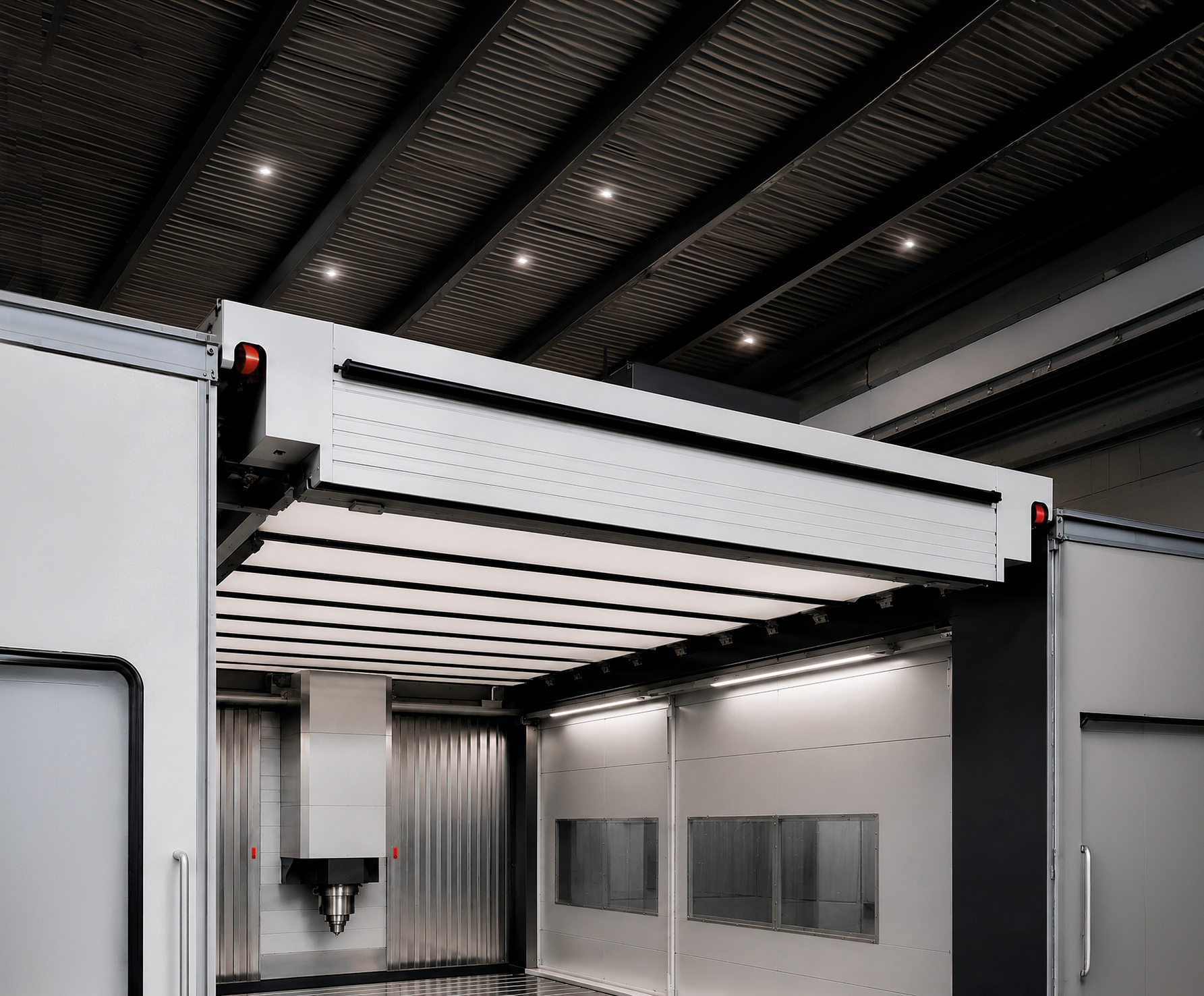

Soffietti per cieli Wave Sky
Soffietti motorizzati per la protezione del cielo di fresatrici a traversa mobile
WAVE SKY è un soffietto che limita la fuoriuscita di fumi, polveri e trucioli dall’area di lavorazione del pezzo.
Con l’applicazione del soffietto WAVE SKY si riduce la potenza per l’aspirazione dei fumi nelle lavorazioni di fibre di carbonio, materiale composito e lubrorefrigerante vaporizzato.
Lo speciale tessuto traslucido utilizzato garantisce la luminosità nella zona di lavorazione.
La versione motorizzata rende rapida l’apertura e la chiusura del cielo della macchina.
- VELOCITÀ MAX: 90 mt/min.
- ACCELERAZIONE MAX: 1g
- LARGHEZZA TRA GUIDE MAX: 6.500 mm
- CORSA MASSIMA: 25.000 mm
- ALTEZZA PIEGA STANDARD: 100/150/200/250/300 mm
MOTORIZZAZIONE SMARTDRIVE HP
Tessuto
Tessuto
Eccellente resistenza ai prodotti petroliferi, agli olii ed alla forte abrasione. L’inserto tessile è composto da una tela speciale ad elevata rigidità trasversale e con un ottimo aspetto estetico. Viene normalmente impiegato in presenza di grandi quantità di truciolo. TRASLUCIDO ed ANTISTATICO.
| Codice | Descrizione materiali | Spessore | Resistenza termica | |||
| Lato in vista | Inserto tessile | Lato non in vista | Contatto istantaneo °C | In continuo °C | ||
| TEMAT154 | Poliuretano | Polyestere | Poliuretano | 0,9 | +130 | -30 +90 |
Tessuto
Dettaglio dell’antistaticità del tessuto
CERAMIX
Il CERAMIX, codice PEI TEMAT180, ha un’eccellente resistenza all’abrasione, al taglio, agli olii e ad alle alte temperature. L’inserto tessile è composto da due tele accoppiate e questo conferisce al tessuto una elevata rigidità trasversale ed un ottimo aspetto estetico. Nei WAVE-SKY, il CERAMIX viene impiegato solo nelle pieghe del soffietto vicino la zona di lavoro, in presenza di grandi quantità di truciolo di ALLUMINIO caldo e tagliente, per lavorazioni di asportazione truciolo ad alta velocità in ambiente di lavoro secco. ANTISTATICO.
Il CERAMIX LIGHT, codice PEI TEMAT181, ha un’eccellente resistenza all’abrasione, al taglio, agli olii e ad alle alte temperature. L’inserto tessile è costituito da un tessuto ANTISTATICO con buona rigidità trasversale ed un ottimo aspetto estetico. Il CERAMIX LIGHT viene impiegato in presenza di truciolo caldo e tagliente, per lavorazioni di asportazione truciolo ad alta velocità in ambiente di lavoro sia secco che umido.
| Codice | Descrizione materiali | Spessore | Resistenza termica | |||
| Lato in vista | Inserto tessile | Lato non in vista | Contatto istantaneo °C | In continuo °C | ||
| TEMAT180 | CPT** | Polyestere | – | 1,8 | +1200 | -30 +90 |
| TEMAT181 | CPT** | Polyestere | – | 0,9 | +1200 | -30 +90 |
** Ceramic Polymer Technology
Componenti
Dettaglio guide
Dettaglio guide: modulari e regolabili a misura.
Lo stesso sistema di guide è utilizzabile anche per Wave Sky Light e Wave Sky Cover.
Cuscinetto
Scorrimento su cuscinetto.
Struttura portante
Struttura portante modulare in alluminio con ali intercambiabili.
Motorizzazione

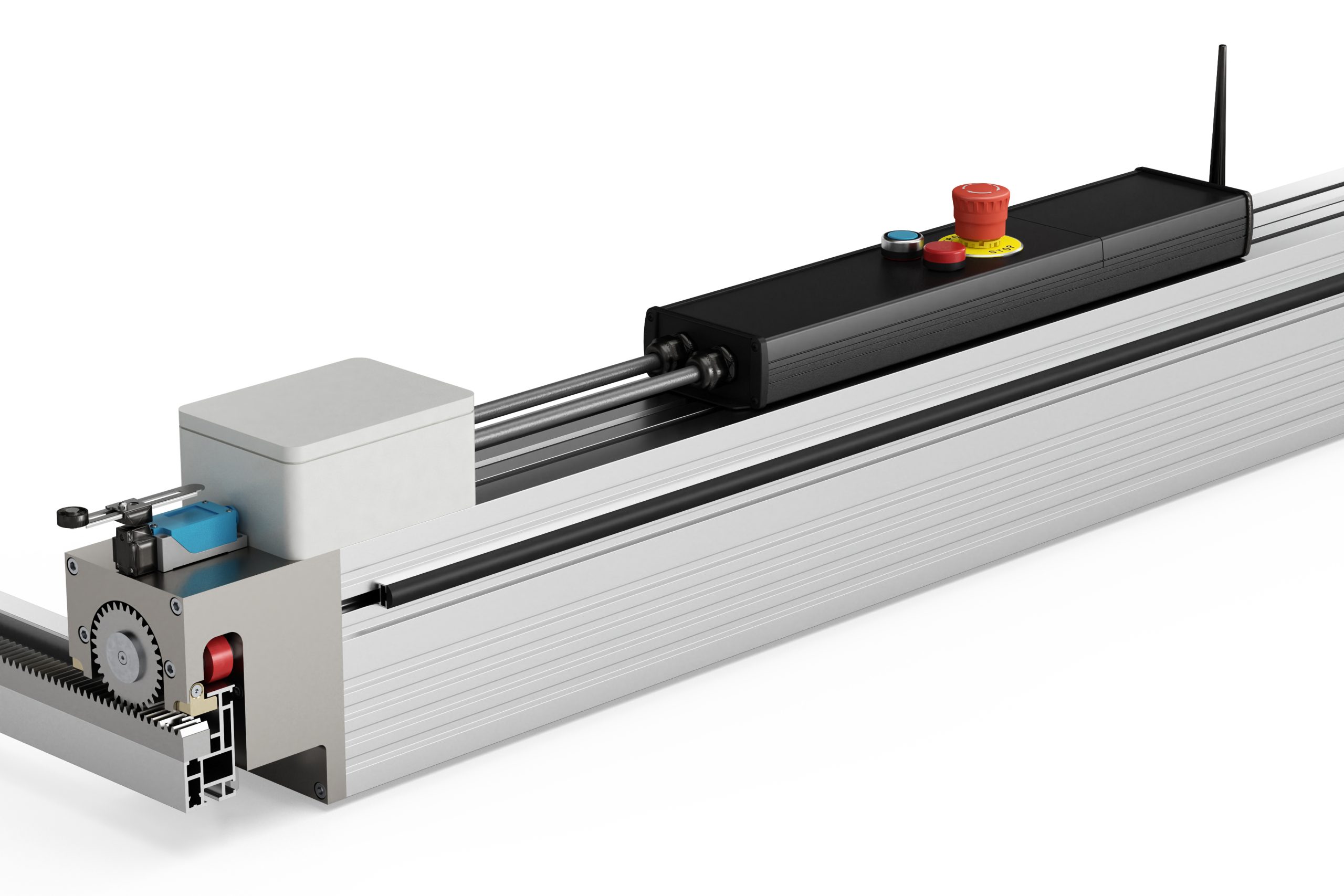

SMARTDRIVE HP
P.E.I. ha rinnovato il design della famiglia di coperture per cieli Wave Sky, grazie alla nuova motorizzazione Smartdrive HP.

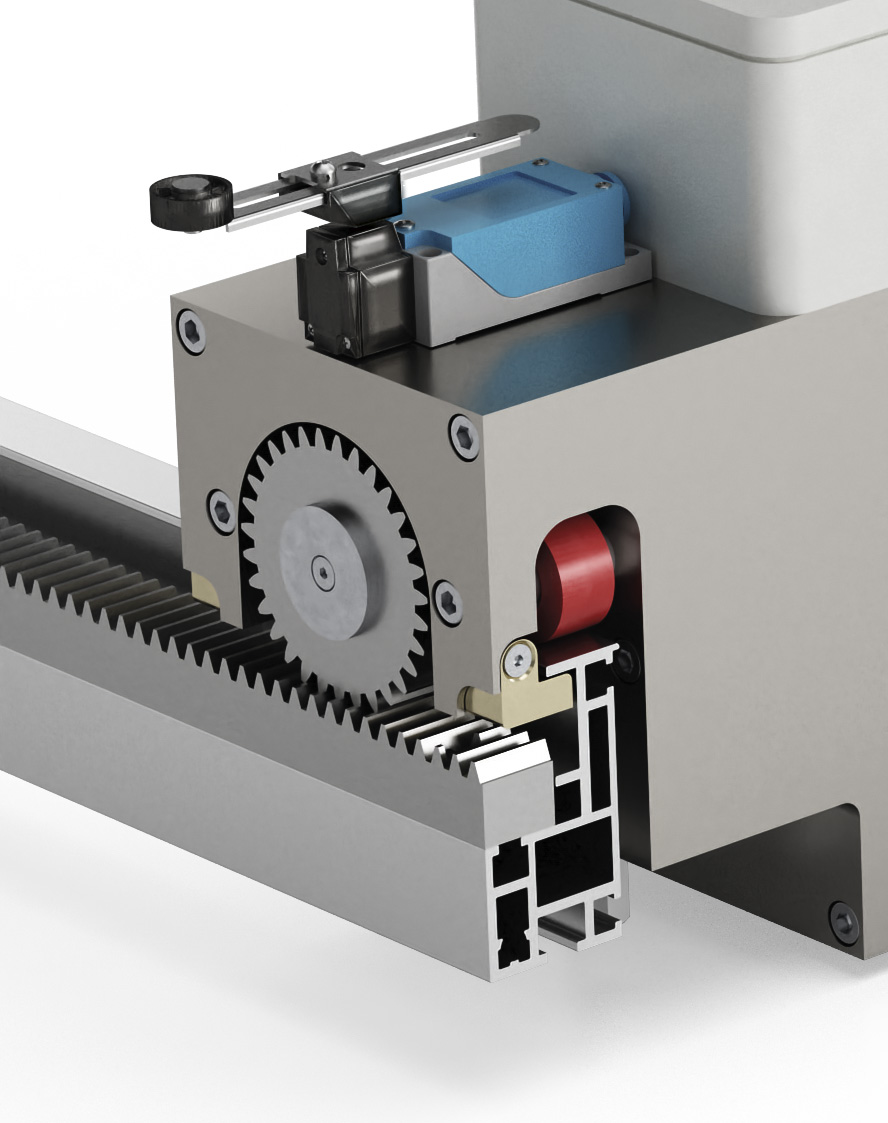

La cremagliera è ora posizionata all’esterno della protezione, consentendo maggiore fluidità di movimento, bassissima manutenzione e maggiore durata nel tempo.

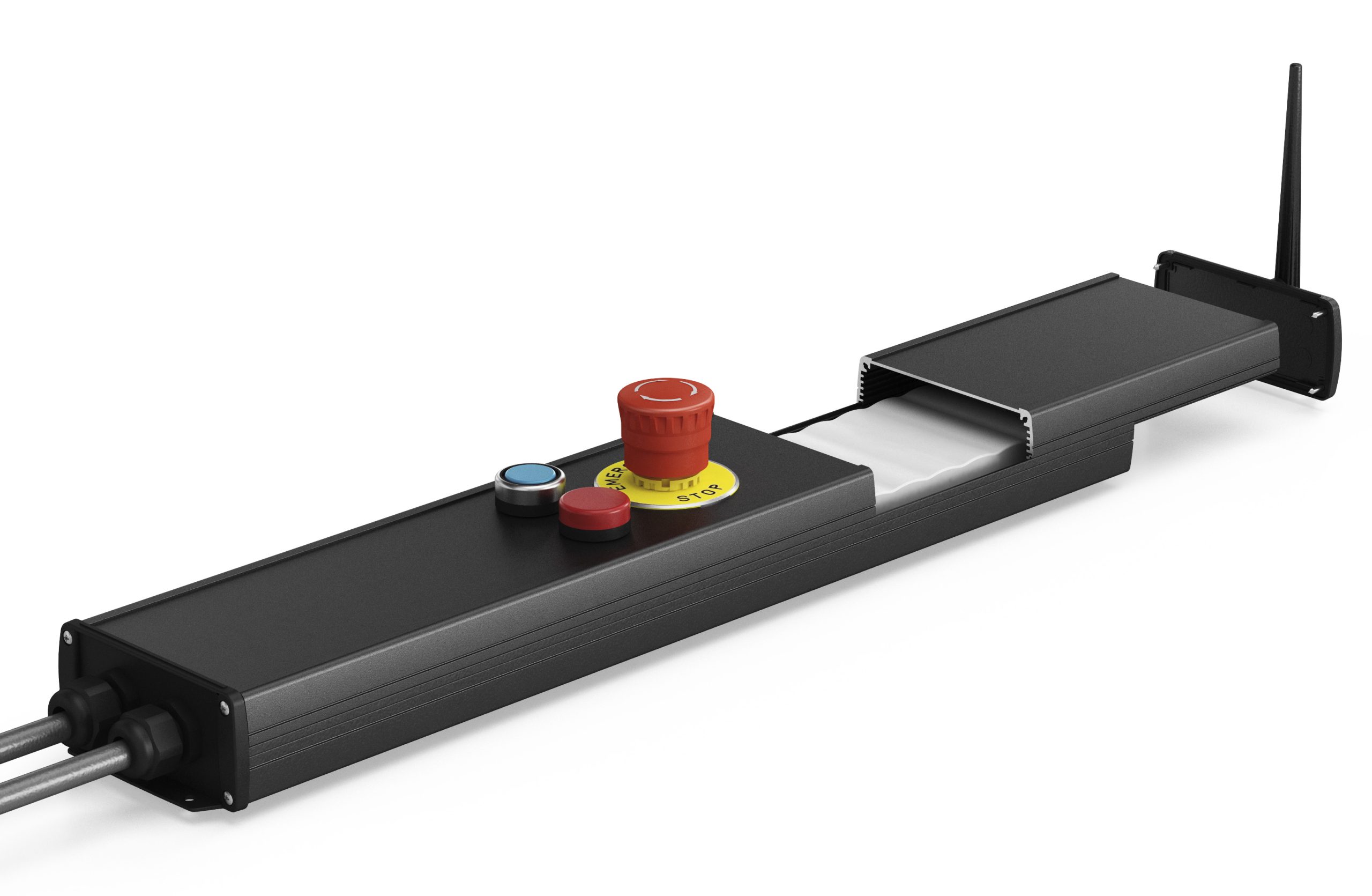

La potenza è inoltre raddoppiata, grazie a due motori installati all’interno di una cartuccia completamente removibile dall’utilizzatore in caso di guasto.
Si tratta di una soluzione Plug & Play che garantisce la continuità di funzionamento della macchina, evitando onerosi fermi: la gamma di protezioni Wave Sky diventa ancora più potente e affidabile.
Brevettato.
