Kruhové vodotěsné tepelně svařované měchy

Tepelně svařované vodotěsné kruhové měchy se používají tam, kde je požadována vodotěsná ochrana chráněných dílů (např. šrouby, vřetena atd.) proti znečištění chladicí kapalinou. Mají dobrou odolnost vůči chemickým látkám a teplu v souladu s použitými materiály.Tepelně svařované vodotěsné kruhové měchy lze dodat v nejrůznějších geometrických sestavách vyrobených pomocí nářadí o nízké hodnotě (pokud již nejsou k dispozici v našem skladu).

Legenda

Schémata upevnění typu A

Za tepla svařované

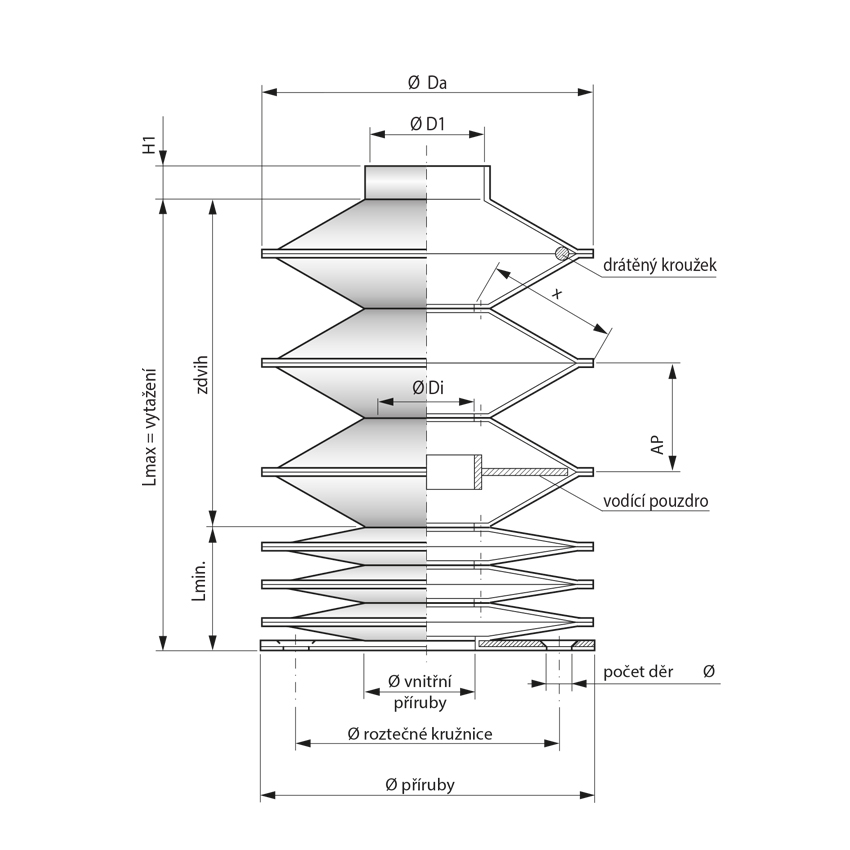

Měchy s upevňovacím systémem typu A mají nákružek a přírubu

Legenda měchu
Ø e. soff. = Vnější průměr kruhového měchu
Ø i.c. = Vnitřní průměr nákružku
Ø i. soff.   = Vnitřní průměr měchu
Ø i.f.          = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f       = Vnější průměr příruby
P.A.    = Roztažený měch
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

Schémata upevnění typu B

Za tepla svařované

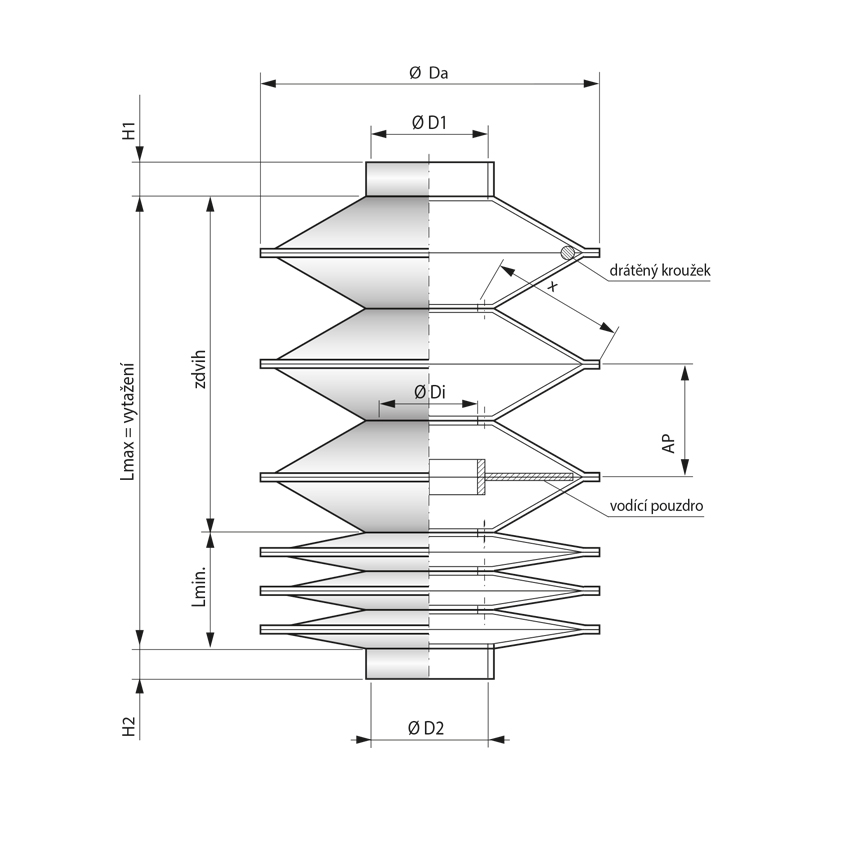

Měchy s upevňovacím systémem typu B mají dva nákružky

Legenda měchu
Ø e. soff. = Vnější průměr kruhového měchu
Ø i.c. = Vnitřní průměr nákružku
Ø i. soff.   = Vnitřní průměr měchu
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

Schémata upevnění typu C

Za tepla svařované

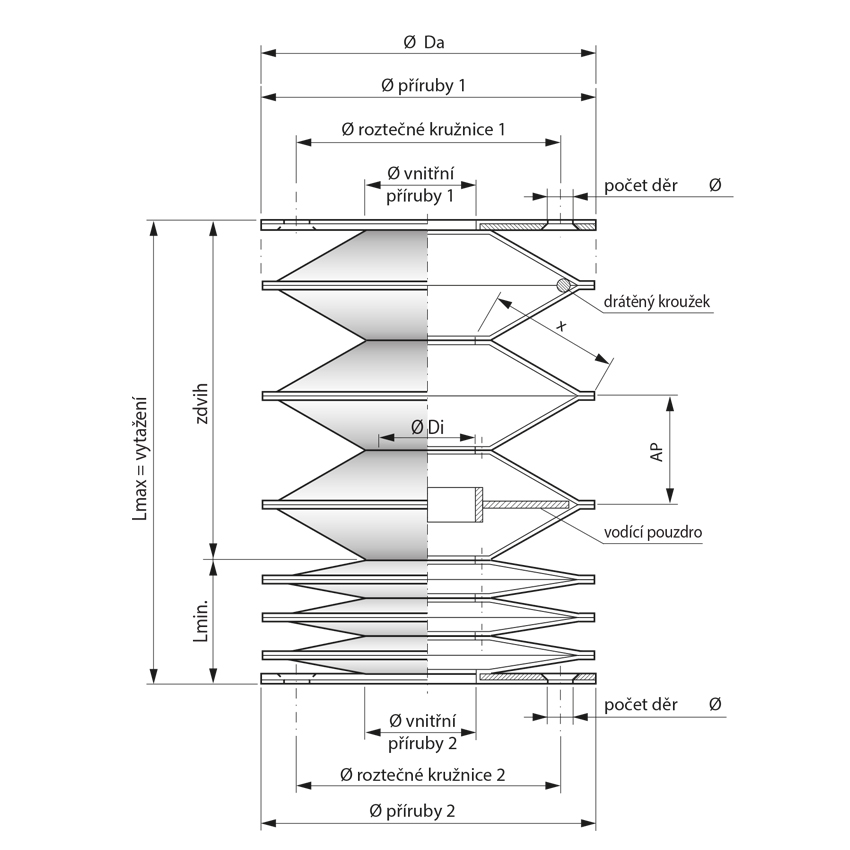

Měchy s upevňovacím systémem typu C mají dvě příruby
Legenda měchu
Ø e. soff. = Vnější průměr kruhového měchu
Ø i. soff.   = Vnitřní průměr měchu
Ø i.f.          = Vnitřní průměr příruby
Ø int. fori = Průměr rozteče otvorů příruby
Ø e. f       = Vnější průměr příruby
P.A.    = Roztažený měch
P.C.    = Stlačený měch
Zdvih = P.A. – P.C.
AP      = Roztažení záhybu
X = Výška záhybu měchu

Standardní materiály

Dostupné materiály

  • Kód PEI: TEMAT 018 Polyester potažený PVC tloušťka 0,7
  • Kód PEI: TEMAT 019 Polyester potažený PVC tloušťka 0,5
  • Kód PEI: TEMAT 153 List POLYURETANU tloušťka 0,5
  • Kód PEI: TEMAT 153/S  List POLYURETANU tloušťka 0,7
  • Kód PEI: TEMAT 156 List POLYURETANU tloušťka 0,5
  • Kód PEI: TEMAT 081 Polyester potažený PVC tloušťka 0.5 – bílá

Další materiály jsou k dispozici na vyžádání: obraťte se na naše technické oddělení.

Vzorce

Vzorce

Za tepla svařované

Vzorce pro výpočet stlačeného měchu Stáhněte si seznam materiálů
