Thermogeschweißte dichte Rundfaltenbälge

Dichte Rundfaltenbälge

Thermogeschweißte dichte Rundfaltenbälge werden dort eingesetzt, wo ein sicherer Schutz für Spindeln, Gewinde usw. vor Kühlmitteln gefordert ist. Sie haben eine gute chemische Beständigkeit und sind hitzebeständig gemäß den Eigenschaften der eingesetzten Materialien.

Thermogeschweißte dichte Faltenbälge sind in verschiedenen Formen und Abmessungen lieferbar. Hier können feringe Werkzeugkosten für neue Formen anfallen (wenn nicht bereits auf Lager vorhanden).

Balgdaten

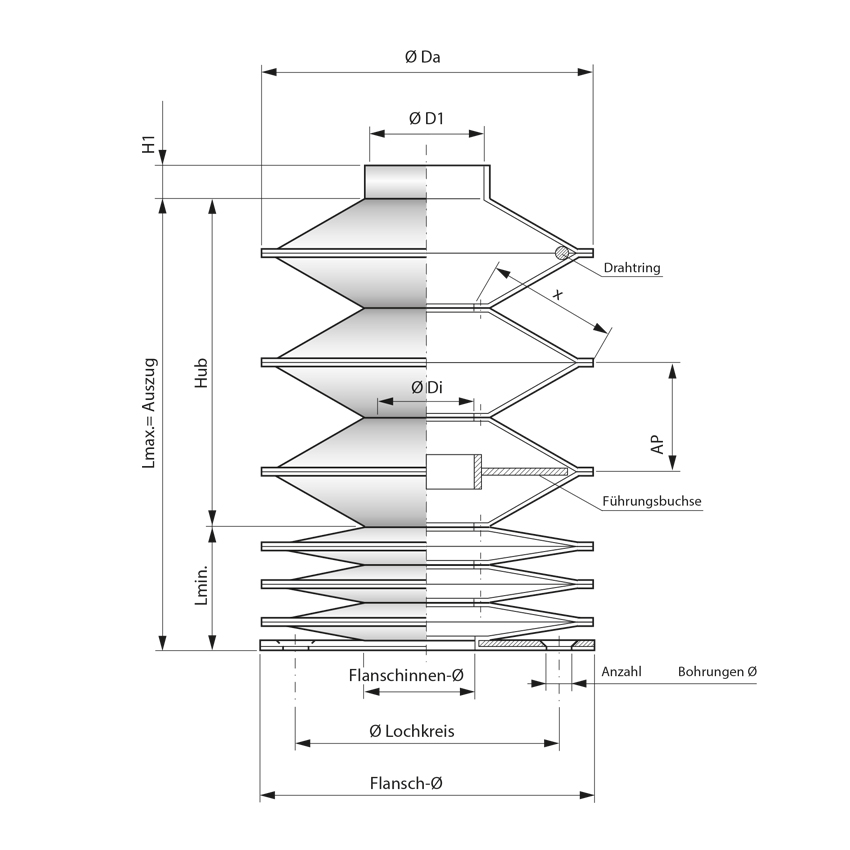

Befestigungssystem Typ A

Thermogeschweißte dichte Rundfaltenbälge

Faltenbälge mit Befestigungssystem Typ A haben eine Schlauch- und eine Flanschseite

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1  = Innendurchmesser Schlauchanschluß
Ø Di  = Innendurchmesser Balg
 F.i.-Ø= Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø    = Außendurchmesser Flansch
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

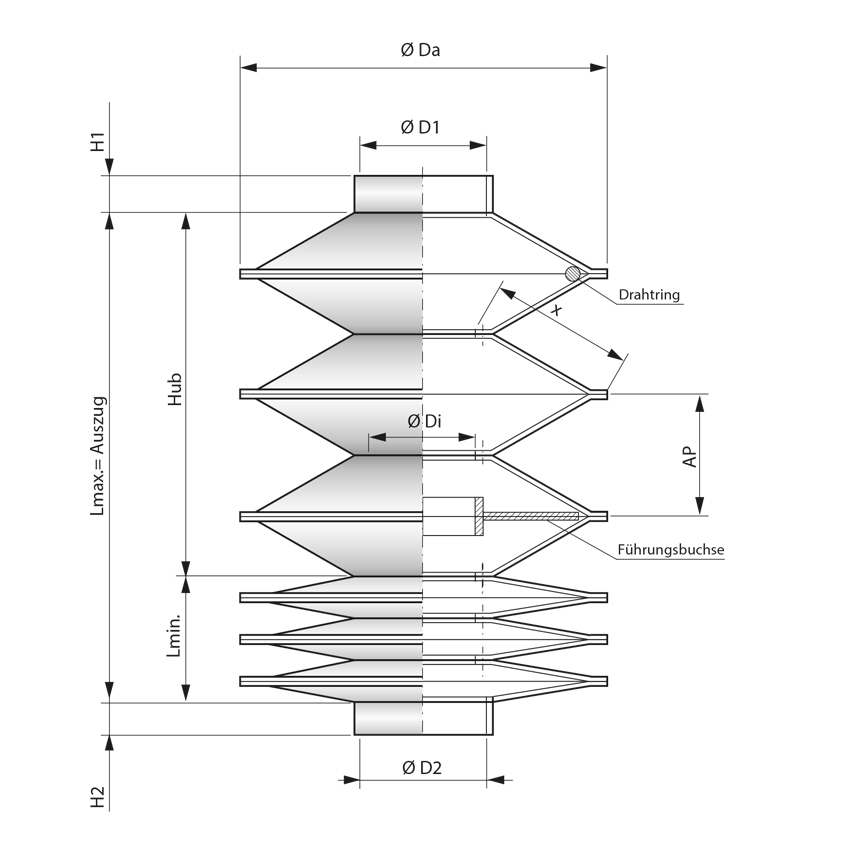

Befestigungssystem Typ B

Thermogeschweißte dichte Rundfaltenbälge

Faltenbälge mit Befestigungssystem Typ B haben zwei Schlauchanschlüsse

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1  = Innendurchmesser Schlauchanschluß
Ø Di  = Innendurchmesser Balg
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

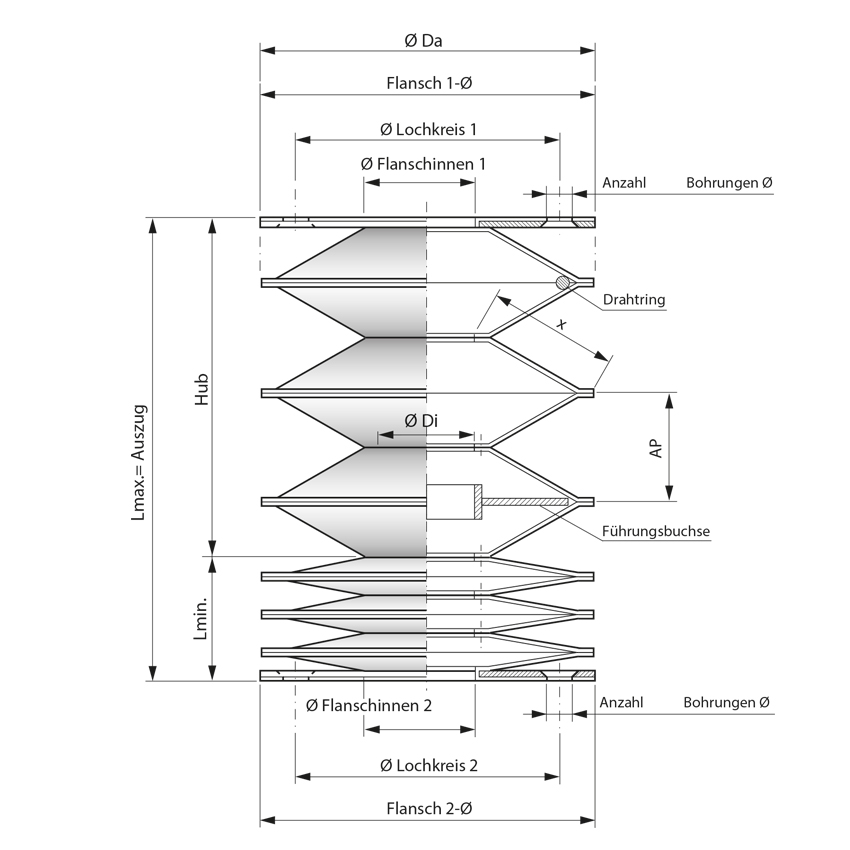

Befestigungssystem Typ C

Thermogeschweißte dichte Rundfaltenbälge

Faltenbälge mit Befestigungssystem Typ C haben zwei Flanschseiten

Faltenbalgdaten:

Ø Da = Außendurchmesser Rundfaltenbalg
Ø Di  = Innendurchmesser Balg
F.i.-Ø= Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø    = Außendurchmesser Flansch
P.A.    = Auszug
Lmin = Zusammendruckmaß
Hub   = P.A. – Lmin
AP  = Faltenauszug
X = Faltenbreite

Standardmaterialien

Erhältliche Materialien

  • P.E.I. TEMAT 018 Polyester beschichtet mit PVC, 0,7 mm dick
  • P.E.I. TEMAT 019 Polyester beschichtet mit PVC, 0,5 mm dick
  • P.E.I. TEMAT 153 POLYURETHAN, 0,5 mm dick
  • P.E.I. TEMAT 153/S  POLYURETHAN, 0,7 mm dick
  • P.E.I. TEMAT 156 POLYURETHAN, 0,5 mm dick

Auf Wunsch sind weitere Materialien erhältlich, bitte kontaktieren Sie unser Konstruktionsbüro.

Formeln

Berechnungsformeln

Thermogeschweißte dichte Rundfaltenbälge

Berechnungsformel für das Zusammendruckmaß
