Soufflets circulaires thermo-soudés
Soufflets circulaires étanches
Ils sont utilisés lorsqu’une protection étanche des parties de la machine est requise (par exemple vis, tiges) et ils sont efficaces même contre la contamination par les liquides de refroidissement.
Ils ont une bonne résistance aux substances chimiques et à la chaleur compatible avec les matières utilisées.
Les soufflets circulaires thermosoudés peuvent être fournis dans une grande variété de formes géométriques, sous réserve de la nécessité d’un équipement modeste (s’il n’est pas déjà disponible chez nous).
Données

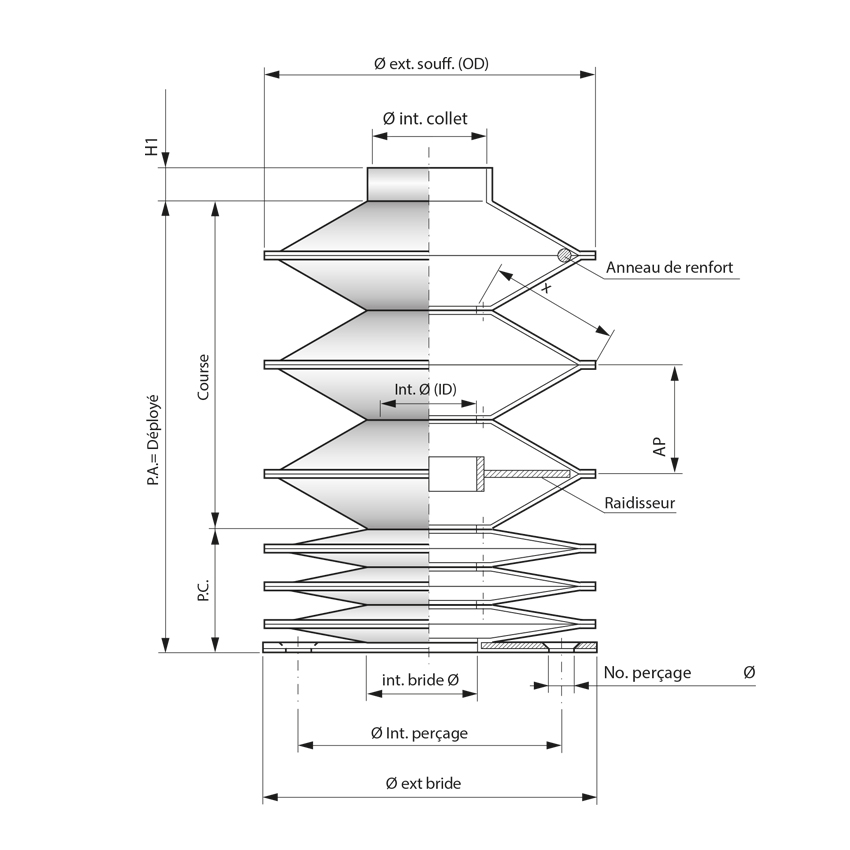

Schéma de fixation Type A
Les soufflets avec système de fixation de type A ont un col et une bride.
Données sur les soufflets
Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i.c. = Diamètre intérieur de la collerette
Ø i. soff. = Diamètre intérieur du soufflet
Ø i.f. = Diamètre intérieur de la bride
Ø trous int. = Diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Déployé
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur du soufflet

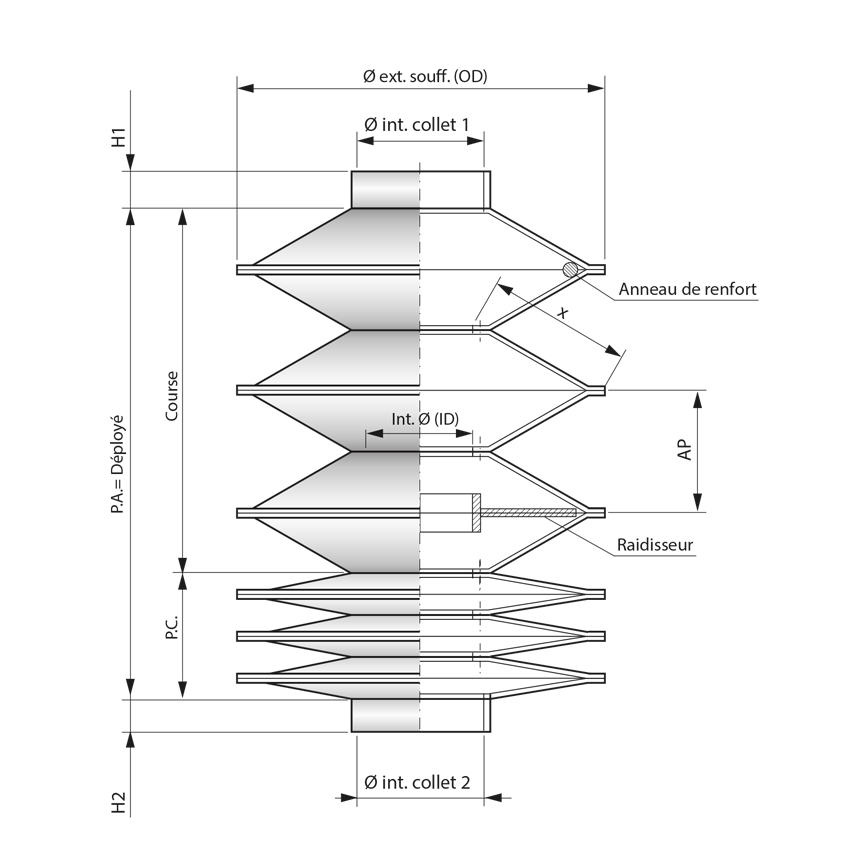

Schéma de fixation Type B
Les soufflets avec système de fixation de type B ont deux colliers.
Données sur les soufflets
Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i.c. = Diamètre intérieur de la collerette
Ø i. soff. = Diamètre intérieur du soufflet
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur de pliage du soufflet

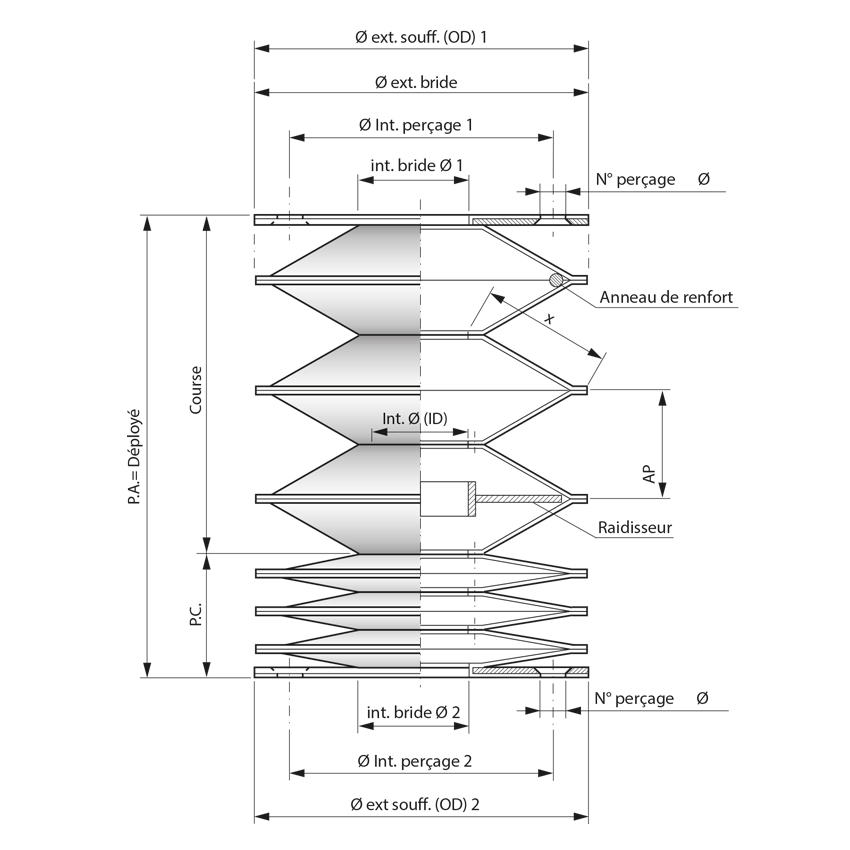

Schéma de fixation Type C
Les soufflets avec système de fixation de type C ont deux brides
Données sur les soufflets
Ø e. soufflet = Diamètre extérieur du soufflet circulaire
Ø i. soff. = Diamètre intérieur du soufflet
Ø i.f. = Diamètre intérieur de la bride
Ø trous int. = Diamètre d’entraxe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Déployé
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur de pliage du soufflet
Matériaux standard
Matériaux disponibles
- Code PEI: TEMAT 018 Polyester enduit de PVC épaisseur 0,7
- Code PEI: TEMAT 019 Polyester enduit de PVC épaisseur 0,5
- Code PEI: TEMAT 153 feuille de POLYURETHANE épaisseur 0,5
- Code PEI: TEMAT 153/S feuille de POLYURETHANE épaisseur 0,7
- Code PEI: TEMAT 156 feuille de POLYURETHANE épaisseur 0,5
- Code PEI: TEMAT 081 Polyester enduit de PVC épaisseur 0,5 – BLANC
D’autres matériaux sont disponibles sur demande: consultez notre service technique.
Formules
Formules

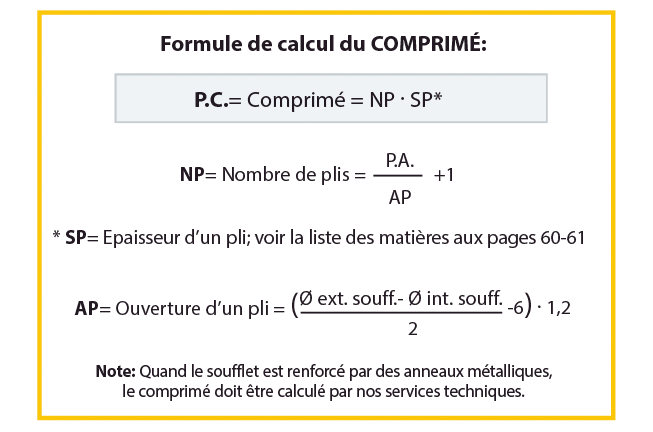

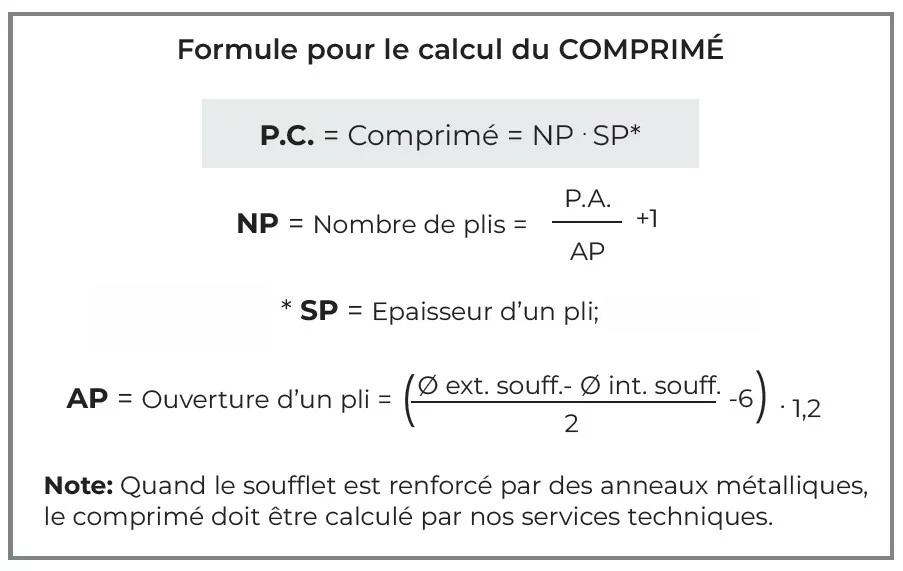

Formules de calcul du Comprimé
