Protecciones enrollables con cajón

El alojamiento de la protección enrollable en un cajón presenta muchas ventajas:

  • Protección del rodillo contra golpes accidentales
  • Limpieza de la banda mediante rascador
  • Aspecto estético muy agradable
  • Gran variedad de modalidades de fijación

Materiales de las protecciones enrollables con cajón:

  • Cajones de aluminio,
  • Acero,
  • Acero INOXIDABLE

1.000.000 movimientos garantizados Todas las protecciones enrollables con o sin cajón se fabrican bajo pedido. (Patentado)

Datos

Definición de las dimensiones totales

Protecciones enrollables con cajón

Las protecciones enrollables se pueden equipar con cajones de contención. Los cajones se fabrican a medida en función del diámetro máximo del rodillo enrollador y de las necesidades del cliente (cota AxA), están dotados de un sistema rascador para limpiar la banda y de angulares con orificios para facilitar su fijación en la máquina.

Los materiales utilizados son:

  • Acero pintado
  • Inoxidable
  • Aluminio

Datos:
AxA = Dimensión del cajón
Ø Máx. = Diámetro máximo completamente enrollado
Ø R = Diámetro rodillo de enrollado
IPC = Dimensiones totales protección con cajón
LC = Longitud carrera
LM = Longitud máx.
LT = Ancho banda

Las dimensiones totales de la protección enrollable completa, cota IPC, depende de las cotas K y Q, calculadas por nuestros técnicos, que están a disposición de los clientes para aclarar cualquier duda

Montaje

Esquemas de montaje para posiciones de trabajo verticales

Protecciones enrollables con cajón

Este esquema es válido para todas las protecciones enrollables y representa:

  • Tipo de terminal
  • Dirección de salida de la banda
  • Posición del terminal en la banda
  • Vista del perno/lengüeta

Esquemas de montaje para posiciones de trabajo horizontales y frontales

Protecciones enrollables con cajón

Este esquema es válido para todas las protecciones enrollables y representa:

  • Tipo de terminal
  • Dirección de salida de la banda
  • Posición del terminal en la banda
  • Vista del perno/lengüeta

Terminales de fijación

Protecciones enrollables con cajón

Los terminales de fijación de la banda en la máquina están hechos de flejes y angulares de acero o aluminio, perforados a pedido del cliente

Fijación

Protecciones enrollables con cajón

Fijación del cajón Para buscar el sistema de fijación del cajón más adecuado, le aconsejamos que sobrepongan, sin girar, las posibilidades ilustradas al esquema de la protección enrollable elegida.

Posiciones de trabajo:

Protecciones enrollables con cajón
  • O = Protección enrollable para funcionamiento horizontal
  • F = Protección enrollable para funcionamiento frontal
  • V = Protección enrollable para funcionamiento vertical

Rascador de aceite

Protecciones enrollables con cajón

Este esquema representa las dos posibles aplicaciones del rascador de aceite en el cajón.

Ejemplo

Protecciones enrollables con cajón

Ejemplo de código de montaje Representa la cara vista de la banda, la posición de trabajo, la fijación del terminal, la fijación del cajón y la posición del rascador de aceite Posición de trabajo: F1 Fijación del terminal: 2 Fijación del cajón: T5 Posición del rascador de aceite: R2

Mecanismo

SURE-SPRING®

Protecciones enrollables con cajón

Mecanismo SURE-SPRING® Las protecciones enrollables P.E.I. equipadas con el mecanismo SURE-SPRING® representan la fase más avanzada de la innovación técnica en este tipo de protecciones.

  • Idóneo para trabajar a VELOCIDADES ELEVADAS
  • Los muelles múltiples permanecen COAXIALES entre sí
  • Los muelles NUNCA SE ENTRECRUZAN entre sí
  • REDUCCIÓN de los diámetros ocupados
  • Fiabilidad EXCELENTE
  • VELOCIDAD de avance de hasta 150 m/min
  • ACERELACIÓN hasta 2 g
  • 2.000.000 de movimientos garantizados
  • SEGURIDAD en el anclaje de la banda en el tubo porque NO se usan productos adhesivos
  • Mantenimiento PRÁCTICO porque la sustitución de la banda resulta muy rápida y sencilla
  • Idóneo incluso en ambientes de trabajo con productos químicos FUERTES Y AGRESIVOS
  • SALUDABLE para el ambiente

SURE-SPRING® VERSIÓN HP

Protecciones enrollables con cajón

Mecanismo SURE-SPRING® VERSIÓN HP El mecanismo de enrollado SURE-SPRING HP responde a la exigencia de aumentar la fuerza para enrollar protecciones muy grandes. El óptimo dimensionamiento del muelle proporciona la fuerza de tracción adecuada para mover las persianas de la serie «J»

Traslación del movimiento

Protecciones enrollables con cajón

El movimiento rotatorio del tubo respecto al perno central fijo se obtiene mediante un órgano dentado deslizante. Este sistema consigue compensar el alargamiento de los muelles múltiples mediante el desplazamiento axial de la fijación de los muelles mismos mediante un perno roscado de varias entradas.

Características innovadoras

Protecciones enrollables con cajón

Este nuevo sistema permite que los muelles múltiples trabajen con una geometría optimizada, manteniendo las espiras cerradas gracias a su deslizamiento a lo largo del eje.

Fijación

Protecciones enrollables con cajón

Fijación mecánica de la banda en el tubo Es el método más fiable para garantizar la seguridad del anclaje de la banda en el tubo.

Esquema

Protecciones enrollables con cajón

Esquema de funcionamiento de SURE-SPRING®

  • En el rodillo enrollable n.° 1 (sistema tradicional), los muelles se fijan a las cabezas que están alojadas en los extremos del perno. En esta ejecución, durante el enrollado y el desenrollado, los muelles se disponen en una típica configuración helicoidal con evidentes problemas de desgaste debidos a los roces entre las espiras y, también, entre las espiras y el cilindro central.
  • En el rodillo enrollable n.° 2 (sistema SURE-SPRING®), los muelles se fijan a una cabeza móvil que, durante el enrollado y el desenrollado, se desliza longitudinalmente manteniendo las espiras de los muelles siempre empaquetadas y concéntricas. Esta geometría de los muelles evita gran parte de los desgastes indicados anteriormente con lo cual se obtienen unas prestaciones mucho más elevadas y una vida útil del rodillo enrollable mucho más larga.
Cubierta CERAMIX

CERAMIX

Protecciones enrollables con cajón

Cubierta CERAMIX

LA TECNOLOGÍA AEROESPACIAL EN LAS MÁQUINAS-HERRAMIENTA: El poder de la innovación con precios asequibles

• CERAMIX es una cubierta revestida con un polímero de alto contenido cerámico.
• CERAMIX tiene una excelente resistencia en los mecanizados con viruta caliente y seca.
• CERAMIX ofrece una excelente resistencia a la abrasión, al corte y a los aceites minerales.
• CERAMIX tiene un espesor de 1,6 mm y pesa 2 kg/m2. Es autoextinguible y antiestática.
• CERAMIX se utiliza en toda la gama de rodillos enrollables P.E.I. con mecanismos a partir de 70 mm de diámetro del tubo.

CERAMIX

Protecciones enrollables con cajón

Cubierta CERAMIX LIGHT

Misma resistencia con la mitad de peso

• CERAMIX LIGHT presenta todas las características de CERAMIX pero con un espesor de 0,9 mm y pesa 1 kg/m2.
• CERAMIX LIGHT es autoextinguible y antiestática.
• CERAMIX LIGHT es idónea para mecanismos con diámetro del tubo a partir de 20 mm.

Partículas de cerámica

Protecciones enrollables con cajón

CERAMIX

• Si se examina al microscopio, se descubrirá una malla de partículas cerámicas que protegen su propia mezcla de los efectos agresivos de la viruta.

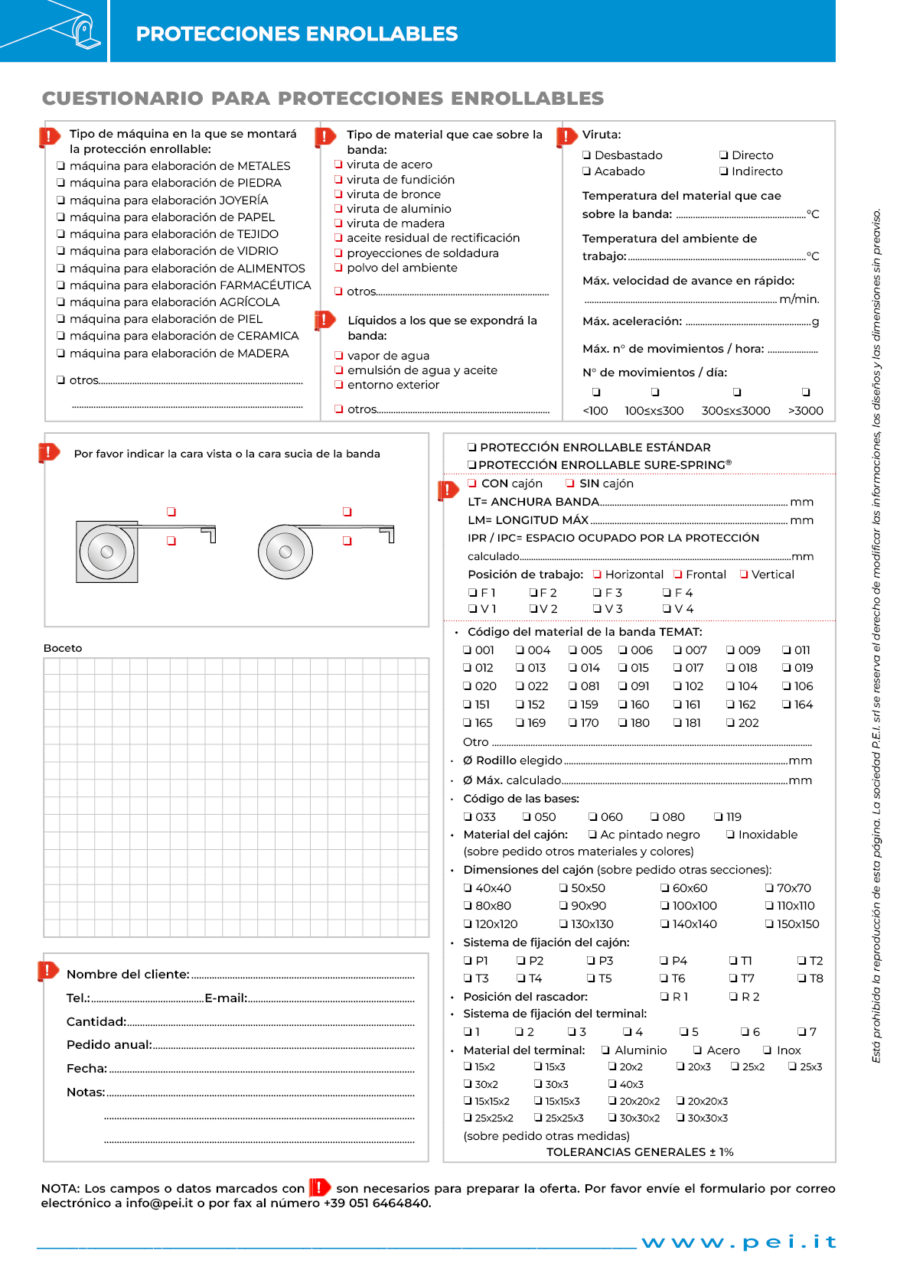

Documentación
