Extrudované rolety se vyznačují tím, že jsou velmi robustní a používají se tam, kde je požadována maximální ochrana vedení před třískami při vysokých teplotách. Pracují gravitačně nebo jsou připojeny k navíjecímu válci PEI.

Hliníkové výlisky typu J

Provedeny nárazové testy

S extrudovanými lamelami

Všechny ROLETY SÉRIE “J” prošly NÁRAZOVOU ZKOUŠKOU podle normy EN 12417.

Geometrie profilu

S extrudovanými lamelami

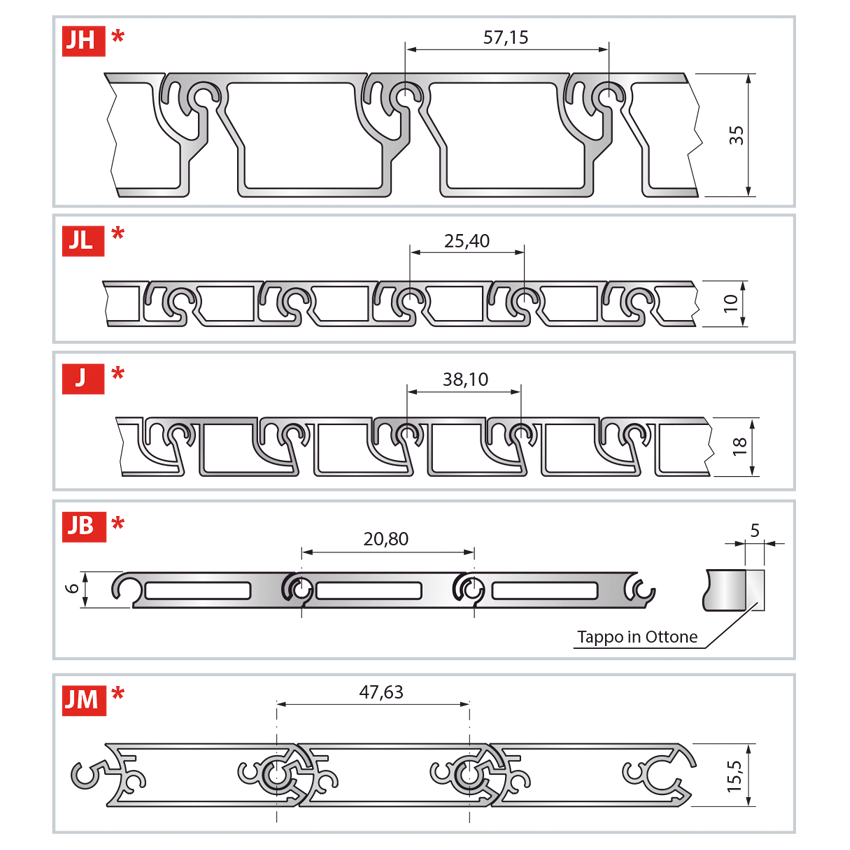

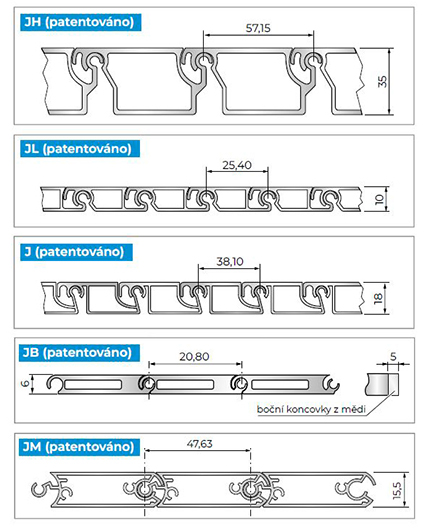

Geometrie hliníkových profilů k dispozici pro rolety typu J

Technické vlastnosti

S extrudovanými lamelami

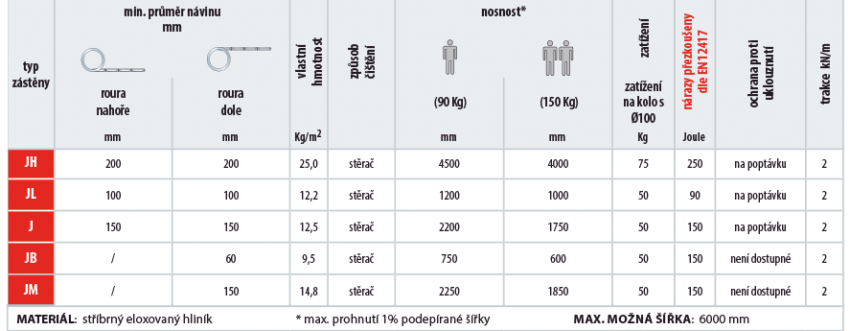

Technické vlastnosti hliníkových profilů typu J

MATERIÁL: eloxovaný hliník, stříbrný
MAX. MOŽNÁ ŠÍŘKA: 6.000 mm

Koncovky

S extrudovanými lamelami

Extrudované rolety z hliníku: Geometrie koncovek pro hliníkové profily typu J.

Kód koncovky

L1xL2xS

BxH

CDE

Materiál

Popis

Kód rolety

3T

20×6

Al

Prvek rolety

JB

5T/1

15x15x3

Al-Ac

Úhelník

JB

5T/2

20x20x3

Al-Ac

Úhelník

JB

5T/3

30x30x3

Al-Ac

Úhelník

J / JB / JL / JM

5T/4

40x40x5

Ac

Úhelník

J / JH / JM

6T

30x30x2

Ac

Závěs

AKS-1/AKS 4J/JL/JH/JB/JM

7T

Otvory podle požadavku

18 20 35

ø 5,50 ø 8,50 ø 13

ø 10 ø 14 ø 20

Al

Prvek rolety

JL J JH

8T

30

11

22

Al-Ac

Úhelník

Úhelník

Al = hliník Ac = ocel

Hliníkové výlisky typu AKS

Geometrie

S extrudovanými lamelami

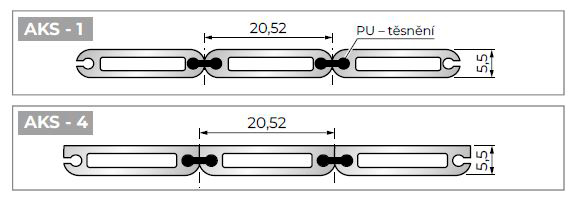

Geometrie a celkové rozměry rolet AKS

Technické vlastnosti

S extrudovanými lamelami

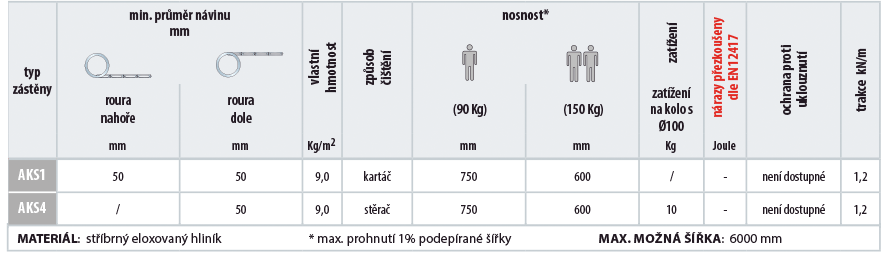

Koncovky pro hliníkové rolety typu AKS

MATERIÁL: eloxovaný hliník, stříbrný
MAX. MOŽNÁ ŠÍŘKA: 6.000 mm

Standardní profily

S extrudovanými lamelami

Dostupné geometrie pro rolety AKS

Kód koncovky

L1xL2xS

BxH

CDE

Materiál

Popis

Kód rolety

1T

25×5,5

Al

Plocháč

AKS-1 AKS-4

2T

20x30x5,5

Al

Úhelník

AKS-1 AKS-4

6T

30x30x2

Ac

Závěs

AKS-1 AKS-4J JL/JH/JB/JM

Al = hliník Ac = ocel
