Enrouleurs avec tabliers

Les enrouleurs avec tabliers ont la caractéristique d’être très robustes et sont utilisés lorsqu’une protection maximale des guides contre les copeaux à haute température est requise. Ils sont soit montés sur le sol, soit fixés à un rouleau conçu par PEI.

Profilés en aluminium de type J

Testé pour l’impact

Enrouleurs avec tabliers extrudés

Tous les TABLIERS SERIE J sont testés aux chocs selon la Norme EN 12417.

Géometries du profil

Enrouleurs avec tabliers extrudés

Enrouleurs avec tabliers

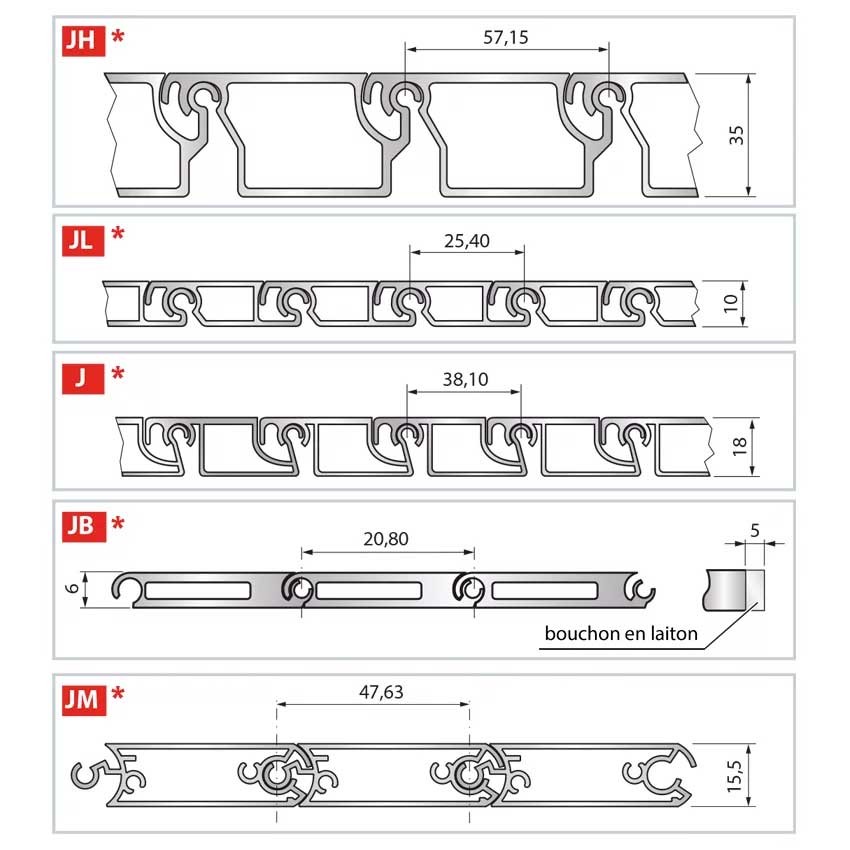

Géométries du profil en aluminium disponibles pour les tabliers type J

* Breveté

Caractéristiques techniques

Enrouleurs avec tabliers extrudés

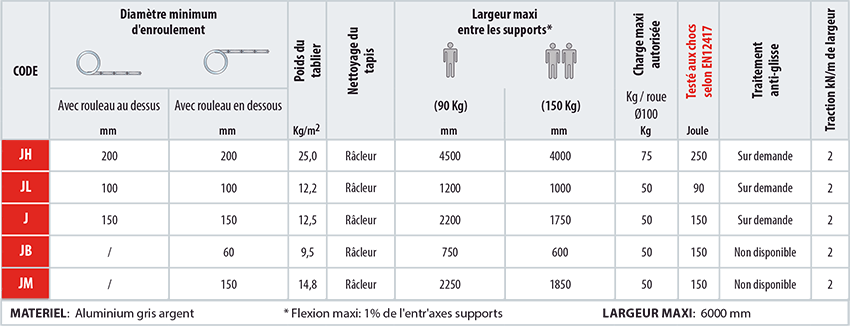

Caractéristiques techniques des profiles en aluminium type J

Profiles d’extrémité

Enrouleurs avec tabliers extrudés

Enrouleurs avec tabliers: Géometries des extrémités pour profiles en aluminium type J.

Code d’extrémité

L1xL2xS

BxH

CDE

Matériel

Description

Code Tapis

3T

20×6

Al

Protection Tablier

JB

5T/1

15x15x3

Al-Ac

Cornière

JB

5T/2

20x20x3

Al-Ac

Cornière

JB

5T/3

30x30x3

Al-Ac

Cornière

J / JB / JL / JM

5T/4

40x40x5

Ac

Cornière

J / JH / JM

6T

30x30x2

Ac

Charnière

AKS-1/AKS
4J/JL/JH/JB/JM

7T

Perçage sur demande

18
20
35

ø 5,50
ø 8,50
ø 13

ø 10
ø 14
ø 20

Al

Protection Tablier

JL
J
JH

8T

30

11

22

Al-Ac

Cornière

JM

Al = Aluminium  Ac = Acier

Profilés en aluminium de type AKS

Géométries

Enrouleurs avec tabliers extrudés

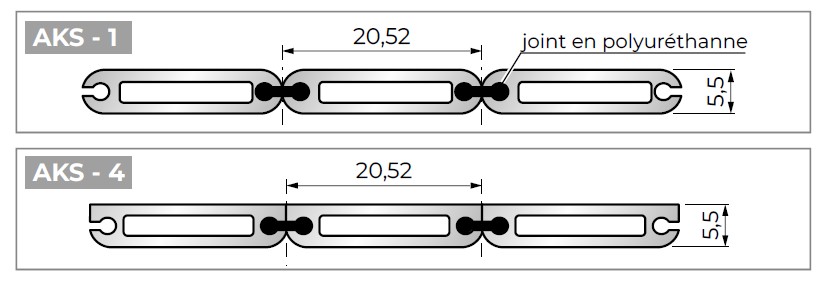

Géométries et dimensions des tabliers AKS

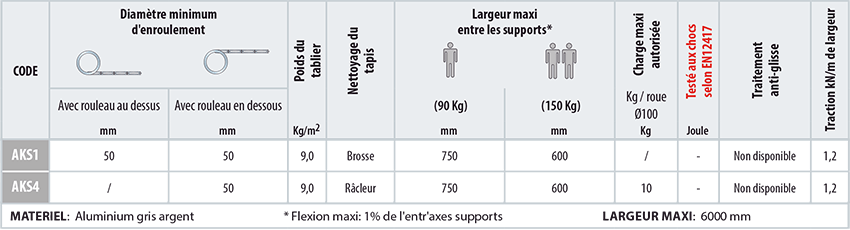

Caractéristiques techniques

Enrouleurs avec tabliers extrudés

Bornes pour volets roulants en aluminium de type AKS

Profils standard

Enrouleurs avec tabliers extrudés

Géométries disponibles pour les tabliers AKS

Code d’extrémité

L1xL2xS

BxH

CDE

Matériel

Description

Code Tapis

1T

25×5,5

Al

Plat

AKS-1
AKS-4

2T

20x30x5,5

Al

Cornière

AKS-1
AKS-4

6T

30x30x2

Ac

Charnière

AKS-1
AKS-4
J / JL / JH / JB / JM

Al = Aluminium  Ac = Acier
