Soufflets cousus PEI : robustes et durables

Les soufflets plats cousus produits par PEI ont le grand avantage d’être particulièrement robustes et d’avoir un paquet fermé très petit par rapport à la course du soufflet. La construction de ce modèle est réalisée par une double couture sur les ailes du soufflet.

La propreté du soufflet cousu est garantie : il n’y a aucun pli de tissu qui riaque d’entraver la chute sur l’évacuateur. Les soufflets cousus ont un emballage fermé plus petit que les soufflets thermosoudés classiques, car il n’y a pas de plis de tissu dans les coins. La gamme de géométries constructibles est pratiquement infinie. Si l’application sur la machine nécessite une rigidité structurelle, des intermédiaires de renforcement en métal peuvent être insérés et façonnés pour un support sûr sur les guides.

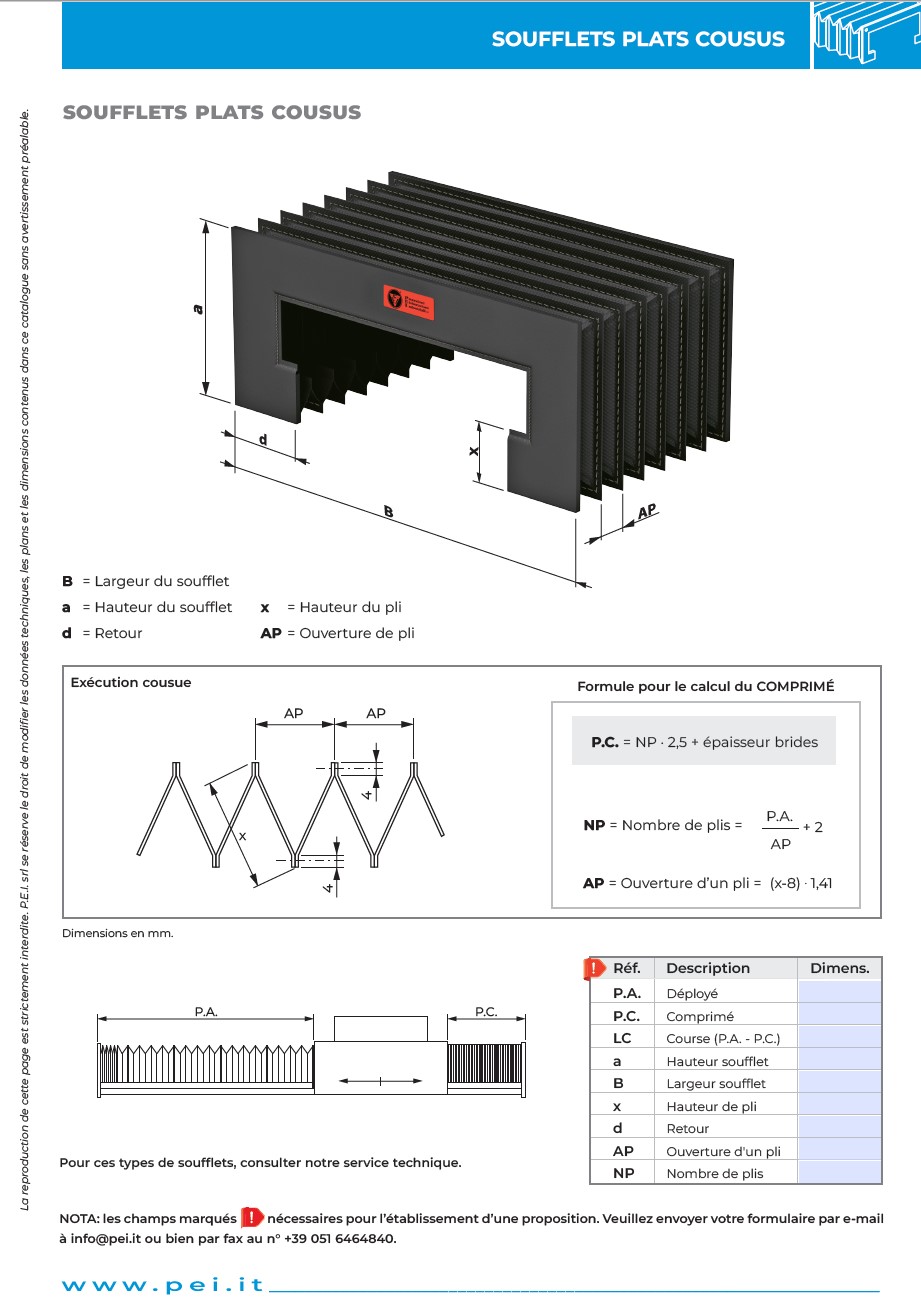

Données sur les soufflets :

B = Largeur du soufflet

a = Hauteur du soufflet

d = Entrée du soufflet

x = Hauteur de pliage

AP = ouverture du pli

Veuillez consulter notre service technique pour ce type de soufflet.

Formules

Formule pour le calcul du pack fermé

Soufflets plats cousus

Définitions des données

Formule pour le calcul du PACK FERMÉ des soufflets plats cousus

  • Pack fermé = NP x 2,5 + épaisseur de la bride

Formule de calcul du nombre d’étapes

  • NP = Nombre d’étapes = P.A. / AP + 2

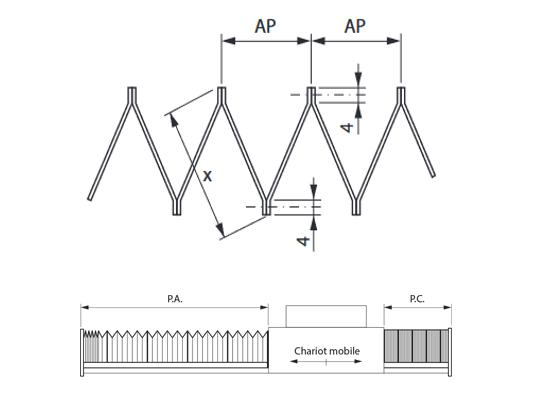

Formule de calcul de l’OUVERTURE d’une étape

  • AP= Ouverture de 1 pas = (x-8) . 1,41

Pour ce type de soufflet, veuillez consulter notre service technique.



Définitions des données

  • O.P. = Open Parcel
  • P.C. = Parcelle fermée
