Boucliers à lamelles

Les protections dynamiques pour les guides de machines-outils sont de véritables barrières mobiles sur les axes X et Y des machines industrielles modernes.

La ligne X-Y Shields a été créée pour répondre à la demande croissante de solutions de protection complètes. PEI a répondu à cette demande accrue en organisant une division dédiée à ce produit, en appliquant le concept de chaîne d’approvisionnement courte à sa production. PEI dispose d’ingénieurs commerciaux qualifiés qui répondent directement aux clients pour toutes les phases et parties qui constituent une protection complète : co-conception, conception, fabrication et vente.

Les techniciens de PEI développent les protections X-Y, en aidant le client à choisir la meilleure protection pour répondre aux exigences de l’usinage.

La production des lamelles en acier inoxydable, des guides et du cadre qui entoure et enferme l’ensemble de la protection est entièrement réalisée au sein d’une ligne de production PEI.

SCUDO X-Y est la double protection de PEI, adaptée à la séparation de la zone de travail et du compartiment moteur, et se compose de quatre soufflets thermosoudés protégés par des lattes en acier inoxydable et un système de limitation de la course. C’est la solution qui allie économie, légèreté, robustesse et un excellent aspect esthétique. Ce système garantit une double protection : les lamelles protègent le soufflet des copeaux chauds et tranchants, tandis que le soufflet enveloppe et protège les guides de tout liquide qui pourrait s’infiltrer sous les lamelles. La SCUDO X-Y atteint des vitesses allant jusqu’à 120 m/min. et des accélérations allant jusqu’à 2g. Il s’agit de protections performantes, personnalisées et présentant un bon rapport qualité/prix. Ils sont largement utilisés sur les petits, moyens et grands centres d’usinage horizontaux et verticaux.

Lis tout
Options disponibles

Avec lamelles fixes

Soufflets X-Y avec clapets

Boucliers à lamelles

  • Bouclier X-Y avec lamelles fixes

Avec des lames mobiles

Soufflets X-Y avec clapets

Boucliers à lamelles

  • SCUDO X-Y avec lattes mobiles

Double tête

Soufflets X-Y avec clapets

Boucliers à lamelles

  • SCUDO X-Y avec double tête
Structure

Avec des lattes mobiles

Soufflets X-Y avec clapets

Boucliers à lamelles

Ecran X-Y à lamelles mobiles

  1. Structure
  2. Soufflets frontaux
  3. Soufflet vertical
  4. Baignoire
  5. Racloir
Documentation

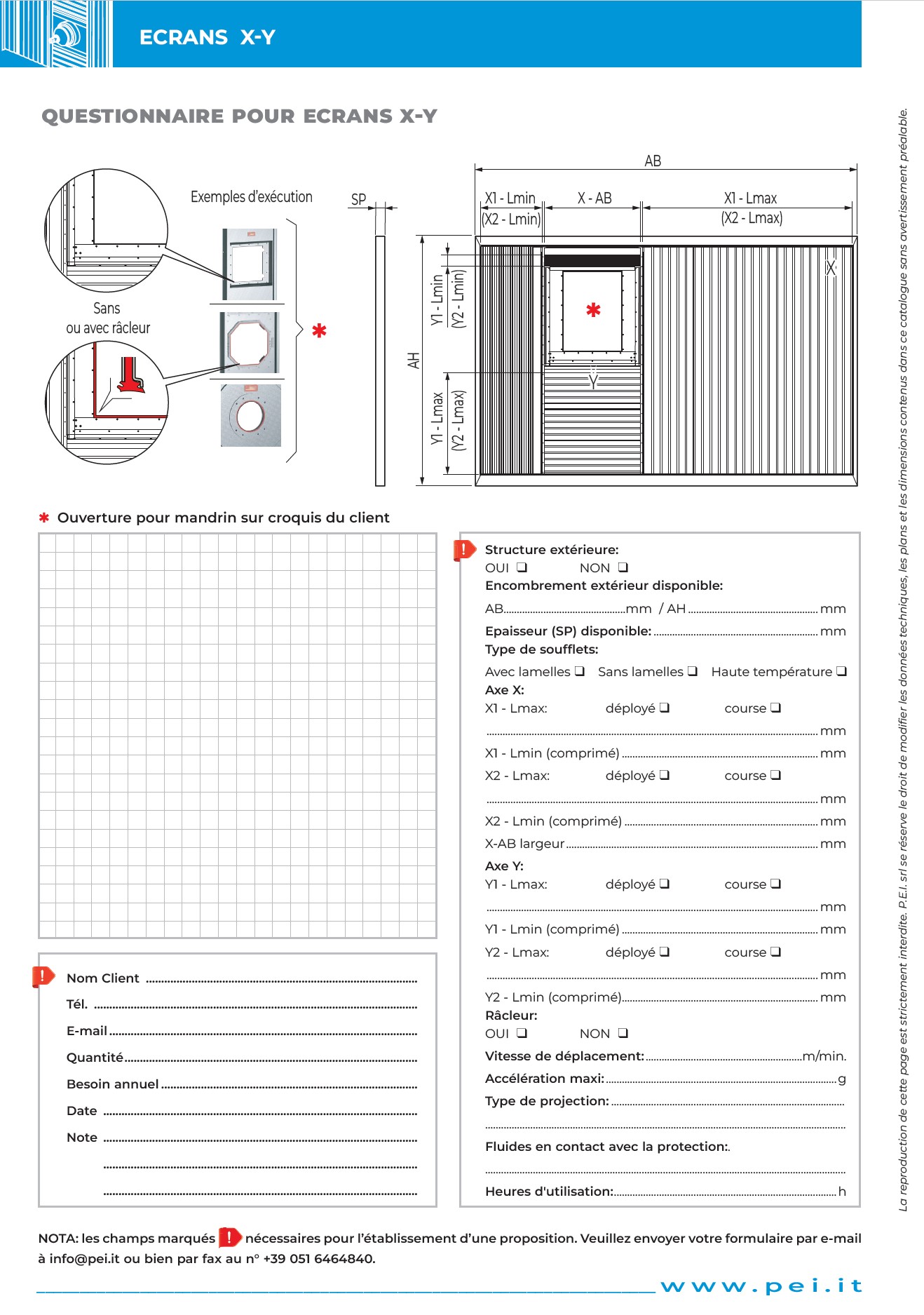

Questionnaire pour les boucliers X-Y

Soufflets X-Y avec clapets
