WAVE SKY

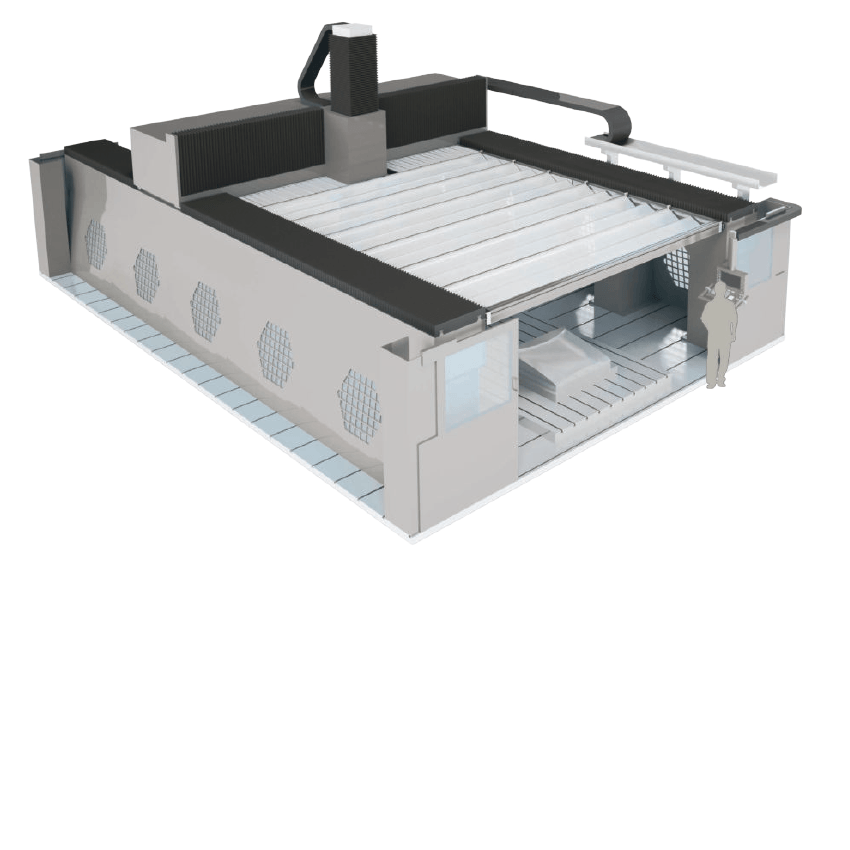

Faltdachabdeckung für Fräsmaschinen mit mobiler Traverse
WAVE SKY ist eine Faltabdeckung, die den Austritt von Rauch, Staub und Spänen aus dem Bearbeitungsbereich des Werkstücks auf ein Minimum reduziert. Durch die Anwendung der Faltabdeckung WAVE SKY kann die Saugkraftleistung beim Absaugen von Dämpfen bei der Bearbeitung von Karbonfasern, Verbundmaterialien und vaporisiertem Kühlschmierstoff reduziert werden.

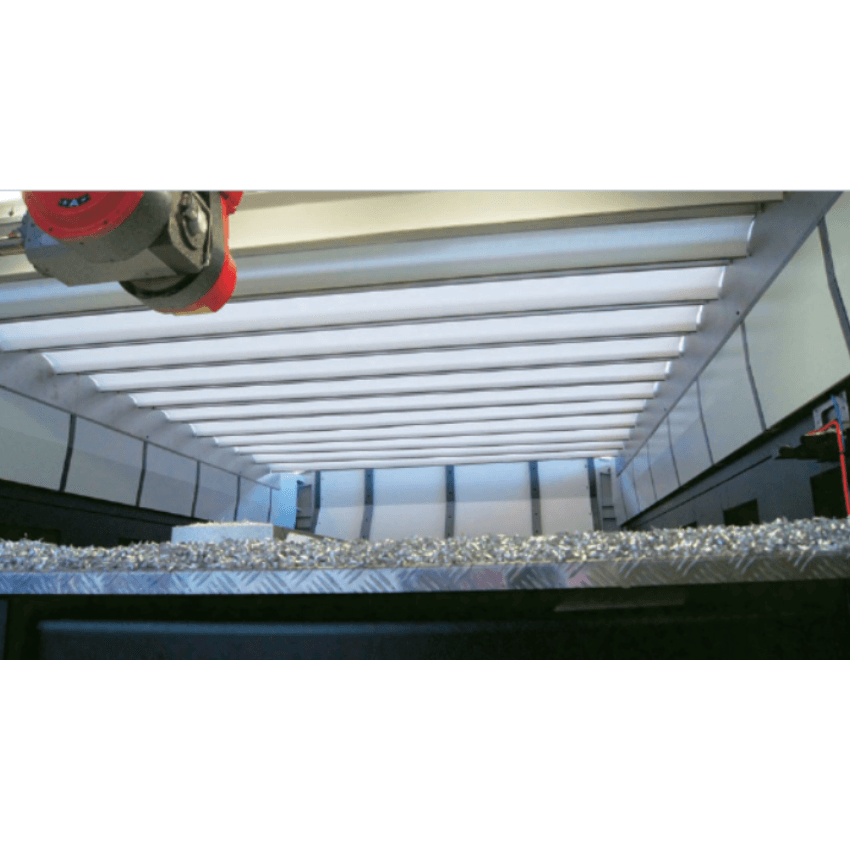

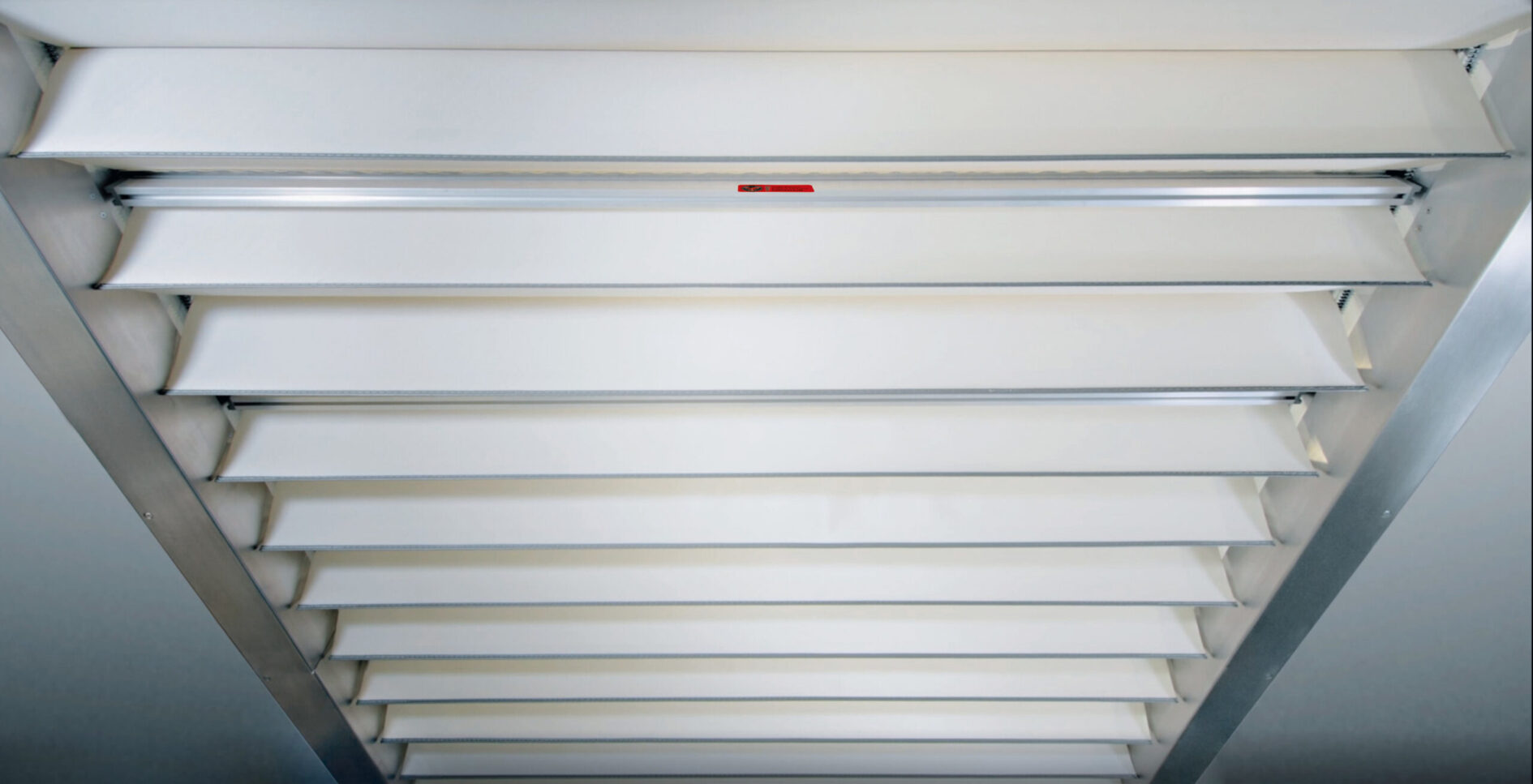

Das spezielle, durchscheinende Material garantiert genügend Licht im Arbeitsbereich.
Um das Öffnen und Schließen des Maschinendachs zu erleichtern, ist diese Faltabdeckung durch den innovativen SMARTDRIVE auch in einer motorisierten Version erhältlich.
Diese Motorisierung der neuesten Generation ist auch in einer kabellosen Konfiguration verfügbar: Dank der neuen Steuereinheit E-Drive können Energieführungsketten zwischen der beweglichen Traverse und der Werkzeugmaschine vollständig entfallen.
Technische Eigenschaften:
- MAX. GESCHWINDIGKEIT: 90 m/min.
- MAX. BESCHLEUNIGUNG: 1 g
- MAX. BREITE ZWISCHEN DEN FÜHRUNGSSCHIENEN: 6.000 mm
- MAX. HUB: 25.000 mm
- STANDARD-FALTENBREITEN: 100/150/200/250/300 mm
Balgmaterial
Balgmaterial
Ausgezeichnete Beständigkeit gegen Produkte auf Erdölbasis, Öle und starkem Abrieb. Das Trägermaterial besteht aus einem speziellem Gewebe mit hoher Quersteifigkeit und einem optisch sehr gutem Erscheinungsbild. Wird üblicherweise bei hohem Späneaufkommen eingesetzt.
DURCHSCHEINEND UND ANTISTATISCH.
| Materialtyp | Materialbeschreibung | Materialdicke mm | Temperaturbeständigkeit | |||
| Oberseite (sichtbar) beschichtet mit | Trägermaterial | Unterseite beschichtet mit | kurzzeitig in °C | dauernd in °C | ||
| TEMAT154 | Polyurethan | Polyester | Polyurethan | 0,9 | +130 | -30 +90 |
Spezialmaterial
Balgmaterial aus lichtdurchlässigem Gewebe und mit Doppelschussfaden TEMAT 154
Detailansicht antistatisches Material
CERAMIX
CERAMIX, P.E.I. Materialcode TEMAT180, verfügt über eine ausgezeichnete Abrieb- und Scherfestigkeit und gleichermaßen Beständigkeit gegen Öle und hohen Temperaturen. Das Trägermaterial besteht aus zwei miteinander verbundenen Gewebeschichten, wodurch das Gewebe eine sehr hohe
Quersteifigkeit und ein optimales äußeres Erscheinungsbild erhält. Bei unserer Wave-Sky Abdeckung wird CERAMIX nur in den Falten eingesetzt, die sich in der Nähe des Bearbeitungsbereichs befinden, bei hohem Aufkommen von heißen und scharfen Aluminiumspänen, sowie bei Späneabtragungen mit hoher Geschwindigkeit und bei Trockenbearbeitung. ANTISTATISCH.
CERAMIX LIGHT, P.E.I. Materialcode TEMAT181, verfügt über eine ausgezeichnete Abrieb- und Scherfestigkeit und gleichermaßen Beständigkeit gegen Öle und hohen Temperaturen. Das Trägergewebe besteht aus einem ANTISTATISCHEM Material mit guter Quersteifigkeit und einem äußerst ansprechenden Erscheinungsbild. CERAMIX LIGHT wird bei scharfkantigen und heißen Spänen, bei Hochleistungs-Zerspanung, bei Trocken- sowie Naßbearbeitung eingesetzt.
| Materialtyp | Materialbeschreibung | Materialdicke | Temperaturbeständigkeit | |||
| Oberseite (sichtbar) beschichtet mit | Trägermaterial | Unterseite beschichtet mit | kurzzeitig in °C | dauernd in min˚C / max˚C | ||
| TEMAT180 | CPT** | Polyester | – | 1,8 | +1200 | -30 +90 |
| TEMAT181 | CPT** | Polyester | – | 0,9 | +1200 | -30 +90 |
** Ceramic Polymer Technology
Zubehör
Detailansicht Führungen
Detailansicht Führungen: modular und justierbar.
Das gleiche Führungssystem kann auch für die Versionen Wave Sky Light und Wave Sky Cover genutzt werden.
Rollen
Laufbewegung auf Rollen.
Träger
Modulare Träger aus Aluminium mit auswechselbaren Falten
Antrieb
SMARTDRIVE HP
Es kommen zwei Motoren zum Einsatz, die in einem herausnehmbaren Modul installiert sind. Dieses kann im Bedarfsfall vom Maschinenbenutzer ausgetauscht werden.
Die Zahnstange wurde nach außen versetzt, was eine fließendere Verfahrbewegung, geringere Gefahr der Verunreinigung und somit einen geringen Wartungsaufwand und eine längere Lebensdauer ermöglicht.
Die Plug & Play Lösung garantiert den kontinuierlichen Betrieb der Maschine und vermeidet kostspielige Stillstände.
PATENTIERT
E-SMARTDRIVE
Diese kabellose Version ermöglicht den vollständigen Verzicht auf Kabel und Energieführungsketten, was sowohl für den Maschinenhersteller als auch für den Endanwender erhebliche Vorteile bringt.
Die Installation wird schneller und einfacher, wodurch sich Montagezeiten und -kosten spürbar reduzieren. Zudem wird der Platz rund um das Bearbeitungszentrum optimiert, was sowohl die Zugänglichkeit als auch die Sauberkeit verbessert.
Ein solches innovatives System ist weltweit einzigartig und wurde bislang im Bereich der Werkzeugmaschinen nicht eingesetzt: Die Exklusivität dieser Technologie ist durch Patentanmeldung geschützt.
E-DRIVE
Bei Bedarf lässt sich die in der E-Drive-Steuereinheit integrierte 24V-Batterie durch einfaches Abnehmen der Abdeckung schnell und unkompliziert austauschen, ohne kostenintensive Produktionsstillstände zu verursachen.
Die neue E-SmartDrive Steuereinheit verfügt über einen vormontierten mechanischen Endanschlag, der bei Überhub einen sofortigen Halt auslöst.

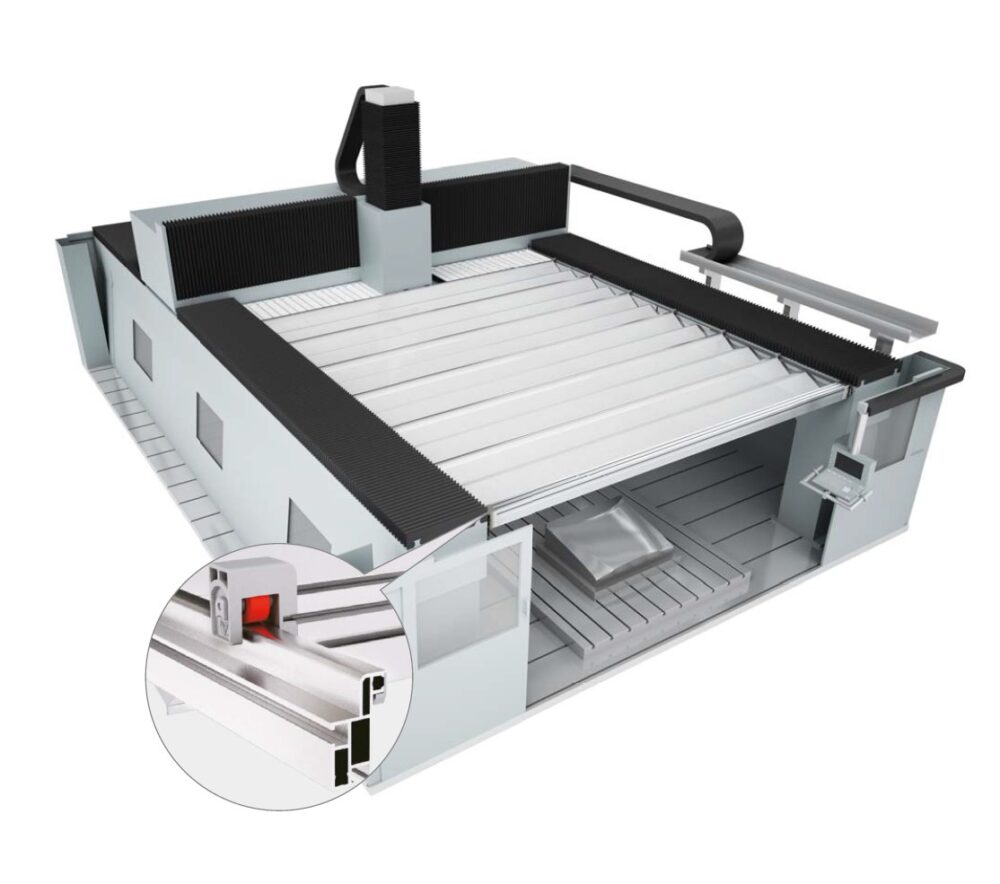

Darüber hinaus ist der gesamte Querträger der Wave Sky-Faltdachabdeckung mit einer Sicherheits-Schaltleiste ausgestattet: Trifft der Faltenbalg auf ein Hindernis, löst die Kompression des Bauteils einen elektrischen Kontakt aus und unverzüglich wird ein Not-Aus-Signal übermittelt.
Zum Patent angemeldet
