Utilizzabile per fissaggiodel soffietto in tutte le posizioni 1 – 2 – 3 – 4, con supporti a piastra o ad angolare predisposti dal cliente.

Pos.1
a) Fissare la flangia standard tipo1 alla guida.
b) Unire il soffietto alla flangia standard tipo 1 premendo fortemente.
Pos.2-3
a) Fissare alla tavola la flangia standard tipo 2 con viti.
b) Unire il soffietto alla flangia standard tipo 2 premendo fortemente.
Pos.4
a) Fissare all’angolare predisposto dal cliente la flangia standard tipo 2 con viti
b) Unire il soffietto alla flangia standard tipo 2 premendo fortemente.

N.B. I fissaggi rappresentati nelle Pos. 1-4 sono intercambiabili.

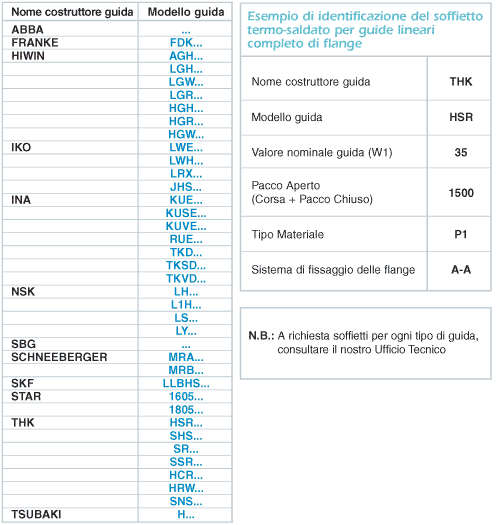

Questa scheda tecnica rappresenta i sistemi standard per il fissaggio dei soffietti per le guide lineari che possiamo fornire da magazzino.
Per dimensioni diverse potete consultare il nostro ufficio tecnico.

Produzione Standard dei Soffietti Termosaldati per Guide Lineari
