Soffieti Teremosaldati

1) Flangia d’attacco 1
2) Matrice
3) Supporto
4) Flangia d’attacco 2

P.A. = Pacco aperto
B = Larghezza soffietto
P.C. = Pacco chiuso
a = Altezza soffietto
Corsa = Pacco aperto – pacco chiuso
x = Altezza piega

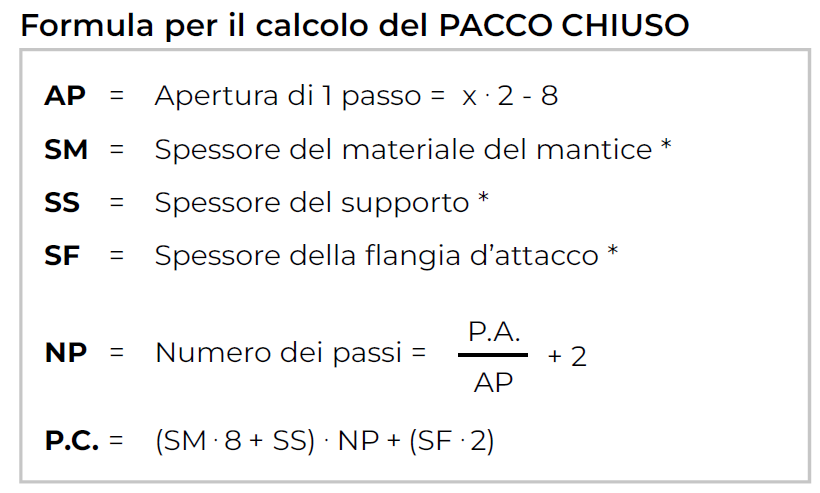

Formula per il calcolo del PACCO CHIUSO

AP = Apertura di 1 passo = x . 2 – 8
SM = Spessore del materiale del mantice *
SS = Spessore del supporto *
SF = Spessore della flangia d’attacco *
NP = Numero dei passi = (P.A.: AP) + 2
P. C.= (SM . 8 + SS) . NP + (SF . 2)

* vedi materiali

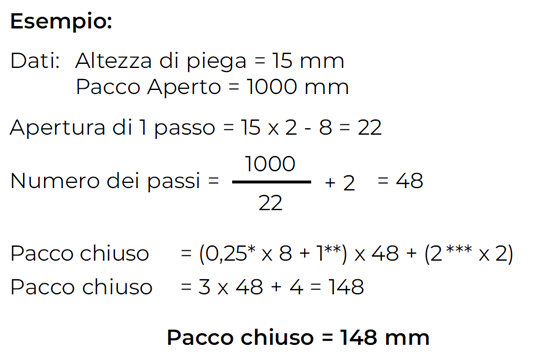

* Ipotizziamo il materiale del mantice con il codice “TEMAT015”  (vedi materiali)
** Ipotizziamo che lo spessore del supporto sia 1 mm
*** Ipotizziamo che lo spessore della flangia sia 2 mm (vedi materiali)
