Abdeckungssysteme mit Lamellen

Diese dynamischen Abdeckungen für die Führungen in Werkzeugmaschinen sind wahre bewegliche Schutzbarrieren entlang der X und Y Achsen moderner Industriemaschinen.

Die Serie der X-Y Abdeckungssysteme wurde ins Leben gerufen aufgrund der steigenden Nachfrage nach kompletten Abdeckschutz-Lösungen. P.E.I. ist diesem Bedarf nachgekommen und hat eine neue Abteilung gegründet, in der sich Techniker nur mit diesem Produkt beschäftigen. So werden kurze Wege ermöglicht. Die geschulten P.E.I. Techniker stehen in direktem Kontakt mit den Kunden in allen Phasen der Ausarbeitung dieser Komplettabdeckungen: Co-design, Konstruktion,  Fertigung und Vertrieb.

Die P.E.I. Techniker entwickeln diese X-Y Abdeckungssysteme in enger Zusammenarbeit mit dem Kunden und unterstützen ihn bei der Auswahl der für seine Anforderungen geeigneten Abdeckung.

Die Fertigung der Edelstahllamellen, der Führungen und des Rahmens der die Abdeckung umfasst, erfolgt komplett im Hause P.E.I..

Das X-Y Abdeckungssystem ist ein doppelter P.E.I. Schutz, er den Bearbeitungsbereich vom Motorraum trennt. Die Schutzwand setzt sich zusammen aus vier thermogeschweißten Faltenbälgen mit Lamellen aus Edelstahl und Auszugssperren. Diese Lösung vereint Wirtschaftlichkeit und Robustheit mit einer äußerst ansprechenden Optik. Das System bietet doppelten Schutz, da die Lamellen den Balg von heißen und scharfkantigen Spänen abschirmen, während das Balgmaterial die Führungen vor dem Eindringen von Ölen und Kühlflüssigkeiten schützt.

Das X-Y Abdeckungssystem erreicht Verfahrgeschweindigkeiten von bis zu 120 m/min. und Beschleunigungen von 2g. Diese Hochleistungs-Abdeckungen werden auf die Bedürfnisse des Kunden angepasst und bieten ein angemessenes Preis-/Leistungs-Verhältnis. Diese Abdeckung findet breite Anwendung auf kleinen, mittelgroßen und großdimensionierten horizontalen und vertikalen Bearbeitungszentren.

Mehr lesen
Erhältliche Ausführungen

Mit fest montierten Lamellen

X-Y Abdeckungssystem Faltenbälge mit Lamellen

Abdeckungssystem mit Lamellen

  • X-Y Abdeckungssystem mit fest montierten Lamellen

Mit beweglichen Lamellen

X-Y Abdeckungssystem Faltenbälge mit Lamellen

Abdeckungssystem mit Lamellen

  • X-Y Abdeckungssystem mit beweglichen Lamellen

Doppelte Bearbeitungsstation

X-Y Abdeckungssystem Faltenbälge mit Lamellen

Abdeckungssysteme mit Lamellen

  • X-Y Abdeckungssystem für doppelte Bearbeitungsstationen
Komponenten

Mit beweglichen Lamellen

X-Y Abdeckungssystem Faltenbälge mit Lamellen

Abdeckungssysteme mit Lamellen

X-Y Abdeckungssystem mit beweglichen Lamellen

  1. Rahmen
  2. Frontale Faltenbälge
  3. Vertikale Faltenbälge
  4. Durchlass
  5. Abstreifer

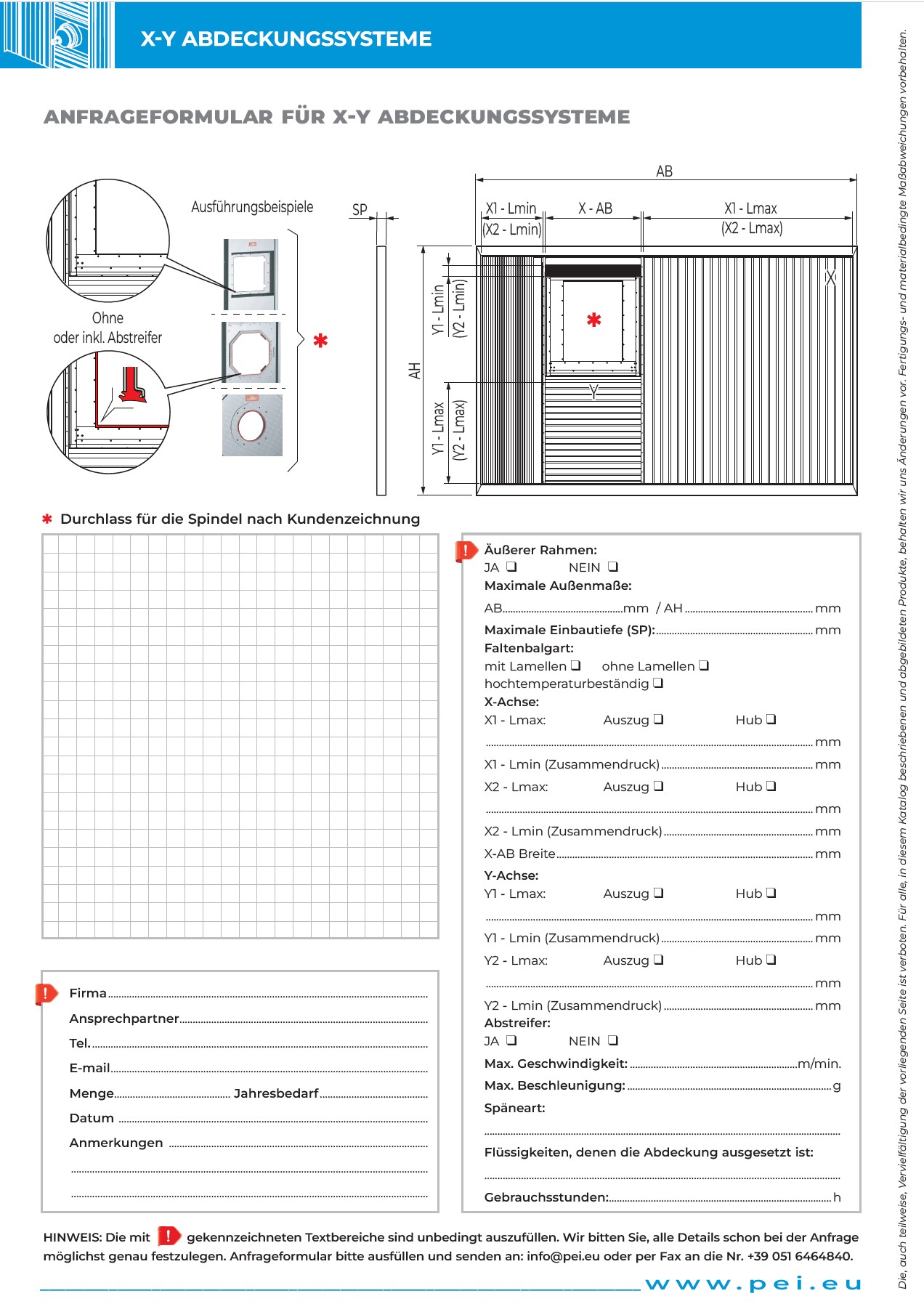

Anfrageformular
