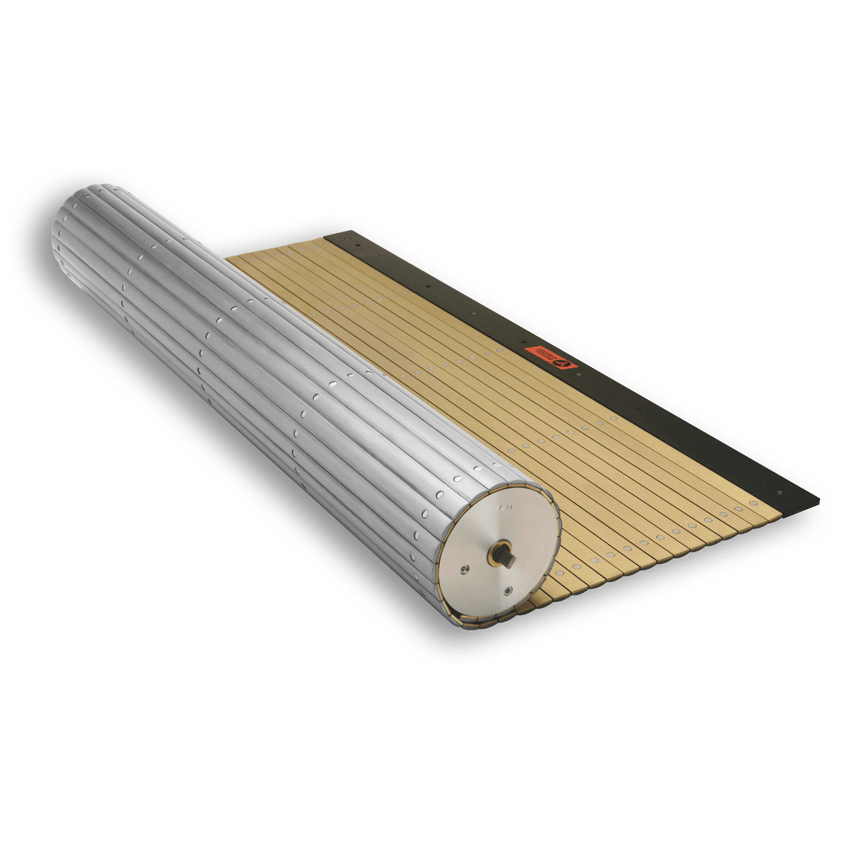

Tapparelle Estruse e ad elementi chiodati

Le tapparelle estruse ed quelle ad elementi chiodati hanno la caratteristica di essere molto robuste e si utilizzano quando è necessaria la massima protezione delle guide dal truciolo di elevate temperature. Lavorano a caduta o fissate a un rullo di avvolgimento PEI.

Estrusi in alluminio tipo J

Testate all’impatto

Tapparelle estruse e ad elementi chiodati

Tutte le TAPPARELLE SERIE “J” sono TESTATE ALL’IMPATTO secondo la Norma EN 12417.

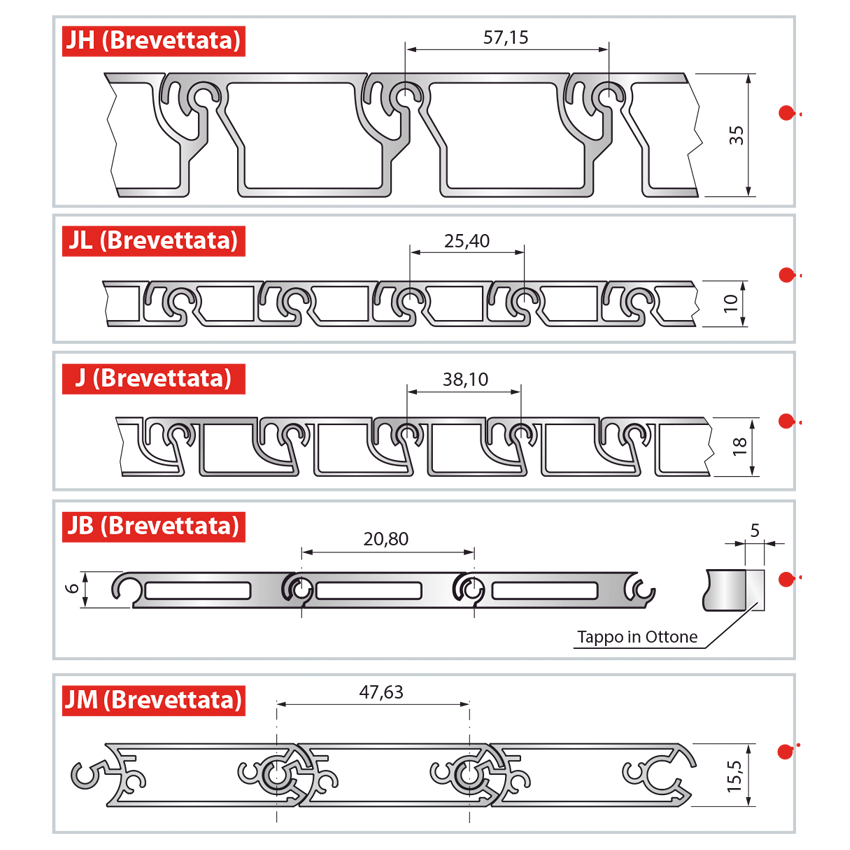

Geometrie del profilo

Tapparelle estruse e ad elementi chiodati

Tapparelle estruse

Geometrie del profilo in alluminio disponibili per tapparelle tipo J

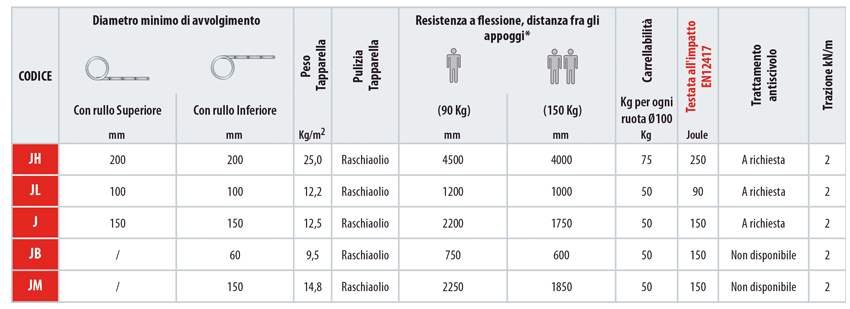

Caratteristiche tecniche

Tapparelle estruse e ad elementi chiodati

Caratteristiche tecniche dei profili in Alluminio tipo J

Terminali

Tapparelle estruse e ad elementi chiodati

Tapparelle estruse  in alluminio: Geometrie dei terminali per profili in Alluminio tipo J.

Codice Terminale

L1xL2xS

BxH

CDE

Materiale

Descrizione

Codice Tapparella

3T

20×6

Al

Elemento
Tapparella

JB

5T/1

15x15x3

Al-Ac

Angolare

JB

5T/2

20x20x3

Al-Ac

Angolare

JB

5T/3

30x30x3

Al-Ac

Angolare

J / JB / JL / JM

5T/4

40x40x5

Ac

Angolare

J / JH / JM

6T

30x30x2

Ac

Cerniera

AKS-1/AKS
4J/JL/JH/JB/JM

7T

Esecuzione foratura a richiesta

18
20
35

ø 5,50
ø 8,50
ø 13

ø 10
ø 14
ø 20

Al

Elemento Tapparella

JL
J
JH

8T

30

11

22

Al-Ac

Angolare

Angolare

Al = Alluminio Ac = Acciaio

Estrusi in alluminio tipo AKS

Geometrie

Tapparelle estruse e ad elementi chiodati

Geometrie e dimensioni e disponibili di ingombro delle tapparelle AKS

Caratteristiche tecniche

Tapparelle estruse e ad elementi chiodati

Terminali per tapparelle in Alluminio tipo AKS

Profili standard

Tapparelle estruse e ad elementi chiodati

Geometrie disponibili per le tapparelle AKS

Codice Terminale

L1xL2xS

BxH

CDE

Materiale

Descrizione

Codice Tapparella

1T

25×5,5

Al

Piatto

AKS-1
AKS-4

2T

20x30x5,5

Al

Angolare

AKS-1
AKS-4

6T

30x30x2

Ac

Cerniera

AKS-1
AKS-4J
JL/JH/JB/JM

Al = Alluminio Ac = Acciaio

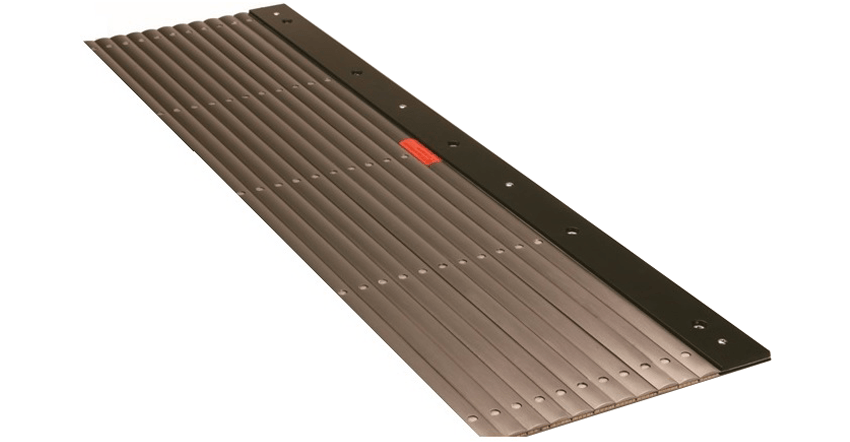

Elementi per tapparelle chiodate

Elementi

Tapparelle estruse e ad elementi chiodati

Tapparelle ad elementi chiodati: sono realizzate in alluminio, acciaio od ottone, in base alla tipologia di truciolo prodotto. posizione orizzontale o verticale. I listelli delle tapparelle chiodate vengono forati e ancorati ad un tappeto polimerico attraverso una rivettatura che rende solidale il tappeto al listello metallico. Sono costruite in Alluminio, Acciaio o Ottone. Qui rappresentata la dimensioni degli elementi.

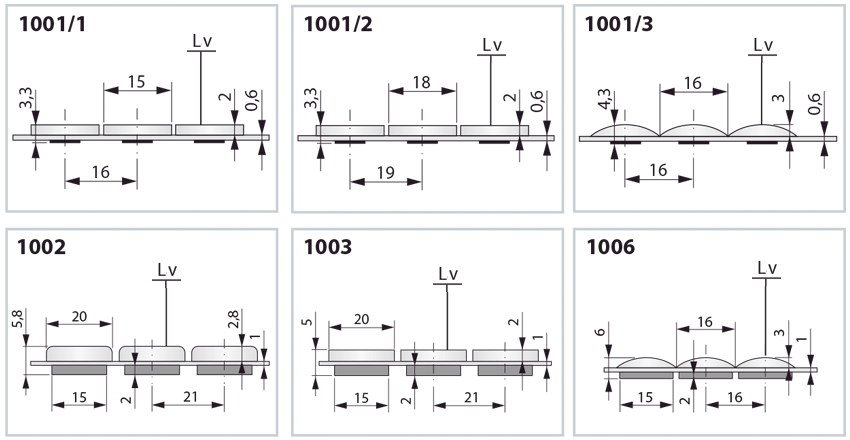

Dimensione degli elementi

Tapparelle estruse e ad elementi chiodati

Qui rappresentata le dimensioni degli elementi superiori e inferiori che rivettati assieme costituiscono la tapparella chiodata.

CodiceCombinazioni materiali
possibili
Diametro minimo di
avvolgimento mm
Larghezza max:
costruibile
mm
 Elementi
Superiori
 Elementi
Inferiori
 Con rullo
Superiore
 Con rullo
Inferiore
 1001/1 Al-Ac-Ot 50 30 2000
 1001/2 Al-Ac-Ot 70 30 2000
 1001/3 Al 70 30 2000
 1001/4 Ac 70 30 2000
 1002 Al Al-Ac-Ot 40 40 2000
 1003 Al-Ac-Ot Al-Ac-Ot 70 40 2000
 1006 Al Al-Ac-Ot 70 50 2000
      Al=Alluminio Ac=Acciaio Ot=Ottone

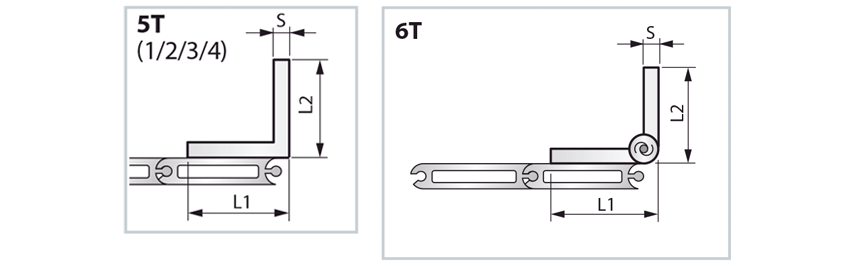

Lavorazioni speciali

Tapparelle estruse e ad elementi chiodati
  • Possiamo fornire terminali a disegno del cliente con lavorazioni speciali.
  • Dimensioni in mm.
Codice TerminaleL1xL2xSMateriale
5T/115x15x3Alluminio – Acciaio
5T/220x20x3Alluminio – Acciaio
5T/330x30x3Alluminio – Acciaio
6T30x30x2Cerniera Acciaio

Contattaci per questo prodotto
