Adaptée pour les soufflets montés dans les positions 1.2.3.4 avec cornière ou plaque-support fournie par le client.

Pos.1
a) fixer la bride standard B1 en extrémité de guidage
b) fixer le soufflet à la bride standard B1 en pressant fortement

Pos.2-3
a) fixer la bride standard B2 à la table par des vis
b) fixer le soufflet à la bride standard B2 en pressant fortement

Pos.4
a) fixer la bride standard B2 à la cornière fournie par le client au moyen de vis
b) fixer le soufflet à la bride standard B2 en pressant fortement.

NOTA: les options de fixation POS 1-4 sont interchangeables

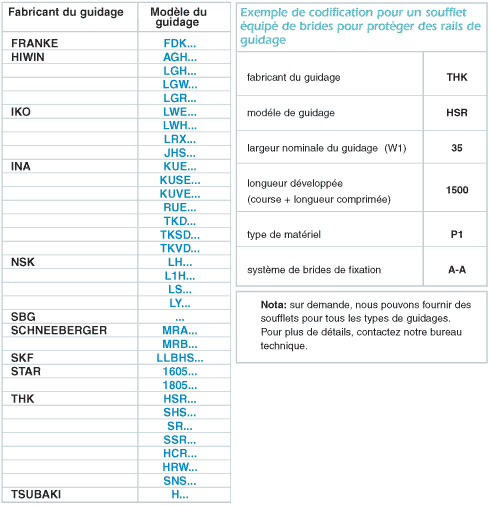

Cette page technique représente les systèmes standards de fixation des soufflets que nous produisons sur les guidages linéaires.
Pour des dimensions différentes, veuillez contacter notre département technique.

Protections thermo-soudées standards pour guidages lineaires
