Teleskopické kryty z nerezové oceli.

Na světě existuje řada společností, které vyrábějí nebo prodávají standardní ocelové teleskopické kryty. Během několika málo let dosáhla naše společnost objemu výroby a kvalitativních standardů, které ji řadí na špičku trhu.

Obrovské investice do strojního vybavení a vzdělávacích programů pro lidské zdroje pod vedením vysoce profesionálních techniků nám umožnily čelit skutečné nové výzvě, kterou před nás vývoj obráběcích strojů staví: použití lineárních motorů a zvyšování rychlosti os.

Kvalita provedení a pozornost věnovaná tlumičům nám dávají možnost řešit problémy spojené s vysokou rychlostí.

Ocel používaná k výrobě standardních teleskopických krytů je nejvyšší kvality z hlediska rovinnosti, odolnosti proti korozi a opotřebení. Používané tloušťky se pohybují od 1,5 do 3 mm.

Lze vyrobit standardní teleskopické kryty z nerezové oceli, jejichž výroba vyžaduje vysoce kvalitní materiály a komponenty a také sofistikovanou výrobní technologii. Vysoké rychlosti pohybu vyžadují neustálé inovace.

Zobrazit vše
Stěrač

Stěrač

Standardní teleskopické kryty

Stěrače udržují povrch v čistotě a zabraňují třískám vniknout pod plechy.

Musí být odolné vůči teplu a chladicím kapalinám, proto se dodávají v polyuretanovém provedení s ochrannou zástěnou z nerezové oceli nebo bez ní.

Odnímatelný stěrač

Standardní teleskopické kryty
Standardní teleskopické kryty

PR4A zaměnitelný a odnímatelný stěrač STĚRAČ PR4A je inovativní řešení pro rychlou výměnu profilu stěrače bez zastavení stroje. STĚRAČ PR4A se skládá ze tří nezávislých prvků:

  • kovový profil připevněný ke kazetě teleskopického krytu
  • druhý odnímatelný kovový profil
  • třetí je stírací profil určený k čištění krytu.

Jeho technické vlastnosti se liší v závislosti na pracovním prostředí, pro které je určen, např. pro pracovní prostředí s chladicími kapalinami nebo pro suché obrábění ve verzi PR4A D. Teleskopické kryty vybavené stěračem PR4A umožňují zákazníkům samostatnou výměnu profilu stěrače pomocí jednoduchých pokynů:

  • odpojte odnímatelnou část
  • vyměňte již připravený odnímatelný kovový profil za nový stírací profil.

Patentováno

Systémy tažení

Tradiční pantograf

Standardní teleskopické kryty

Systém pák, který umožňuje synchronní tažení všech kazet teleskopického krytu, proto se všechny pohybují společně a jednotně. Protože mezi kazetami nejsou mechanické dorazy, je systém nezávislý na rychlosti otevírání a zavírání krytu, takže umožňuje vysoké rychlosti. Správné rozměry dílů tvořících pantograf v kombinaci se správným rozměrovým a geometrickým provedením kazet zajišťuje robustnost a odolnost systému. Stroj musí vyvinout takovou sílu, aby vždy táhl všechny kazety najednou, a to i při krátkých drahách. Pantograf napomáhá konstantnímu udržování drsnosti při vysoce přesném obrábění.

SYNCHRO-TEL TECH

Standardní teleskopické kryty

Mechanická ramena umožňují synchronizované pohyby teleskopických krytů SYNCHRO-TEL TECH: dokonalé spojení.

  • Společnost PEI zmenšila toleranci nastavení teleskopických tyčí.
  • čepy nejsou volné, všechny jsou připevněny k praporkům, bez odvalování tyčí.
  • SYNCHRO-TEL TECH harmonizuje otevírání a zavírání středně velkých teleskopických krytů.
  • vhodné pro vysoké rychlosti a zrychlení. Minimální namáhání na čepech.
  • ekonomicky výhodné řešení.
  • SYNCHRO-TEL TECH eliminuje mechanickou kolizi mezi jednotlivými díly.
  • stabilita teleskopických tyčí je zaručena díky trojitému uložení.
  • matematické výpočty a funkční testy zaručují, že SYNCHRO-TEL TECH je nejlepším řešením z hlediska spolehlivosti a životnosti ve srovnání se známými synchronizovanými systémy na trhu.

(Patentováno)

DAMPER-SHELL EVO

Standardní teleskopické kryty

Viskoelastický tlumič pro redukci nárazů u velkých teleskopických krytů, v horizontální a čelní pracovní pozici DAMPER-SHELL EVO:

  • je speciální polymer vyvinutý v PEI a vyrábí se ve dvou různých geometrických rozměrech.
  • garantuje až 2 milióny cyklů.
  • je vhodný pro rychlosti posuvu až do 100 m/min a zrychlení 1g.
  • žádná zbytková síla ve stlačeném stavu nebo v klidové poloze teleskopického krytu.
  • progresivně podporuje otevírání krytu bez nárazů.
  • vynikající poměr velikost/cena.
  • je to ideální tiché a spolehlivé řešení s dlouhou životností pro velmi dlouhé pracovní dráhy.
  • je bezúdržbový.

(Patentováno)

Další komponenty

Zvedací systémy

Standardní teleskopické kryty

Zvedací systémy lze použít na různé formy teleskopických krytů a mají různé vlastnosti v závislosti na požadavcích zákazníka a hmotnosti ochrany.

Tlumiče

Standardní teleskopické kryty

V případě vysokých rychlostí se vkládají (patentované) tlumiče PEI. Jsou obzvláště účinné při rozptylování energie, která se uvolňuje do taženého systému, když se kazety při otevírání a zavírání spojují, čímž se snižuje hluk a oscilace. Vyrobeny z polymerního materiálu, který při styku s chladicími kapalinami nedegraduje a neopotřebovává se otěrem vznikajícím při posouvání kazet. Vyvinuty v různých tvarech a velikostech, aby se dobře přizpůsobily velikosti krytu a souvisejícím energiím.

Pojezdové kluznice

Standardní teleskopické kryty

Jsou vyrobeny ze speciálního mosazného nebo nekovového materiálu s nízkým třením a neopotřebovávají vodítka stroje, po kterých se pohybují. Dostupné v různých velikostech a průřezech. Závěsné kluznice pro vertikální nebo příčné kryty jsou tvarovány tak, aby kopírovaly profil vodítek.

Válečky a ložiska

Standardní teleskopické kryty

Pro zlepšení posuvu krytů při vysoké rychlosti se používají válečky z mosazi nebo nekovového materiálu. Neopotřebovávají vodítka stroje, na kterých se odvalují. V případě vysokých rychlostí v kombinaci s vysokou hmotností se používají speciální ložiska, která umožňují bezpečný a tichý posuv. Válečky i ložiska jsou namontovány na našich šroubovaných pouzdrech, která umožňují správné seřízení a rychlou a snadnou údržbu.

Pracovní polohy

Horizontální

Standardní teleskopické kryty

Používá se, když je směr otevírání a zavírání vodorovný. Nejběžnější, od malých po velmi velké rozměry s velmi velkými drahami. Málo tvarových omezení. Ve většině případů se instalace do stroje provádí spuštěním krytu shora, což umožňuje manévrování ve stísněných prostorech.

Vertikální

Standardní teleskopické kryty

Používá se, když je směr otevírání a zavírání svislý. Od malých přes střední až po velké rozměry. Aby se zabránilo vyháknutí kazet z vodítek, používají se závěsné kluznice vyrobené na míru, které se nasazují na profil vodítek. Ve většině případů se kryt instaluje do stroje zasunutím krytu do vodítek, takže je třeba zajistit manévrovací prostor jak v horní části stroje, tak ve spodní části, kde musí být jedna odnímatelná část vodítka. Pro větší rozměry lze vložit závěsné kluznice, které umožňují montáž krytu před vodicí plochu, aniž by bylo nutné jej zasouvat. Volitelná speciální plechová konstrukce uvnitř krytu zabraňuje úniku oleje na hydrostatická vodítka.

Příčný

Standardní teleskopické kryty

Používá se, když je směr otevírání a zavírání příčný. Od malých až po velké rozměry. Aby se zabránilo vyháknutí kazet z vodítek, v horní části se používají závěsné kluznice vyrobené na míru, které se nasazují na profil vodítek. V závislosti na dostupném prostoru, tvaru a poloze vodítek může montáž do stroje probíhat zepředu shora nebo může být nutné vložit kryt do vodítek. Příčné kryty umístěné mezi dvěma pojezdy musí být navrženy tak, aby je bylo možné namontovat zepředu shora.

Víceosý pro soustruh

Standardní teleskopické kryty

Teleskopický kryt pro osu Z u soustruhů nebo pro osy rovnoběžné s osou Z, např. pro opěrné vřeteno, koníky, lunety. V závislosti na použité ose, geometrii teleskopických prvků, tvaru a poloze vedení může být montáž čelní nebo může být nutné zasunout kryt do vedení.

Geometrie

Tvar 1

Standardní teleskopické kryty

Tvar 1: ekonomický, pro malé a středně velké stroje, i pro dlouhé dráhy.

Tvar 2

Standardní teleskopické kryty

Tvar 2: ekonomický, pro malé a středně velké stroje, umožňuje větší využitelný prostor pro obrobek, který může využít volný objem, který zůstává po naklonění kazet, jako u velkých paralelních soustruhů. Umožňuje nasměrovat chladicí kapalinu a třísky ke sběrnému zařízení. I pro dlouhé dráhy.

Tvar 3

Standardní teleskopické kryty

Tvar 3: dvojitý sklon vyztužuje desky kazet, což umožňuje vysoké a dlouhotrvající stírání teleskopických prvků, zabraňuje hromadění chladicích kapalin a třísek a prodlužuje životnost těsnění stěračů oleje. Vhodné pro malé až střední a velké rozměry krytů, dokonce i pro dlouhé dráhy.

Varianta tvaru 3

Standardní teleskopické kryty

Varianta tvaru 3: výhoda dvojitého sklonu, který vyztužuje desky kazet a umožňuje vysoké a dlouhodobé stírání teleskopických prvků, se spojuje s asymetrií tvaru, která vede k většímu vnitřnímu využitelnému prostoru pro uložení kabelových řetězů nebo jiných zařízení umístěných rovnoběžně s osou stroje. Vhodné pro malé až střední a velké rozměry krytů, dokonce i pro dlouhé dráhy. Umožňuje nasměrovat chladicí kapalinu a třísky ke sběrnému zařízení.

Tvaru 4

Standardní teleskopické kryty

Forma 4: tři roviny vedou k vysoké tuhosti kazet a umožňují konstrukci širokých krytů s vynikající stíratelností teleskopických prvků. Vhodná pro střední, velké i velmi velké rozměry, umožňuje dlouhé dráhy. Unese velké množství a hmotnost třísek.

Pro soustruh

Standardní teleskopické kryty

Pro soustruh: tradiční kryt pro osy soustruhu se šikmou vodicí plochou, poskytuje dostatek prostoru pro obrobek, dobře se integruje s kryty koníků, pevnými podpěrami a protivřeteny, vytváří příznivé labyrinty zabraňující vniknutí i těch nejmenších třísek.

Dokumentace

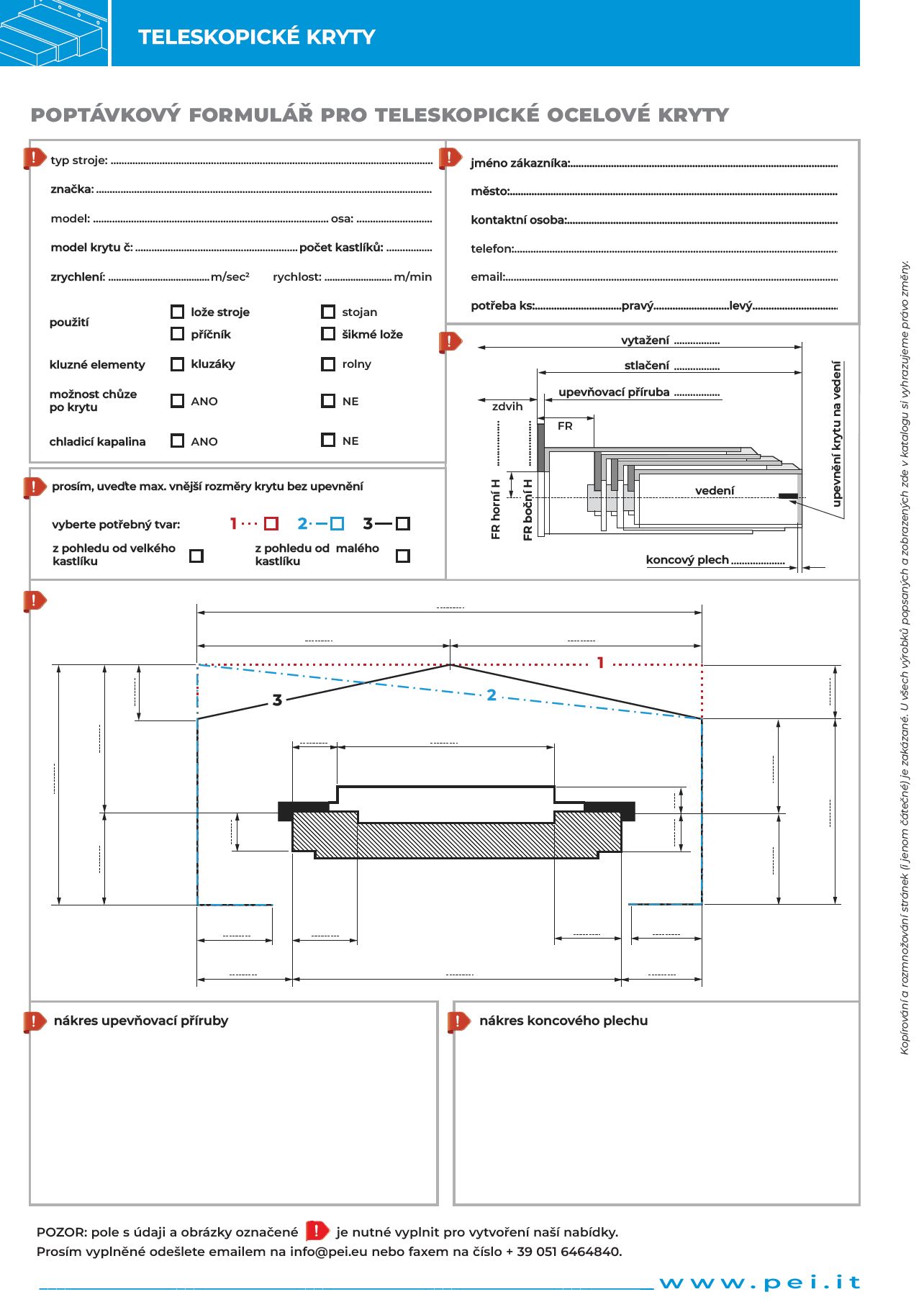

Questionario delle coperture telescopiche
