Soufflet de protection circulaires

Ils sont utilisés lorsqu’une résistance élevée à l’usure est requise dans un très petit boîtier fermé. En plus d’être très fiables, les soufflets circulaires cousus n’entraînent pas de frais d’outillage et offrent une grande résistance aux contraintes mécaniques et dynamiques. Ils sont résistants aux liquides de refroidissement et aux huiles et ont un diamètre interne minimum de 20 mm ou plus. Les soufflets circulaires cousus sont adaptés aux hautes températures et peuvent être fabriqués avec un diamètre extérieur de n’importe quelle taille pour répondre à vos besoins. Ils sont disponibles avec des douilles de guidage et des anneaux de renforcement. Les soufflets circulaires cousus sont la solution idéale si vous recherchez une protection optimale à un bon rapport prix/performance.

Données

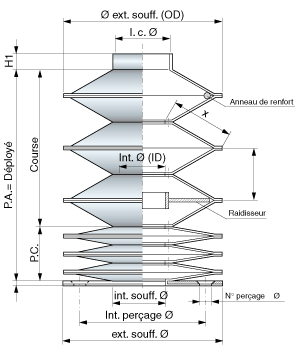

Schémas de fixation Type A

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type A ont un collet et une bride.

Données sur les soufflets

Ø e. souf. = Diamètre extérieur du soufflet circulaire
Ø i. c. = Diamètre intérieur du collet
Ø i. souf. = Diamètre intérieur du soufflet
Ø i. f. = Diamètre intérieur de la bride
Ø trous int. = Diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Déployé
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur de pliage

Schémas de fixation Type B

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type B ont deux collets.

Données sur les soufflets:

Ø e. souf. = Diamètre extérieur du soufflet circulaire
Ø i. c. = Diamètre intérieur du collet
Ø i. souf. = Diamètre intérieur du soufflet
P.A. = Déployé
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur de pliage

Schémas de fixation de type C

Soufflet de protection circulaires cousus

Les soufflets avec système de fixation de type C ont deux brides.

Données sur les soufflets:

Ø e. souf. = Diamètre extérieur du soufflet
Ø i. souf. = Diamètre intérieur du soufflet
Ø i. f. = Diamètre intérieur de la bride
Ø trous int. = Diamètre de l’axe des trous de la bride
Ø e. f. = Diamètre extérieur de la bride
P.A. = Déployé
P.C. = Comprimé
Course = P.A. – P.C.
AP = Ouverture d’un pli
X = Hauteur de pliage

Matériaux standard

Matériaux disponibles pour les soufflets circulaires cousus

  • Polyester enduit de Neoprene* (épaisseur de 0,3 à 1,2)
  • Polyester enduit de PVC (épaisseur de 0,3 à 0,7)
  • Code PEI TEMAT007: Kevlar* enduit de Neoprene* et Hypalon*
  • Code PEI TEMAT164-TEMAT165: Kevlar*/Nomex* enduit de Poliuréthane
  • Code PEI TEMAT009: Fibre de verre enduite de Silicone e Neoprene*
  • Code PEI TEMAT011: Tissu alluminisé
  • Code PEI TEMAT081: Polyester enduit de PVC – épaisseur 0,5 – BLANC

* Neoprene, Nomex et Kevlar sont des marques deposées Dupont.

D’autres matériaux sont disponibles sur demande: consultez notre service technique.

Formules

Formules

Soufflet de protection circulaires cousus

Formules de calcul du Comprimé

Voir la liste des matériaux
