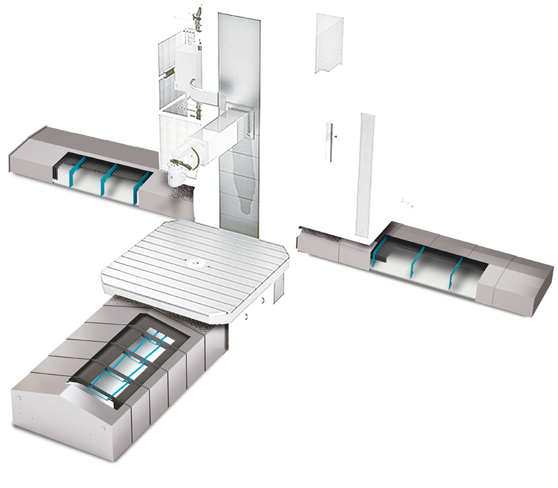

DUAL BARRIER SYSTEM

Imm-Dual Barrier System

Dual Barrier System-partr-1
Die Teleskopabdeckung und der thermogeschweißte wasserabweisende Faltenbalg sind vereint zu einem vollkommen undurchlässigen Abdecksystem.

Dual Barrier System-partr-2
Der Faltenbalg leitet den Kühlschmierstoff, der unter die Teleskopabdeckung gelangt, in die Auffangwanne ab und verhindert so ein Vermischen mit dem Öl der hydrostatischen Führungen.

Zum Patent angemeldet

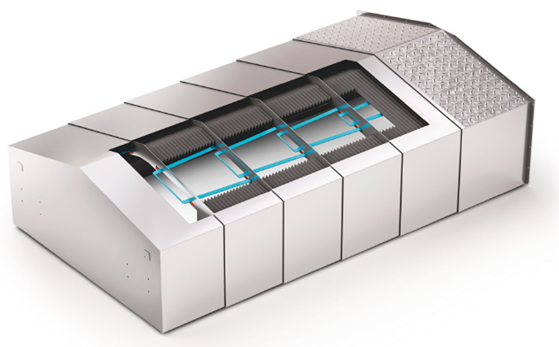

DUAL BARRIER – 2EVO

Die Komplettabdeckung mit Faltenbalgsegmenten im Inneren einer Teleskopabdeckung

Imm-Dual Barrier 2evo

	ZUSAMMENDRUCKMAß Gleiches Zusammendruckmaß wie bei Teleskopabdeckungen ohne integrierten Faltenbalg.
	EIGENSCHAFTEN Bei DUAL BARRIER – 2EVO liegt nur die Teleskopabdeckung auf den 2 Führungen auf, der Faltenbalg wird durch in der Abdeckung integrierte Halterungen gestützt.

Zum Patent angemeldet

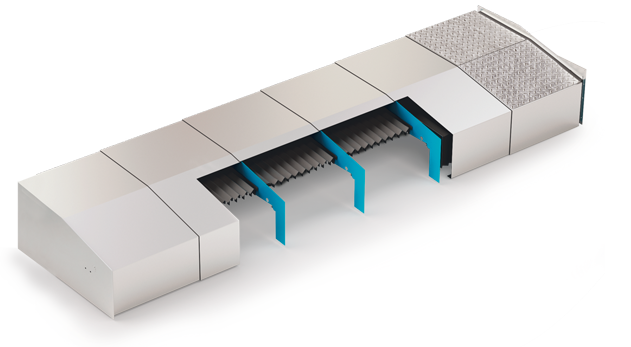

DUAL BARRIER – 4SPC

Die Komplettabdeckung mit Faltenbalgsegmenten im Inneren einer Teleskopabdeckung

Dual Barrier 4spc

ZUSAMMENDRUCKMAß
Die Summe der Zusammendruckmaße der Teleskopabdeckung und des thermogeschweißten Faltenbalgs ergibt das Zusammendruckmaß der kompletten Abdeckung.

EIGENSCHAFTEN

DUAL BARRIER – 4SPC benötigt 2 Führungen mit jeweils 2 Auflageflächen für die Teleskopabdeckung und 2 Auflageflächen für den Faltenbalg.

Zum Patent angemeldet

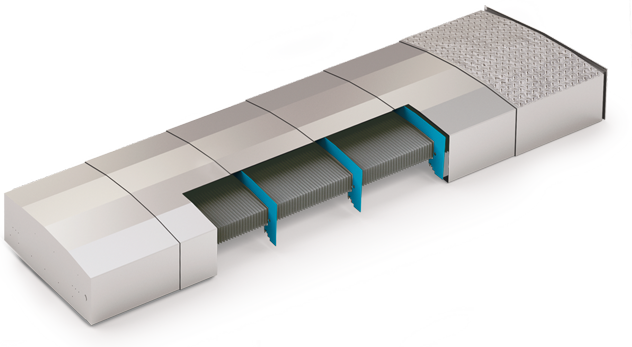

DUAL BARRIER – 4STD

Die Komplettabdeckung mit einem Faltenbalg im Inneren einer Teleskopabdeckung

Dual Barrier 4STD

	ZUSAMMENDRUCKMAß Gleiches Zusammendruckmaß wie bei Teleskopabdeckungen ohne integrierten Faltenbalg.
	EIGENSCHAFTEN DUAL BARRIER – 4STD benötigt 2 Führungen für die Teleskopabdeckung und 2 weitere Führungen für die Aufl age des Faltenbalgs.

Zum Patent angemeldet
