Einsetzbar bei der Befestigung des Balges in jeder Position 1 – 2 – 3 – 4, mit vom Kunden bereitgestellten Platten- oder Winkelhalterungen.

Pos.1
a) Flansch Typ 1 an der Führungsschiene befestigen.
b) Den Balg durch starken Druck mit dem Flansch Typ 1 verbinden.
Pos.2-3
a) Flansch Typ 2 mit Schrauben am Tisch befestigen.
b) Den Balg durch starken Druck mit dem Flansch Typ 2 verbinden.
Pos.4
a) Flansch Typ 2 mit Schrauben an der vom Kunden bereitgestellten Winkelhalterung befestigen.
b) Den Balg durch starken Druck mit dem Flansch Typ 2 verbinden.

HINWEIS: Die in Pos. 1 – 4 dargestellten Befestigungen sind untereinander austauschbar.

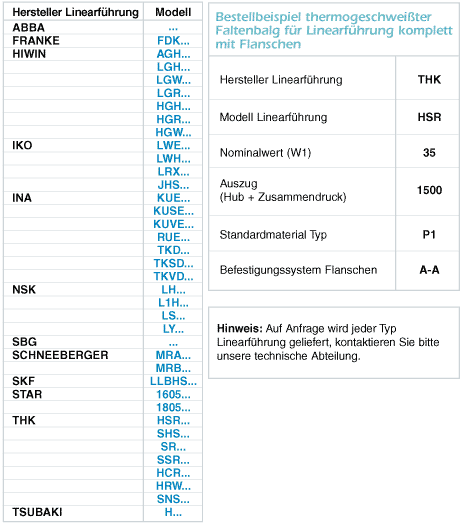

Dieses Datenblatt zeigt lieferbare Standardlösungen zur Befestigung von Faltenbälgen mit Linearführung.
Abweichende Ausführungen auf Anfrage.

Standardsysteme zur Befestigung thermogeschweißter Faltenbälge für Linearführungen
