Abdeck- und Späneschürzen extrudiert Elementen und Trägerband

Extrudierte Schürzen oder solche mit vernieteten Elementen haben die Eigenschaft, besonders robust zu sein. Sie werden dort eingesetzt wo ein maximaler Schutz der Führungen vor heißen Spänen gefordert ist. Sie arbeiten fallend oder mit P.E.I. Aufwickelmechanismus.

Extrudierte Aluminiumelemente Typ J

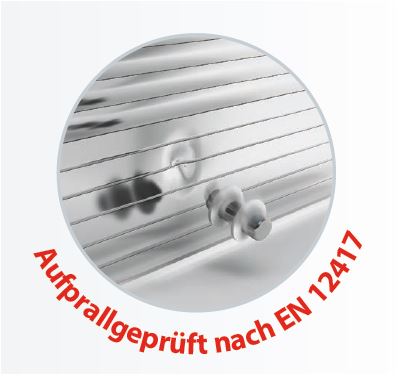

Aufprallgeprüft

Abdeck- und Späneschürzen extrudiert Elementen

Alle SCHÜRZEN der “J”- SERIE sind AUFPRALLGEPRÜFT  nach der Norm EN 12417.

Profilform

Abdeck- und Späneschürzen extrudiert Elementen

Extrudierte Abdeckschürzen

Aluminiumprofile für J – Schürzen

* Patentiert

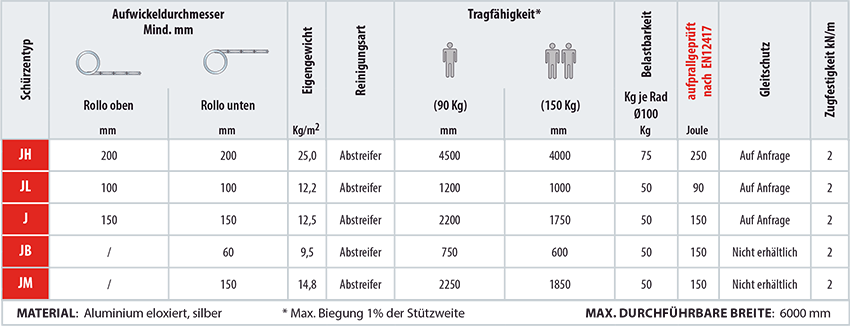

Technische Eigenschaften

Abdeck- und Späneschürzen extrudiert Elementen

Technische Eigenschaften der Aluminiumprofile des Typs J

Endbefestigung

Abdeck- und Späneschürzen extrudiert Elementen

Extrudierte Aluminium-Schürzen: Endstücke für Aluminiumprofile des Typs J.

Befestigungs-
typ

L1xL2xS

BxH

CDE

Material

Ausführung

Schürzentyp

3T

20×6

Alu

Element Schürze

JB

5T/1

15x15x3

Alu-St

Winkel

JB

5T/2

20x20x3

Alu-St

Winkel

JB

5T/3

30x30x3

Alu-St

Winkel

J / JB / JL / JM

5T/4

40x40x5

St

Winkel

J / JH / JM

6T

30x30x2

St

Scharnier

AKS-1/AKS
4J/JL/JH/JB/JM

7T

Bohrung nur auf Anfrage

18
20
35

ø 5,50
ø 8,50
ø 13

ø 10
ø 14
ø 20

Alu

Element Schürze

JL
J
JH

8T

30

11

22

Alu-St

Winkel

JM

Alu = Aluminium St = Stahl

Extrudierte Aluminiumelemente Typ AKS

Profilart

Abdeck- und Späneschürzen extrudiert Elementen

Profilarten und Abmessungen der AKS Schürzen

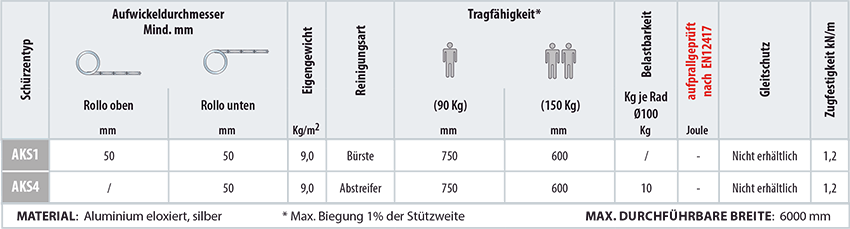

Technische Eigenschaften

Abdeck- und Späneschürzen extrudiert Elementen

Endbefestigungen für Aluminiumschürzen des Typs AKS

Standardprofile

Abdeck- und Späneschürzen extrudiert Elementen

Profilarten für AKS Schürzen

Befestigungs-typ

L1xL2xS

BxH

CDE

Material

Ausführung

Schürzentyp

1T

25×5,5

Al

Flachstück

AKS-1
AKS-4

2T

20x30x5,5

Alu

Winkel

AKS-1
AKS-4

6T

30x30x2

St

Scharnier

AKS-1
AKS-4J
JL/JH/JB/JM

Alu = Aluminium  St = Stahl
