Rundfaltenbälge heiß geformt und mit Längsöffnung
Rundfaltenbälge heiß geformt und mit Längsöffnung
Runde heißgeformte Faltenbälge werden überall dort eingesetzt, wo starkt mechanische Belastungen auftreten und hohe Temperaturbeständigkeit gefordert wird. Sie verfügen über eine hohe mechanische Festigkeit und sind öl- und kühlmittelbeständig.
Diese heißgeformten Faltenbälge sind auch mit Längsöffnung und nach Bedarf in konischer Form lieferbar. Es fallen keine Form- oder Rüstkosten an, das Verhältnis Qualität/Preis ist ausgezeichnet. Auf Wunsch können die heißgeformten Faltenbälge mit Draht- und Verstärkungsringen gefertigt werden.
Mit Längsöffnung
Heißgeformte Faltenbälge mit Längsöffnung
Auf Wunsch können die heiß geformten Faltenbälge auch mit einer Längsöffnung gefertigt werden wodurch sie für Fälle geeignet sind, in denen die Bälge nachträglich montiert werden sollen, ohne das abzudeckende Teil demontieren zu müssen.
Balgdaten

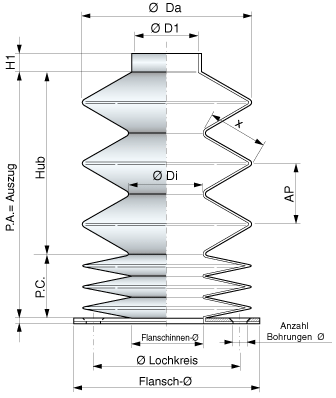

Befestigungssystem Typ A
Faltenbälge mit Befestigungssystem Typ A haben eine Schlauch- und eine Flanschseite
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1 = Innendurchmesser Schlauchanschluß
Ø Di = Innendurchmesser Balg
F.i.-Ø = Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø = Außendurchmesser Flansch
Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Befestigungssystem Typ B
Faltenbälge mit Befestigungssystem Typ B haben zwei Schlauchanschlüsse
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø D1 = Innendurchmesser Schlauchanschluß
Ø Di = Innendurchmesser Balg
Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Befestigungssystem Typ C
Faltenbälge mit Befestigungssystem Typ C haben zwei Flanschseiten
Faltenbalgdaten:
Ø Da = Außendurchmesser Rundfaltenbalg
Ø Di = Innendurchmesser Balg
F.i.-Ø = Innendurchmesser Flansch
Ø Lochkreis = Durchmesser Achsabstand Flanschbohrungen
Flansch-Ø = Außendurchmesser Flansch
Lmax = Auszug
Lmin = Zusammendruckmaß
Hub = Lmax – Lmin
AP = Faltenauszug
X = Faltenbreite
Standardmaterialien
Erhältliche Materialien
Die Materialtabelle wird aktuell für die Ausgabe 2027 überarbeitet.
Richten Sie Ihre Anfrage bitte an info@pei.eu, um die aktualisierte Tabelle zu erhalten.
Formeln
Berechnungsformel
Rundfaltenbälge heiß geformt: Berechnungsformel für das Zusammendruckmaß
